生态流量是指水流区域内保持生态环境所需要的水流流量,一般在建设水坝的时候有最小生态流量的要求,是维持下游生物生存和生态平衡的最小水流量。

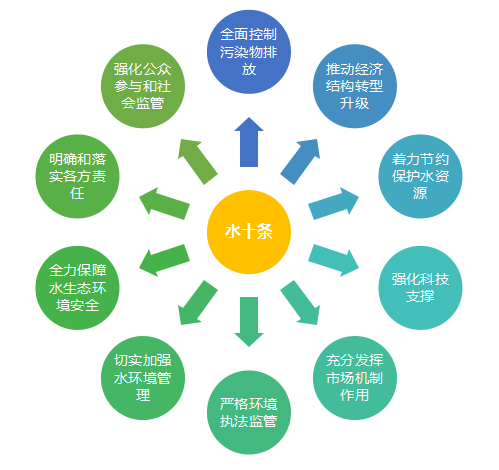

      2015年中央开启史上最严水资源治理《水十条》中,提出了对河道生态流量的监控要求。我公司为相关监管单位研发了一套水电站生态流量监控系统。

水电站生态流量监测系统软件|水电站生态流量在线自动监控系统软件|水电站(水库)下泄流量自动监测监控系统|水利水电工程下泄生态流量实时监测系统|生态流量在线监测系统|河道生态流量监控——唐山平升电子技术开发有限公司



一、水电站生态流量监测系统组成

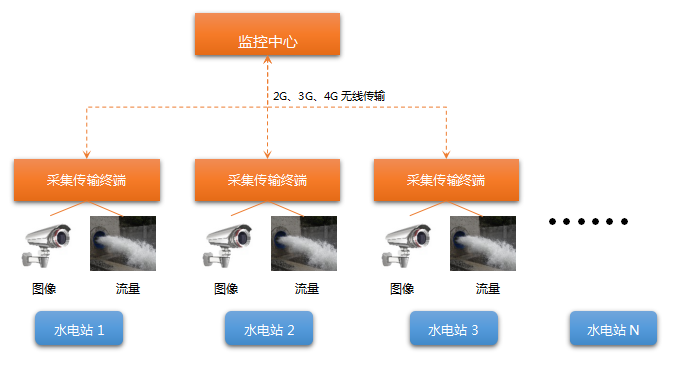

      在水电站生态流量下泄处安装流量监测仪表、图像(视频)监测设备,另安装数据采集传输终端,将数据实时传输至监控中心。7*24小时监测下泄流量能否达到生态核准流量。

水电站生态流量监测系统软件|水电站生态流量在线自动监控系统软件|水电站(水库)下泄流量自动监测监控系统|水利水电工程下泄生态流量实时监测系统|生态流量在线监测系统|河道生态流量监控——唐山平升电子技术开发有限公司



二、水电站生态流量监测系统软件功能






1、系统概况

      系统概况页面展示了系统中水电站数量总装机功率水电站的分类占比信息本周水电站生态流量的运行情况。

水电站生态流量监测系统软件|水电站生态流量在线自动监控系统软件|水电站(水库)下泄流量自动监测监控系统|水利水电工程下泄生态流量实时监测系统|生态流量在线监测系统|河道生态流量监控——唐山平升电子技术开发有限公司

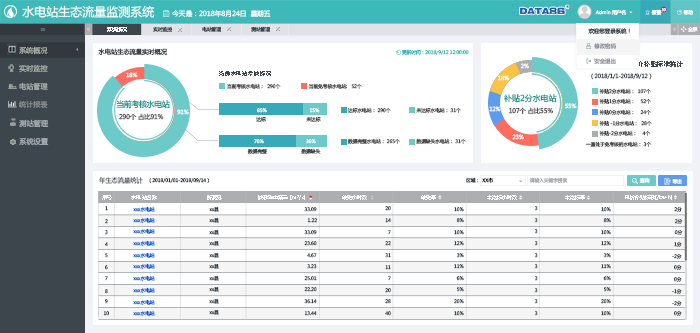

系统概况页面



      页面右侧展示了本周生态流量监测的运行概况:

 本周水电站生态流量达标率
 本周未达标水电站列表
 本周水电站生态流量数据缺失率
 故障站点列表



      点击单个水电站名称,可以查看单个水电站的详细信息,包括实时数据流量查询图像查询基本信息设备信息



1)单个水电站实时数据

水电站生态流量监测系统软件|水电站生态流量在线自动监控系统软件|水电站(水库)下泄流量自动监测监控系统|水利水电工程下泄生态流量实时监测系统|生态流量在线监测系统|河道生态流量监控——唐山平升电子技术开发有限公司

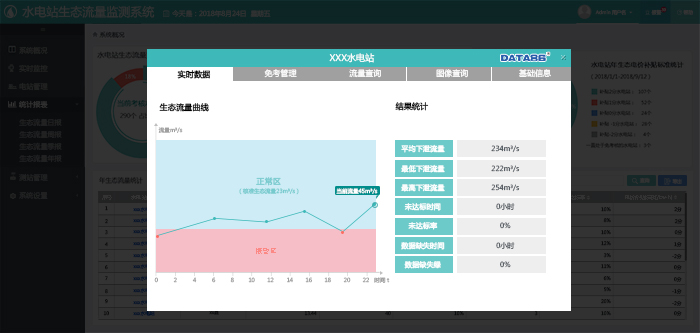

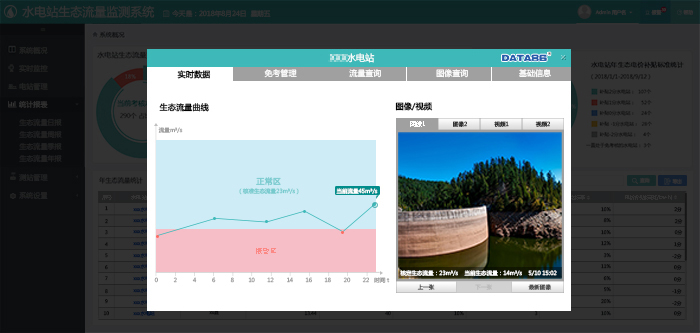

      水电站实时数据页面,展示该水电站生态流量今日或本周的流量曲线及现场图像信息。曲线分报警区与正常区,直观查看生态流量的下泄情况。



2)单个水电站流量查询

水电站生态流量监测系统软件|水电站生态流量在线自动监控系统软件|水电站(水库)下泄流量自动监测监控系统|水利水电工程下泄生态流量实时监测系统|生态流量在线监测系统|河道生态流量监控——唐山平升电子技术开发有限公司



      水电站流量查询页面,用户自定义时间段,查看生态流量曲线,自动生成统计结果:平均下泄流量、最低下泄流量、最高下泄流量、未达标情况、数据缺失情况等。



3)单个水电站图像查询

水电站生态流量监测系统软件|水电站生态流量在线自动监控系统软件|水电站(水库)下泄流量自动监测监控系统|水利水电工程下泄生态流量实时监测系统|生态流量在线监测系统|河道生态流量监控——唐山平升电子技术开发有限公司

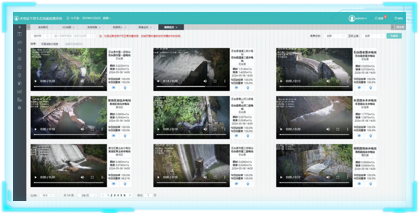

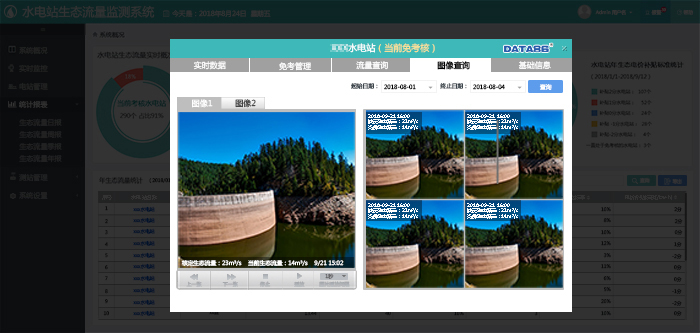

      水电站图像查询页面,用户自定义时间段,查看水电站生态流量下泄情况,并可将查询出的图片按照不同间隔时间自动播放查看。



4)单个水电站基本信息

水电站生态流量监测系统软件|水电站生态流量在线自动监控系统软件|水电站(水库)下泄流量自动监测监控系统|水利水电工程下泄生态流量实时监测系统|生态流量在线监测系统|河道生态流量监控——唐山平升电子技术开发有限公司

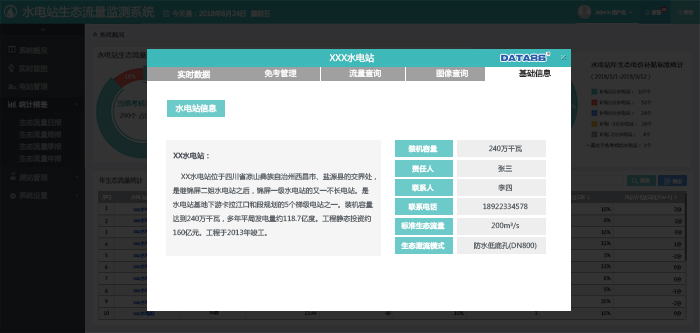

      水电站基本信息页面,展示该水电站的简要介绍,以及水电站的责任人和联系方式、核准生态流量值(管理员权限可修改),生态流量实施模式等信息。



5)单个水电站设备信息

水电站生态流量监测系统软件|水电站生态流量在线自动监控系统软件|水电站(水库)下泄流量自动监测监控系统|水利水电工程下泄生态流量实时监测系统|生态流量在线监测系统|河道生态流量监控——唐山平升电子技术开发有限公司



      水电站设备信息页面,展示该水电站生态流量监测设备的详细信息,包括安装信息,RTU设备信息,传感器设备信息等,方便维护人员查看。



2、实时监测

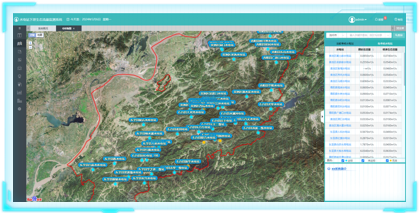

      实时监测页面以地图的方式显示每个水电站的最新生态流量信息,通过不同颜色的测点,直观展示水电站生态流量运行情况,点击测点依然展示单个水电站的详细信息。

水电站生态流量监测系统软件|水电站生态流量在线自动监控系统软件|水电站(水库)下泄流量自动监测监控系统|水利水电工程下泄生态流量实时监测系统|生态流量在线监测系统|河道生态流量监控——唐山平升电子技术开发有限公司

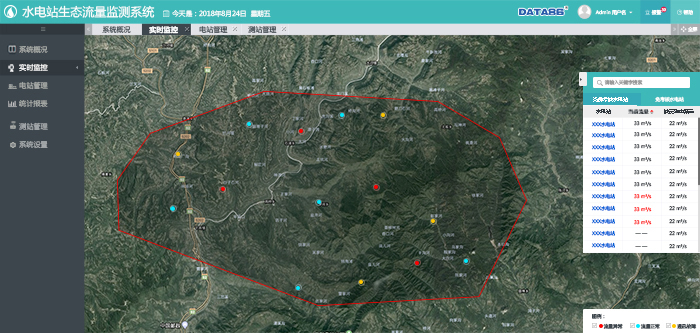

水电站生态流量实时监测页面



水电站生态流量监测系统软件|水电站生态流量在线自动监控系统软件|水电站(水库)下泄流量自动监测监控系统|水利水电工程下泄生态流量实时监测系统|生态流量在线监测系统|河道生态流量监控——唐山平升电子技术开发有限公司

单个水电站的详细页面



3、电站信息

      电站信息页面,可按照区域筛分系统内水电站,还可以搜索单个水电站,查看水电站的详细信息。

水电站生态流量监测系统软件|水电站生态流量在线自动监控系统软件|水电站(水库)下泄流量自动监测监控系统|水利水电工程下泄生态流量实时监测系统|生态流量在线监测系统|河道生态流量监控——唐山平升电子技术开发有限公司

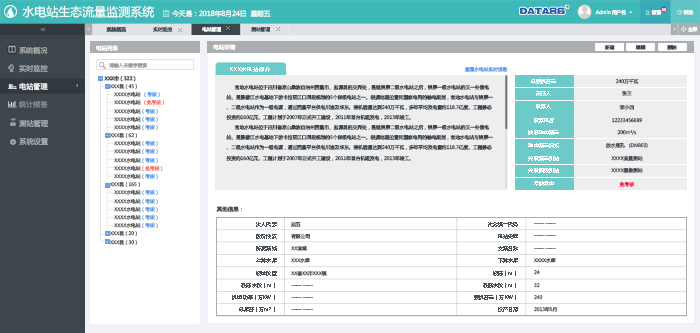

电站信息页面



4、统计报表

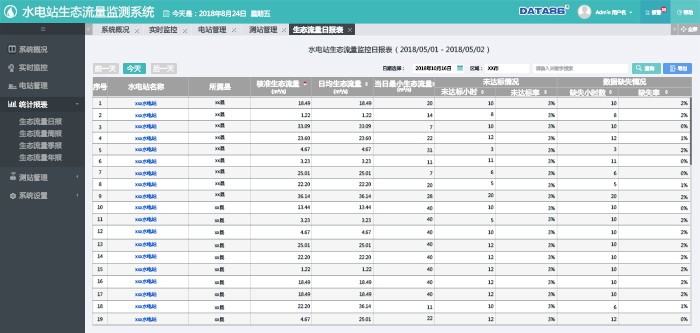

      统计报表页面,可按照按周或月生成水电站生态流量监控报表,还可以查看历史报表,以及将报表导出功能。

水电站生态流量监测系统软件|水电站生态流量在线自动监控系统软件|水电站(水库)下泄流量自动监测监控系统|水利水电工程下泄生态流量实时监测系统|生态流量在线监测系统|河道生态流量监控——唐山平升电子技术开发有限公司

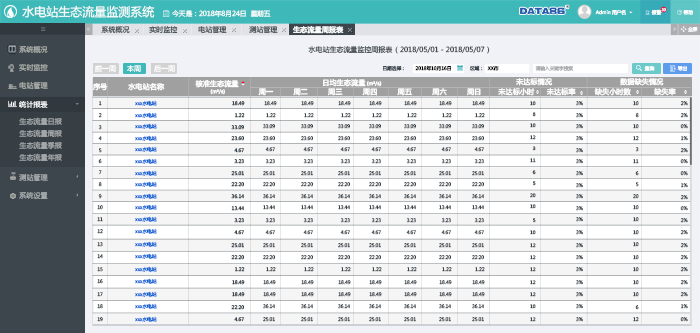

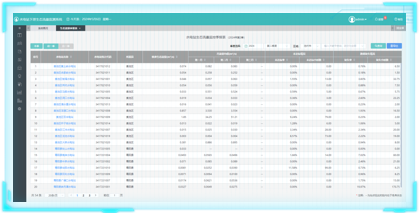

水电站生态流量周报表



水电站生态流量监测系统软件|水电站生态流量在线自动监控系统软件|水电站(水库)下泄流量自动监测监控系统|水利水电工程下泄生态流量实时监测系统|生态流量在线监测系统|河道生态流量监控——唐山平升电子技术开发有限公司

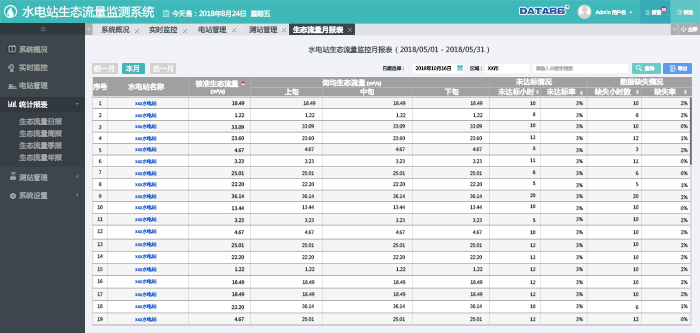

水电站生态流量月报表



5、设备管理

      设备管理模块,包括生态流量监控测站的实时监控功能、测站原始数据查询页面、与测点管理页面。

水电站生态流量监测系统软件|水电站生态流量在线自动监控系统软件|水电站(水库)下泄流量自动监测监控系统|水利水电工程下泄生态流量实时监测系统|生态流量在线监测系统|河道生态流量监控——唐山平升电子技术开发有限公司

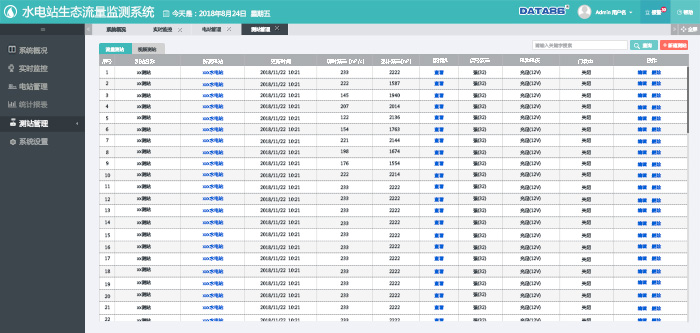

水电站生态流量设备监测页面



水电站生态流量监测系统软件|水电站生态流量在线自动监控系统软件|水电站(水库)下泄流量自动监测监控系统|水利水电工程下泄生态流量实时监测系统|生态流量在线监测系统|河道生态流量监控——唐山平升电子技术开发有限公司

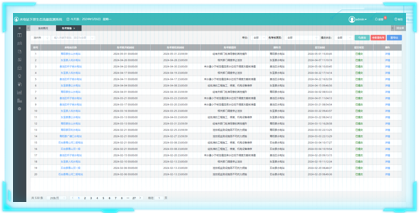

水电站生态流量原始数据查询页面



6、系统设置

      系统设置模块,包括生态流量监测系统的区域管理、用户的管理、以及用户权限的设置等功能。




 水电站下泄生态流量监测系统之电价补贴统计功能介绍

作者:姚妍彬



      近年来,为了保护下游河道的生态环境,要求水电站必须达到核定的生态下泄流量值。

      下泄生态流量对于坝式水电站来说,就是长期保证至少一台机组运行,只要水电站统筹安排发电水量,对坝式水电站没有任何损失。但是对于引水式小水电站来说,生态流量无疑就是在放掉水电站的发电水源,极大的影响水电站的利润。



水电站生态流量监测系统软件|水电站生态流量在线自动监控系统软件|水电站(水库)下泄流量自动监测监控系统|水利水电工程下泄生态流量实时监测系统|生态流量在线监测系统|河道生态流量监控

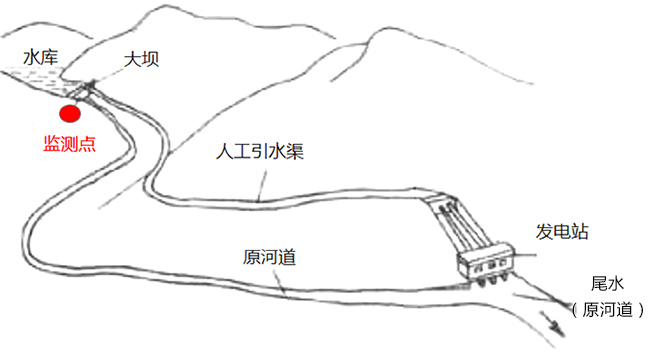

引水式水电站



      为了推进生态流量制度,保护小水电站的利益,各省相继出台了生态流量的电价补贴标准。即根据水电站下泄生态流量的落实情况,按照水电站年生态流量的达标率与数据缺失率给予相应奖惩。

      例:

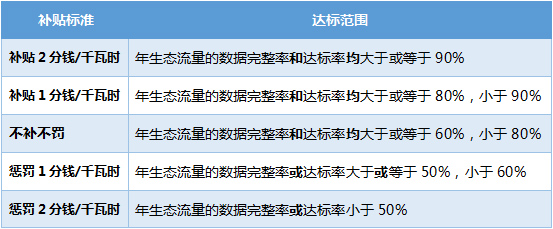

福建省水电站生态电价管理办法

水电站生态流量监测系统软件|水电站生态流量在线自动监控系统软件|水电站(水库)下泄流量自动监测监控系统|水利水电工程下泄生态流量实时监测系统|生态流量在线监测系统|河道生态流量监控



      省级水电站生态电价补贴标准是要在第二年初才能统计出前一年的各水电站的达标情况。为了让水电站业主能够实时了解当年水电站下泄流量的完成情况,此次开发的水电站下泄流量监测系统加入实时生态电价统计功能。便于水电站业主根据当前水电站下泄流量的完成情况及时的调整生态流量下泄情况。

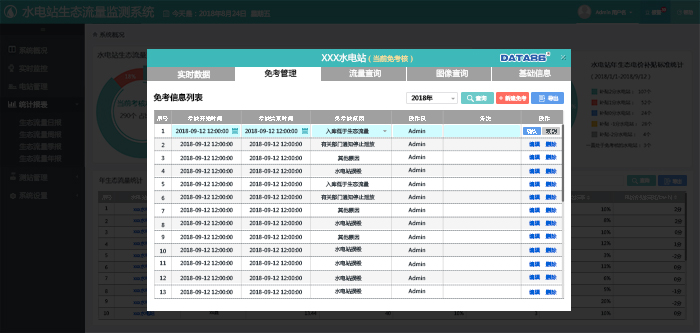

      水电站下泄流量监测系统中对水电站下泄流量数据达标率与完整率进行统计,可添加免考核时段,实时的统计出当前水电站所处的奖惩阶段。



水电站生态流量监测系统软件|水电站生态流量在线自动监控系统软件|水电站(水库)下泄流量自动监测监控系统|水利水电工程下泄生态流量实时监测系统|生态流量在线监测系统|河道生态流量监控

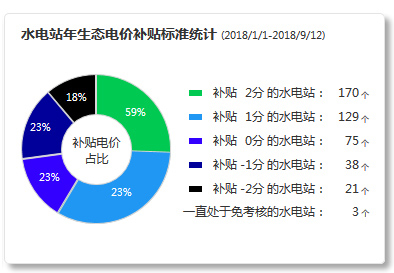

水电站生态电价汇总统计



水电站生态流量监测系统软件|水电站生态流量在线自动监控系统软件|水电站(水库)下泄流量自动监测监控系统|水利水电工程下泄生态流量实时监测系统|生态流量在线监测系统|河道生态流量监控

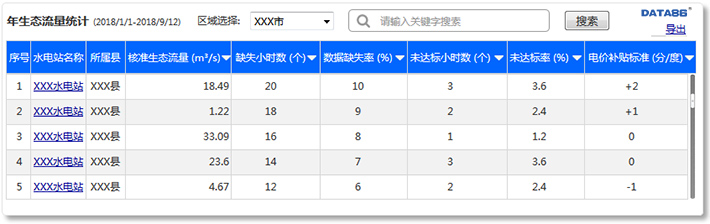

各水电站生态电价详细统计




案例分享

      云南水电站下泄流量监测项目
