雷达流量计

关键词：雷达流量计明渠雷达流速仪河道水流监测设备排水渠流量测量仪器

产品简介

雷达流量计DATA-Y-11是利用微波‌雷达技术进行非接触式测量‌的一体式流量监测设备。它集成了雷达水位传感器与雷达流速传感器，可实时测量水体水位和表面流速，并结合断面几何参数与流速分布模型，实时计算断面瞬时流量、累计流量。

该产品具有功耗低、体积小巧、可靠性高、维护方便等特点，广泛适用于灌区渠道、河流、水库闸口、水电站生态下泄等流量测量场景。

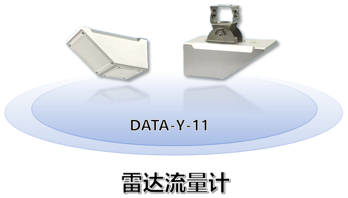

DATA-Y-11雷达流量计

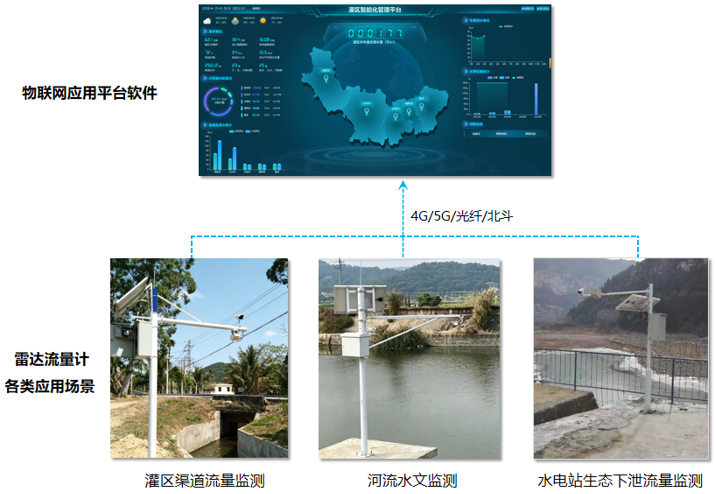

产品应用

产品特点

★ 非接触式测量，抗干扰能力强

不接触水体，从根源上规避泥沙淤积、腐蚀等问题

即使水体含大量泥沙、悬浮物、泡沫，也能稳定测量

★ 环境适应性广，耐候性能出色

雷达波不受光照、温度、湿度、风、雾等天气因素干扰

防护等级IP68，适应野外露天安装应用

★ 测量精度高，运行稳定性好

测速精度±0.01m/s、测距精度±5cm，综合计量误差小

数据采样速度快、实时性强，长期测量稳定性高

★ 安装简便，施工改造成本低

无需改造渠道、修建测井，直接吊装或壁挂在桥梁、涵洞上方

安装无需停水、断流，不破坏原有水利设施，施工简单

★ 维护量极低，使用成本低廉

无结垢、堵塞、磨损等故障，无需频繁清理或检修

功耗低，支持太阳能供电，适配无市电应用现场

★ 兼容性强，智能化程度高

适配矩形、梯形、圆形等多种渠道断面，参数调试简单

标准RS485接口、Modbus通信协议，可快速接入物联网平台

安装注意事项

◆ 安装位置

流态要求：选顺直、规整、水流平稳的断面，避开弯道、跌水、漩涡、乱流区。

环境要求：无大石块、植被、漂浮物遮挡；远离高压线路、基站等强电磁干扰。

断面要求：无明显淤积、冲刷；水位测量面平整，无大落差。

◆ 安装高度与角度

高度范围：设备量程适配水位变幅，兼顾枯水、洪水期并预留安全余量。

水平角度：流速传感器迎水布设、水平安装，传感器与水流方向偏角≤2°。

居中安装：尽量置于渠道中间位置，减少岸边干扰。

◆ 电气接线与防雷接地

接线规范：电源线与通讯线（RS485）分别用独立屏蔽电缆，屏蔽层单点接地。

线缆管理：线缆穿管保护，不悬空、不被冲刷；接口密封防水，避免拉扯承重。

防雷接地：野外安装必装防雷器、接地极；支架、设备外壳、防雷器共地并防腐。

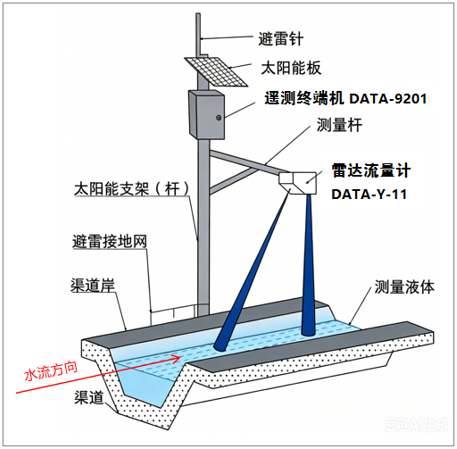

雷达流量计安装注意事项

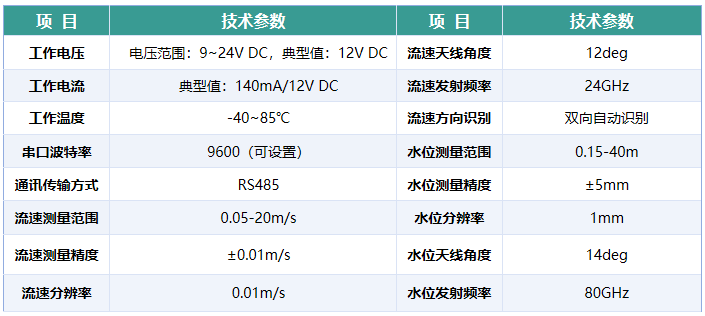

技术指标
