排水泵站分为污水泵站、雨水泵站和合流泵站三种,担负着城市日常污水排放和汛期排涝的重任。

        排水泵站监控设备可以监测排水泵站的运行工况,可自动控制或远程控制排水设备的启停,可图像监视站内全景及重要工位。

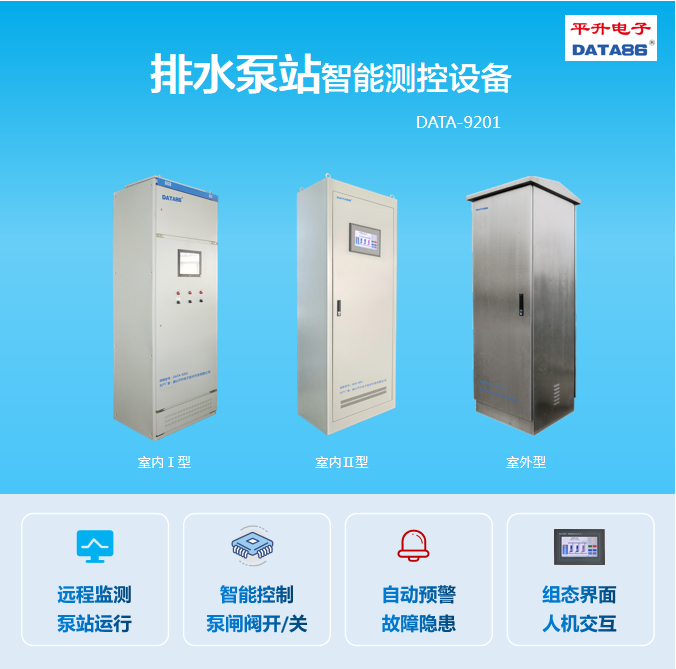

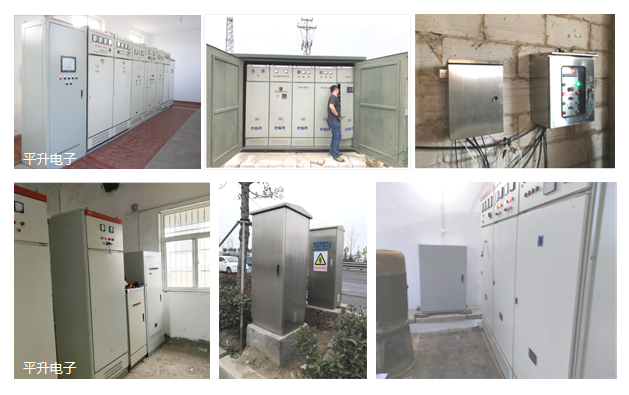

产品外观:

排水泵站监控设备|排水泵站监测设备|排水泵站自动化监控设备

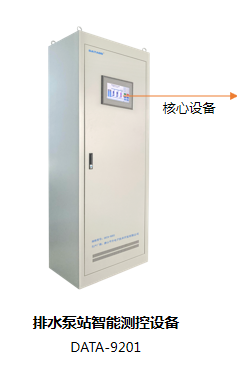

DATA-9201 排水泵站监控设备



产品特点:

◆ 功能强大:可同时实现数据监测、逻辑控制和视频监控功能。

专业化设计:专为泵站监控研发,无需用户二次编程。

兼容性强:兼容各种类型变送器、仪表、水泵、阀门等设备。(点击了解全部兼容厂家)

维护方便:内部采用模块化设计,每台泵独立运行,便于维护;可远程设置工作参数、升级设备程序。

接入灵活:可接入平升公司配套的监控软件,也可接入组态软件或用户自行开发的监控软件(点击查看接入方式)



产品功能:

◆ 采集功能:采集集水池水位、有害气体浓度和泵站排水量;

                     采集排水泵、格栅机、排风机的启停状态、保护状态以及电压、电流、消耗电能等电参数;

                     采集安防报警状态、巡检状态;

                     光纤通信时,支持采集实时视频图像。

存储功能:循环存储现场监控信息,以备查询。

人机界面:工业平板电脑实时显示监测数据和相关设备运行状态,支持触摸操作。

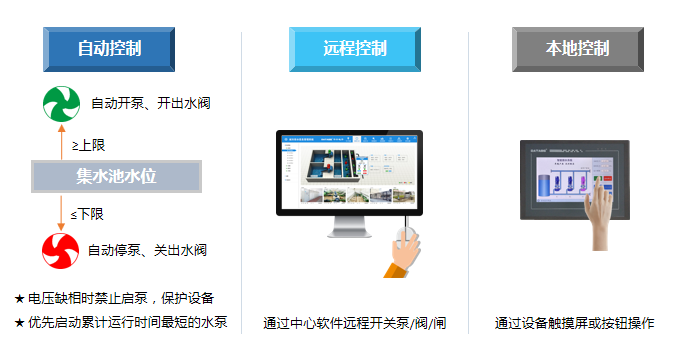

控制功能:支持手动控制、自动控制、远程控制排水泵、格栅机、排风机的启停;控制模式可切换。

通信功能:支持GPRS/CDMA/4G、光纤、以太网等通信方式。

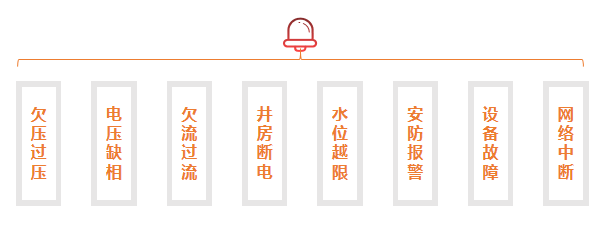

报警功能:电流过大、水位越限、控制柜保护、配电故障、闲人进入等状况发生时,立即上报告警信息。

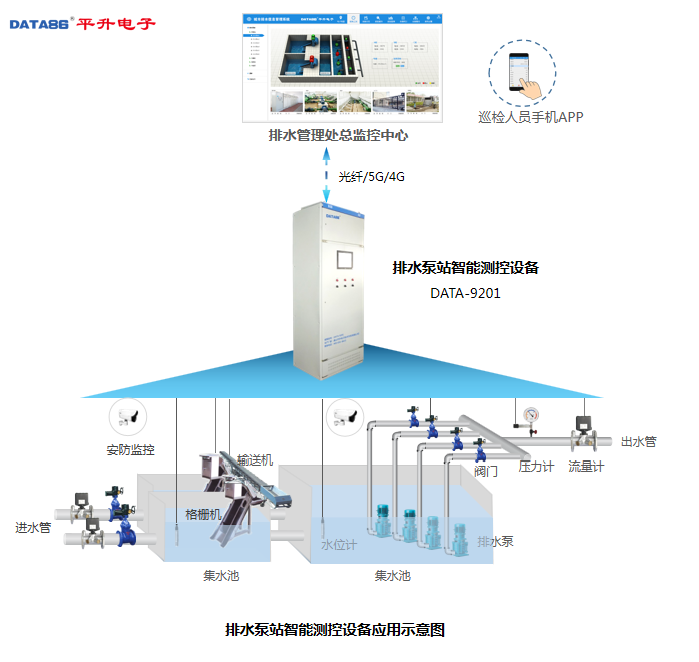

工作原理示意图(以光纤通信为例):

排水泵站监控设备|排水泵站监测设备|排水泵站自动化监控设备原理图



应用案例:



案例1—保定市排水泵站监控项目



        保定市排水总公司负责整个保定市区的雨水、污水排放及污水处理工作,共管辖31座雨/污水泵站和3个污水处理厂。

        长期以来各泵站和污水处理厂自成体系、独立运行,形成了一座座信息孤岛。以往,由于管理完全依赖人工、信息传递不及时,经常造成各种运维故障。排水系统不但管理难度大、执行效率低,而且社会影响差、人工管理成本高,为彻底解决上述问题,保定市排水总公司于2012年投资建设了数字化信息管理平台。



通信网络

        根据雨/污水泵站和污水处理厂的实际情况,现场设备采用两种监控方式:

        1、泵站监控点通过排水泵站监控设备采集现场水泵、阀门、仪表及音视频设备的各种信号,并通过光纤网络实现数据和音视频的远程传输。

        2、污水处理厂内的各种设备及仪表数据已汇总至厂内中控室,则通过数据通信软件从中控室的组态软件上自动获取数据,再通过光纤网络将数据和现场视频传送至数字化信息管理平台。



泵站工艺

        下面以东二环污水泵站为例来了解下该项目的排水泵站工艺。

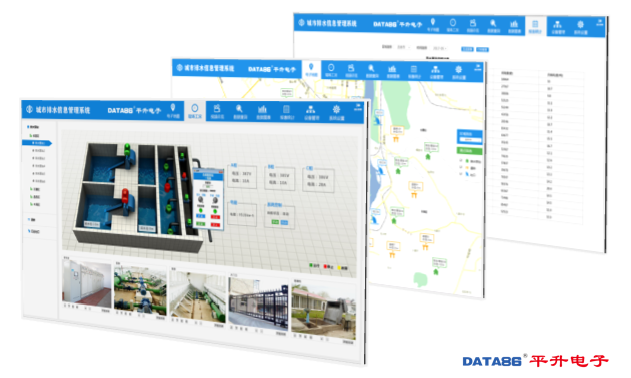

        该泵站内共有2台格栅机、4台排水泵,1套输送机,每台格栅机前、后管道各安装电动阀门1台,下图为根据该泵站工艺设计的监控软件组态界面。



排水泵站监控设备|排水泵站监测设备|排水泵站自动化监控设备



排水泵站监控设备功能



排水泵站监控设备|排水泵站监测设备|排水泵站自动化监控设备



        ⑴ 排水泵站监控设备安装在泵站现场,监测格栅机前、后水位;监测每台排水泵出水流量;监测排水泵的启停状态、控制模式、电压、电流、保护状态等。

       ⑵ 支持手动控制、自动控制、远程控制排水泵、电动阀、格栅机、输送机的启停,支持远程切换控制模式。

       ⑶ 智能控制排水泵轮转,实现所有水泵均衡磨损、延长设备使用寿命。

       ⑷ 采用集散式控制模式,每个泵站使用一个主控制器,每台排水泵使用一个分控制器,分控制器是否投入使用可以控制。

       ⑸ 采用光纤通信,支持图像和音频监控,配置4路视频摄像机、4路拾音器和1个扩音器,实现了泵站和中心的实时语音对讲;GPRS作为备用通信信道。

       ⑹ 自带触控PC,通过组态界面显示现场各种设备的工作状态、工作参数。

       ⑺ 定时存储现场监控信息,以备查询。

       ⑻ 主动报警,如:水位超限、水泵工作状态变化、电流电压超限等。

       ⑼ 支持远程设置、修改工作参数,实现设备的远程维护。




案例2—吉林某市排水泵站监控项目


        智慧排水信息系统是吉林某市2016年智慧城市建设的重要内容,包含软件系统和硬件系统两个部分。

        软件系统包括:排水综合监控、数据管理统计分析、防汛专项预案、设施管理养护等系统。

        硬件系统包括:监控中心平台建设、排水泵站监控设施建设,雨污水管线重要节点智能感知设备建设等。



泵站工艺

       下面以某一级排水泵站为例,对该项目的排水泵站工艺介绍如下:

排水泵站监控设备|排水泵站监测设备|排水泵站自动化监控设备



        泵站格栅间内安装格栅机3台,每台格栅机前、后均安装电动闸门1套,根据格栅机前、后水位人工控制其启停,格栅机控制箱和电动闸门控制箱均壁挂在泵房墙壁上。

        集水池内安装排水泵6台,5用1备,根据水位高低决定开泵数量,其中2台为变频控制、4台为软启控制。每台泵出口均安装有电动阀门1台,现场安装有排水泵就地控制箱及阀门控制箱。集水池内安装有搅拌机2台,搅拌机控制箱壁挂在泵房墙壁上。集水池内还安装有水位检测装置1套。

       泵站内还安装有压榨机、输送机各1台,压榨机、输送机控制箱壁挂在泵房墙壁上;风机4台,风机控制箱壁挂在泵房墙壁上;硫化氢检测装置1套。



通信网络

         排水泵站监控总中心距离各排水泵站从几千米到几十千米不等,但均可通过光纤方式与各泵站间实现远程通信。



排水泵站监控设备功能

        该排水泵站工艺相对复杂、需要监控的设备和参数较多,因此现场配置了2套排水泵站监控设备。



排水泵站监控设备|排水泵站监测设备|排水泵站自动化监控设备



        1#排水泵站监控设备:

        ⑴ 采集1#-6#排水泵远程、运行、故障等状态参数;

        ⑵ 采集1#-6#排水泵出口阀远程、开到位、关到位、故障等状态参数;

        ⑶ 采集1#、2#出水管流量;

        ⑷ 采集1#-6#排水泵出口压力;

        ⑸ 采集1#-6#排水泵运行电流;

        ⑹ 远程/自动控制1#-6#排水泵启动、停止;

        ⑺ 远程/自动控制1#-6#排水泵出口阀开阀、关阀。



        2#排水泵站监控设备:

       ⑴ 采集泵房硫化氢超标、超限等参数;

       ⑵ 采集泵房硫化氢检测装置故障报警状态;

       ⑶ 采集1#-3#格栅机前、后液位差;

       ⑷ 采集1#-3#格栅机控制方式、运行、故障等状态参数;

       ⑸ 采集螺旋输送机、栅渣压榨机控制方式、运行、故障等状态参数;

       ⑹ 采集1#、2#搅拌器的控制方式、运行、故障等状态参数;

       ⑺ 采集1#-4#轴流风机的控制方式、运行、故障等状态参数;

       ⑻ 采集进水阀、出水1#、2#阀的控制方式、开到位、关到位、故障等状态;

       ⑼ 远程/自动控制1#-3#格栅机的启动、停止;

       ⑽ 远程/自动控制螺旋输送机、栅渣压榨机的启动、停止;

       ⑾ 远程/自动控制1#、2#搅拌器的启动、停止;

       ⑿ 远程/自动控制1#-4#轴流风机的启动、停止;

       ⒀ 远程/自动控制进水总阀、出水1#、2#阀的开、关。



案例3—秦皇岛北戴河排水泵站监控项目

     北戴河地处秦皇岛市西部,是中国开发最早的海滨度假区。北戴河排水管理所共管辖7座雨/污水泵站,于 2010年初开始建设泵站远程监控系统,同年5月1日之前正式投入使用。



通信网路

     北戴河每个泵站都实现了光纤入户,根据现场通信网络状况,系统结构设计如下:

排水泵站监控设备|排水泵站监测设备|排水泵站自动化监控设备



泵站工艺

     下面以北戴河排水管理所的4#站为例对排水泵站的工艺进行介绍,4#站内共有4台排水泵,其中3台泵功率为75KW,1台功率为45KW,工艺简图如下。

排水泵站监控设备|排水泵站监测设备|排水泵站自动化监控设备



排水泵站监控设备功能:

排水泵站监控设备|排水泵站监测设备|排水泵站自动化监控设备



     ⑴ 排水泵站监控设备安装在泵站设备间,监测污水池液位、排水流量;监测水泵的启停状态、控制模式、电压、电流、保护状态;监测安防报警、巡检状态;监测有害气体浓度。

     ⑵ 支持手动、自动、远程控制排水泵的启停,支持远程切换控制模式。

     ⑶ 智能控制排水泵轮转,实现所有水泵均衡磨损、延长泵组使用寿命。

     ⑷ 采用集散式控制模式,每个泵站使用一个主控制器,每台排水泵使用一个分控制器,分控制器是否投入使用可以控制。

     ⑸ 自动、远程控制除污机(格栅机)运行。

     ⑹ 采用光纤通信,实现数据和视频同步监控。

     ⑺ 现场显示每台水泵的工作电压、电流、显示污水池液位。

     ⑻ 定时存储现场监控信息,以备查询。

     ⑼ 自动报警,如:液位超限、水泵工作状态变化、电流电压超限等。

     ⑽ 支持远程设置、修改工作参数,实现设备的远程维护。
