供水泵站监控设备适用于城市供水系统中取水泵站、水厂加压泵站、中途加压泵站、小区加压泵站的远程监控及管理。泵站管理人员在监控中心可远程监测现场设备的工作状态和运行参数;可远程控制供水设备的启停;可图像监视站内全景或重要工位。


产品外观:

供水泵站监控设备|泵站自动化|供水设备远程监控|泵站监控设备|泵站监控终端|泵站自动控制设备

DATA-9201 供水泵站监控设备


产品特点:

功能强大:可同时实现数据监测、逻辑控制和视频监控功能。

专业化设计:专为供水泵站监控研发,无需用户二次编程。

兼容性强:兼容各种类型变送器、仪表、水泵、阀门等设备。

维护方便:内部采用模块化设计,每台泵独立控制,便于维护;可远程设置工作参数、升级设备程序。

接入灵活:可接入平升公司配套的上位机系统,也可接入组态软件或用户自行开发的监控软件。(点击查看接入方式)




产品功能:

采集功能:采集取水点或蓄水池水位、泵站出水压力和流量;

                     采集加压泵组的启停状态、保护状态以及电压、电流、电能等电参数;

                     采集供电设备状态、泵站安防报警状态;

                     光纤通信时,支持采集实时视频图像。

存储功能:循环存储现场监控信息,以备查询。

人机界面:工业平板电脑实时显示监测数据和相关设备运行状态,支持触摸操作。

控制功能:支持手动控制、自动控制、远程控制加压泵组的启停;控制模式可切换。

通信功能:支持GPRS/CDMA/4G、光纤、以太网等通信方式。

报警功能:电流过大、水位越限、控制柜保护、配电故障、闲人进入等状况发生时,立即上报告警信息。

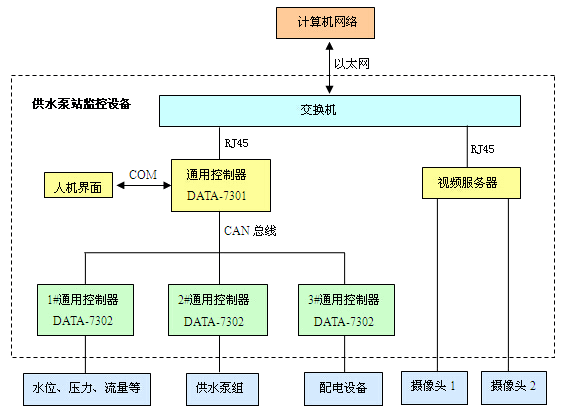

工作原理示意图(以光纤通信为例):

供水泵站监控系统|泵站自动化|供水设备远程监控|泵站监控设备|泵站监控终端|泵站自动控制设备原理图

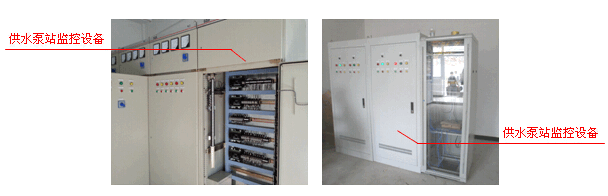

现场安装图片:

供水泵站设备|泵站自动化|供水设备远程监控|泵站监控设备|泵站监控终端|泵站自动控制设备现场安装图

     迁安市水厂加压泵站监控现场         北京市丰台区供水泵站监控现场
