水资源控制器

关键词：水资源控制器   遥测终端机RTU   水资源取水计量监控设备

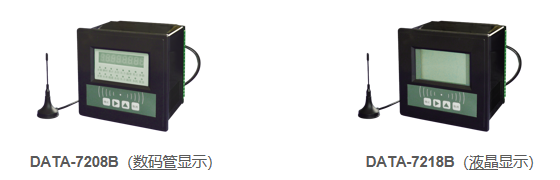

DATA-7208B/7218B水资源控制器具备IC卡取水、水电双计量、实时显示、4G/5G/NB-IoT远程通信、阶梯水价、智能报警、无线维护等多项功能。该产品于广泛应用于水文水资源领域的工业、农业取水计量远程实时监控项目，加强水利管理部门水资源费回收力度，促进用水户节约用水。









应用示意图

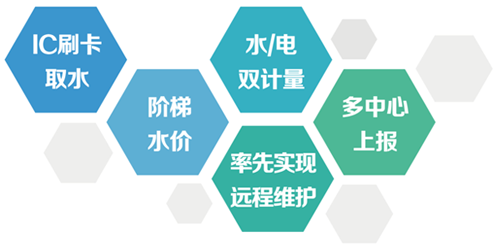

产品功能













符合水利行业标准通信规约和设备技术条件要求



● 水资源监测数据传输规约（SL/T 427—2021 ) ● 水资源监测数据传输规约（SZY206-2016） ● 水文监测数据通信规约（SL651-2014） ● 四川省水文测报系统技术规约和协议（SCSW008-2011） ● 水资源监控设备技术条件（SZY 203-2016） ● 水量计量设备基本技术条件（SL/T 426-2021） ● 水文自动测报系统设备 遥测终端机（SL 180-2015） ● 特殊区域水文、水资源数据安全采集系统RTU追加测试









技术参数



▍ 硬件配置：

• 12路IN：模拟量和开关量采集接口，其各自的数量自由组合

• 2路VEXT：为模拟量、开关量以及串口仪表供电

• 4路串口仪表接口：串口仪表接口总数≤4路，RS232、RS485串口仪表各自的数量自由组合
                                       串口3和串口4可根据需求，配置为脉冲表采集接口

• 1路DB9调试串口、1路可选配的蓝牙无线设参

• 5路DO：集电极开漏输出

• 1路液晶显示或数码管显示，4路按键

• 1路无线通讯：4G/5G/NB-IoT通信可选

• 无线IC卡刷卡：刷卡距离≤5cm

▍ 存储容量：4M、8M、16M(更大容量可定制)

▍ 供电电源：DC 10-30V或AC 10-24V，建议AC 18V、AC 12V、DC 12V、DC 24V。

▍ 功    耗：DATA-7208B平均工作电流：≤45mA/12V DC（不联网）；

                                                            ≤60mA/12V DC（联网不收发数据）；

                                                            ≤100mA/12V DC（联网收发数据）

                 DATA-7218B平均工作电流：≤25mA/12V DC（不联网）；

                                                             ≤50mA/12V DC（联网不收发数据）；

                                                             ≤90mA/12V DC（联网收发数据）

▍ 工作环境：温度：-40~+85℃；湿度：≤95%

▍ 安装方式：盘装式

▍ 外形尺寸：120×120×95mm

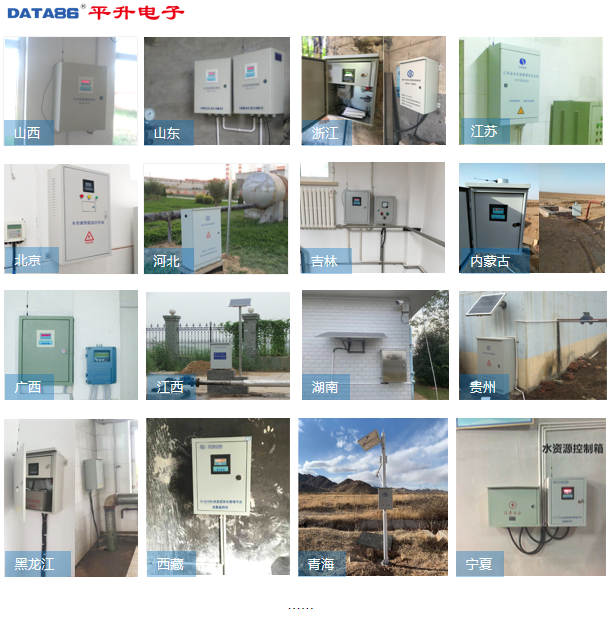

典型应用案例照片
