道路积水监测预警一体机——在内蒙古某市城市道路积水监测项目中的应用





近年来,内蒙古地区汛期多发短历时强降雨,停车场和下穿式立交桥下产生大量积水的现象时有发生,严重时经常出现车辆被淹、行人受困、道路被封的场景。

因此,内蒙古某市市政管理部门为了加强积排水安全监管,建立了“城市道路积水监测系统”,对道路易积水点水位进行实时监测,并借助LED屏及声光报警器为广大群众发布预警信息。



现场设备



平升道路积水监测预警一体机





使用场合



   ◆ 现场情况

      分路面、地下停车场两种场景。路面停车场阳光充足,地下停车场阳光不足,有市电;

      现场有4G网络,无光纤。

   ◆ 安装方案

      路面停车场,采用太阳能供电,节约能耗;地下停车场,采用市电供电;

      停车场入口右侧安装道路积水监测预警一体机,与停车场内超声波水位计有线连接。

     现场情况

      下沉式立交桥长度一般在500m以上,在桥头无法判断桥下积水深度;

      桥头阳光充足,桥下阳光不足,有市电;

      现场有4G网络,无光纤。

   ◆ 安装方案

      桥下安装市电供电型水位监测终端,监测桥下积水最深处水位,通过4G上传至市政管理部门监控中心软件平台。

      两端桥头安装太阳能供电型道路积水监测预警一体机,接收监控中心下发的水位数据,并根据水位自动判断报警级别,控制声光报警器和LED屏水位显示。







配套软件



   ■ 地图总览城区所有测点积水现状

   ■ 实时显示测点的监测数据和图像/视频

   ■ 历史数据查询

   ■ 统计分析预测

   ■ 发布预警信息给预警广播系统

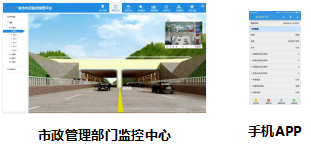

道路积水监测软件和手机APP







系统优势



   ◆  集水位、视频数据监测、采集、上传,LED屏提示、声光报警等功能于一体

      无需分开采购设备,降低采购成本;

      一体化安装,无需大量布线,开挖等工作,降低安装成本及难度。

     颜值与实力并存

      外表简洁美观,为市容市貌增添色彩,已成为内蒙古某市城市建设的靓丽名片。

   ◆  辅助调度管理

      市政管理部门可以通过该系统整体把握整个城区内涝状况,及时进行排水调度,避免人员、车辆误入深水路段造成人身、财产损失。





实际场景
