防汛抗旱指挥系统是我国水利信息化的骨干工程,而墒情自动监测仪器是抗旱部分建设成败的关键因素之一。

土壤水分自动监测仪器(墒情自动监测仪器)实现了对土壤墒情的长时间、连续和自动监测,可及时、准确地提供监测区域的土壤水分变化情况,为抗旱减灾提供了重要的基础信息。

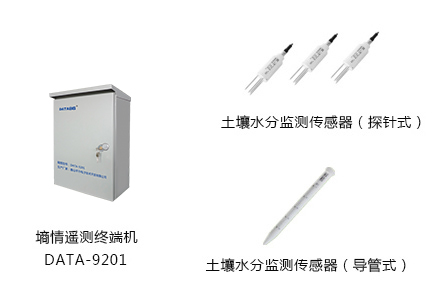

土壤水分自动监测仪器(墒情自动监测仪器)可分为墒情遥测终端机和土壤水分监测传感器两部分,如下图所示:


产品特点:

 通过水利部行业检测标准:

■ 通讯规约符合《墒情监测建设工程数据通信规约报文规定》。

 防护等级、量程范围、准确度、环境适应性等指标符合《墒情自动监测仪器实验室检验测试实施办法(试行)》。


 采用超低功耗设计,适合太阳能供电方式、降低供电设备成本。

 运行模式、采集/上报间隔、传输网络、传感器类型等可灵活选择。



功能及参数:

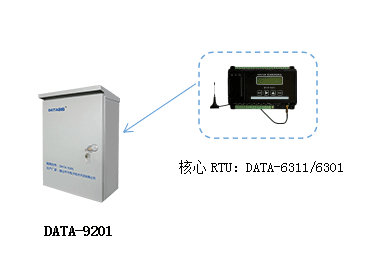

 墒情遥测终端机


DATA-9201型墒情遥测终端机性能指标满足《水文自动测报系统设备 遥测终端机》(SL 180-2015)要求。

(1)运行模式:自报、应答和兼容。

(2)可设置采集和自报时间间隔。

(3)通信控制:一站多发,采用4G/GPRS/CDMA网络发送数据。

(4)存储容量:4M,支持当前和历史数据检索。

(5)土壤水分监测传感器支持数量:探针式传感器≥3支;导管式传感器≥1支(不少于3个监测点位)。

(6)可接入其他传感器信号:RS485、RS232数字信号;0~5V、4~20mA模拟量信号;开关量信号。

(7)数据传输规约符合《墒情监测建设工程数据通信规约报文规定》。

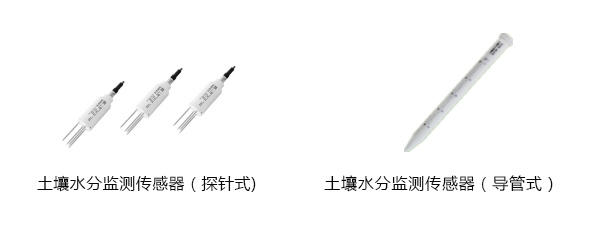

 土壤水分监测传感器

土壤水分监测传感器分为探针式传感器和导管式传感器,用户可根据实际需要选择。






土壤水分监测传感器主要性能指标如下:

(1)外壳防护等级:IP68。

(2)量程:0~60%(体积含水量)。

(3)准确度:绝对误差应≤2%(体积含水量)。

(4)工作环境:-10℃~50℃;对高寒或高热地区,在气温-30℃~60℃、土壤温度-20℃~55℃条件下不损坏。

(5)供电:直流12V供电。

(6)信号输出接口:0~2.5 V、4mA~20mA、RS485、RS232等接口可选。

(7)电源输入端与外壳之间绝缘电阻≥2MΩ。

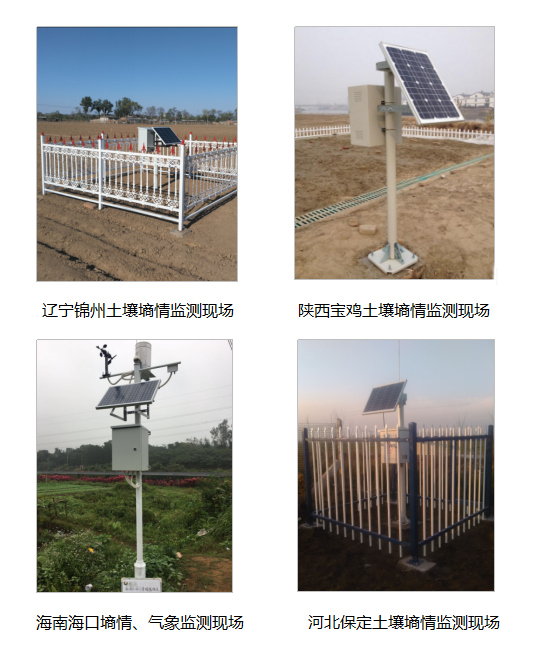

应用现场展示:
