一、概述

        雷达液位计是利用电磁波来探测水位的电子设备,采用发射–反射–接收的工作模式。雷达液位计发射出的电磁波经水面发射后,再次被液位计接收,通过计算电磁波的传播距离即可精确确定水位值。



雷达液位计



 二、适用性

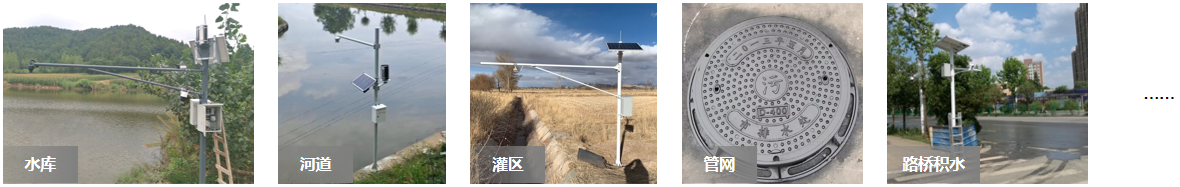

       雷达液位计几乎能用于所有水体的水位测量,并可应用在高温、高压和腐蚀性很强的安装环境。雷达水位计常用于于江河水库水位、明渠水位、水库坝前,坝下尾水水位监测,也可用于山洪、防汛、调压塔(井)水位监测 等水利水文场合。



三、特点

★  精度高达±3mm

       ◆ 发射频率高达26GHz,高频率更适合测量低介电常数介质。

       ◆ 高信噪比在波动的情况下也能准确测量。



★  抗干扰能力强

       ◆ 波束角小,微波发射能量集中,增强了回波能力的同时又有利于避开干扰物。

       ◆ 非接触式测量无磨损,无污染。不受温度、湿度、风力、漂浮物、水流等影响。



★  测量范围最大100米

       ◆ 有效覆盖大型水库等水位测量。



★  安装方便

       ◆ 天线尺寸小,便于安装和加装防尘罩等天线防护装置测量。



★  安全无损害

       ◆ 采用脉冲工作方式,发射功率极低,对人体及环境均无伤害。

       ◆ 全面的防雨、防晒和防雷击措施。



四、技术参数

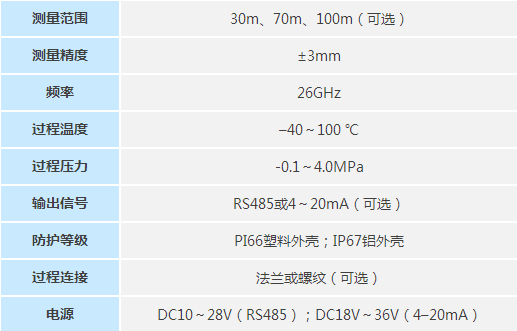

雷达液位计技术参数



五、现场照片

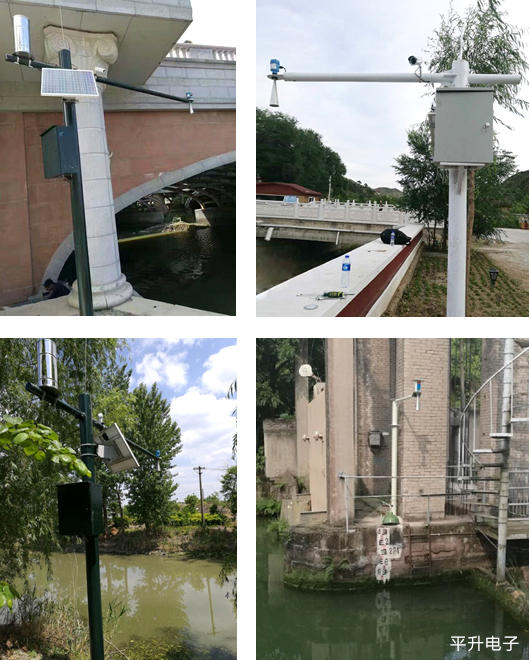

雷达液位计现场安装照片
