水库遥测终端机实时监测水库水雨情、大坝变形和坝体渗流等情况,远程控制闸门启闭,视频/图像监控现场实况,实现水库防汛和大坝安全监测预警。为水库安全鉴定、水库除险加固方案制定、防汛指挥调度提供数据依据。

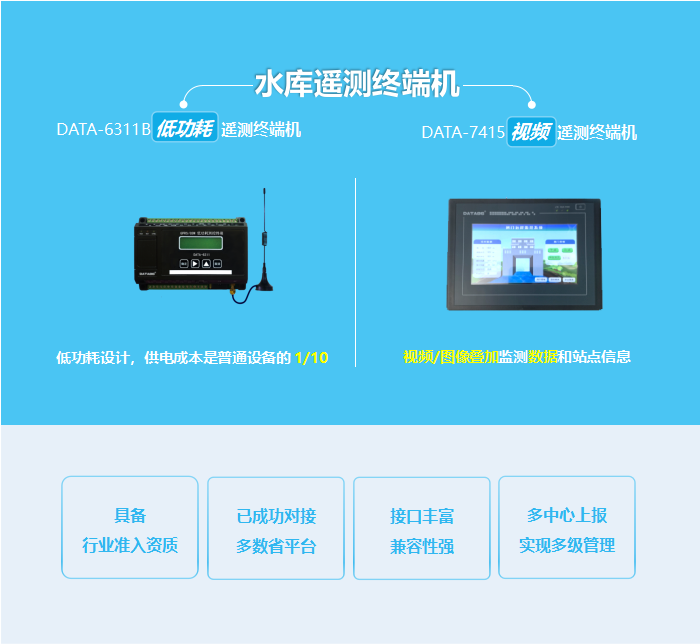

水库遥测终端机:行业准入资质齐全;已成功对接多数省平台;接口丰富兼容性强;多中心上报实现多级管理

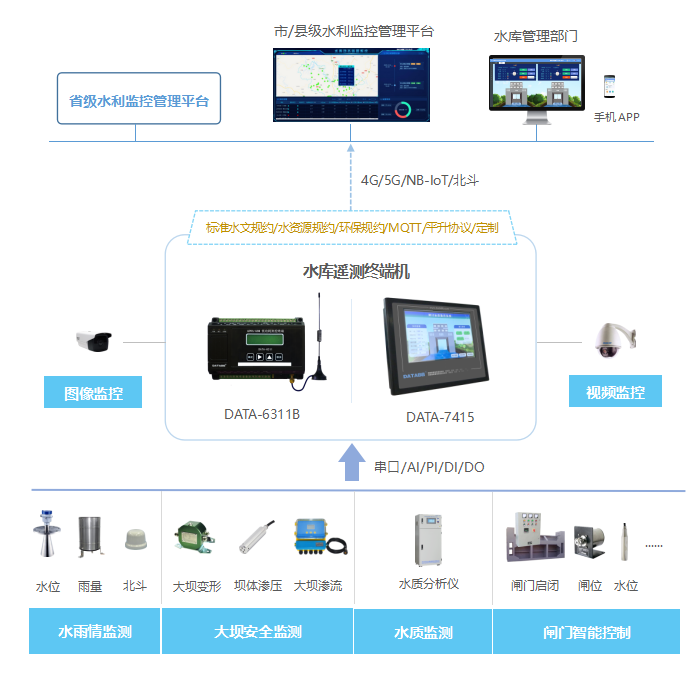

应用示意图:水库遥测终端机可应用于水雨情监测、大坝安全监测、水质监测、闸门智能控制


行业准入资质齐全,已成功对接对数省平台


★ 遵循标准

 水文自动测报系统设备 遥测终端机(SL 180-2015)

 水文自动测报系统技术规范(SL 61-2003)

 水资源监控设备基本技术条件(SL426-2008)

 特殊区域水文、水资源数据安全采集系统RTU追加测试



 符合规约

 水文监测数据通信规约(SL651-2014)

 四川省水文测报系统技术规约(SCSW008-2011)

 湖南省水文监测数据通信规约

● 山西省水文监测数据通信规约

 水资源监测数据传输规约(SZY206-2016

 加密传输规约





 已成功对接多数省平台


成功对接多数省平台示意图





主要功能




远程监测,实现水库管理信息化

远程监测:水雨情、大坝安全、闸门状态、水质,实现水库管理信息化。



图片2.png 视频/图像监控,可叠加实时数据和站点信息

视频/图像监控,可叠加实时数据和站点信息。



图片3.png 远程控制闸门,提高执行效率

远程控制闸门,提高执行效率。


异常自动报警,及时预警汛情、发现安全隐患


● 监测数据越限、监测设备故障、供电异常等情况时,自动报警并远传至监控中心

● 可设置多级报警限值实现预警,报警限值可修改




4G/5G/NB-IoT等通信方式可选,可接入北斗通信模块实现双通道通信

 只传输数据时,可选用NB-IoT通信

 需要传输视频/图像时,可选用4G/5G通信

 接入北斗通信模块,实现主备双通道通信:

   4G/5G/NB-IoT信号正常时,监测终端自动选用主通道4G/5G/NB-IoT与中心通信

   极端恶劣天气导致4G/5G/NB-IoT信号差或网络中断时,自动启用备用通道北斗通信



图片6.png 数据存储

 本机循环存储监测数据

 支持历史数据导出





主要特点



图片11.png 接口丰富,已兼容国内外主流仪表、传感器,未兼容可快速定制开发

接口丰富,已兼容国内外主流仪表、传感器,未兼容可快速定制开发



图片12.png 多中心上报,多种上报协议可选

 可同时上报1-4个中心,满足省、市、县等多级管理需要

 标准水文、水资源、环保、MQTT等多种上报协议可选,其它通讯协议可定制。





图片13.png 三种设参方式,维护便捷

三种设参方式,维护便捷。








技术参数

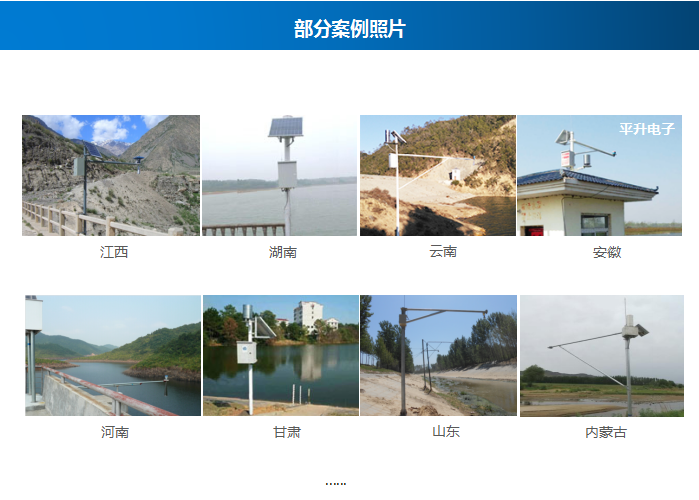

部分案例照片集锦

应用案例:

安徽水雨情自动测报系统

水库水位雨量监测系统

北安市水务局水库水质远程监测系统



项目经验:

水库水雨情监测系统中使用青青子木照相机的调试方法

关于水雨情监测项目数据对接的几个问题

湖南省水文监测系统——湖南水文规约与标准水文规约的不同
