水文遥测终端(遥测终端机RTU)能自动完成对流域或测区内降雨量、蒸发量、水位、流量流速、水质、闸门开度、风向风速、墒情、现场视频/图像等水文数据的采集、存储、控制和传输。设备广泛应用于中小河流、湖泊、水库、地下水的水文监测项目,实现水文要素监测自动化,为防汛抗旱、水资源开发利用、水环境保护、涉水工程运行管理等方面提供数据支持。

20多年来,平升公司结合实际项目经验和通信行业的前沿技术,不断地对水文遥测终端机进行技术革新和性能完善,目前已拥有多款水文遥测终端机,适用于不同监测环境和项目要求。

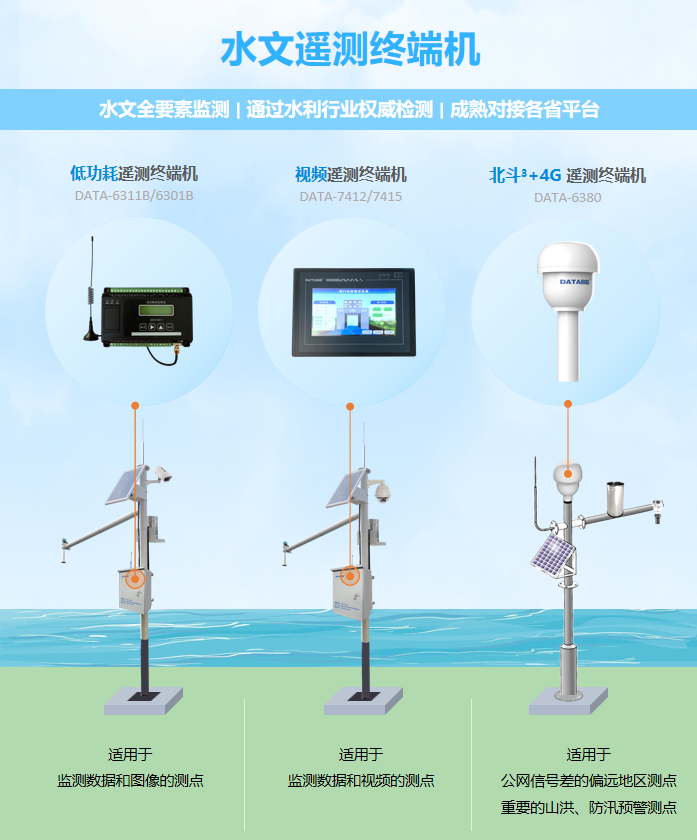

平升水文遥测终端机:水文全要素监测预警 | 通过水利行业权威检测 | 成功对接全部省平台

产品优势




接口丰富兼容性强,实现水文全要素监测



● 具有数字量(RS485/RS232串口)、模拟量(AI)、开关量(DI)、脉冲量(PI)等多种采集接口

● 对下可接入各种传感器、变送器、仪表等设备

● 满足水位、雨量、流量、蒸发量、水质、图像/视频、闸位等多样化监测需求

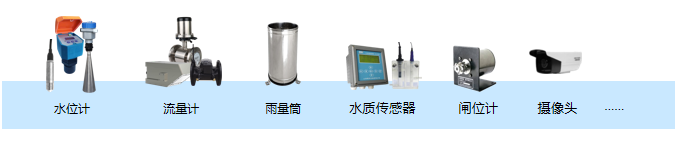

可接入各类水位计、流量计、雨量筒、水质传感器、闸位计、摄像头等传感设备




符合水利行业标准通信规约和硬件产品技术要求



● 水文监测数据通信规约(SL651-2014)

● 水资源监测数据传输规约(SL/T 427—2021 )

● 水资源监测数据传输规约(SZY 206-2016)

● 水文自动测报系统设备 遥测终端机(SL 180-2015)

● 水文自动测报系统技术规范(SL 61-2003)

● 水资源监控设备技术条件(SZY 203-2016)

●  水量计量设备基本技术条件(SL/T 426-2021)

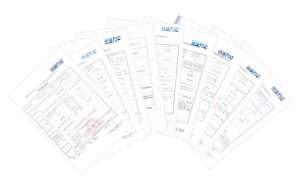

水行业权威检测报告

●  特殊区域水文、水资源数据安全采集系统RTU追加测试

●  四川省水文测报系统技术规约和协议(SCSW008-2011)(2018年修订版)




产品应用于众多国控省控项目,成熟对接全部省平台



● 黄河流域水文监测项目、长江流域水位监测项目

● 山东、安徽、湖北、湖南、江西、云南、广东、甘肃、新疆等省的水库安全监测项目

● 甘肃、福建、河北、贵州、宁夏、内蒙古、四川、陕西等省的山洪灾害监测预警项目

● 福建、江西、四川、湖南、重庆、浙江、江苏等长江经济带省份的小水电站生态流量监管项目



主要功能



信息采集,异常自动报警

● 水位、雨量、流量、水质等水文数据

● 测站现场图像/视频

● 测站设备运行状态、供电、通信等情况

数据存储,历史数据可查

● 数据循环存储,掉电不丢失

● 支持历史数据导出

● 可存储1年以上数据



智能上报,满足多种监测要求

● 多中心上报,便于省、市、县、乡多级管理

● 自报+问询-应答的兼容上报模式

● 定时上报,报警加报,上报间隔可设

● 断网恢复时,自动补报

主备双信道传输,保障数据稳定传输

● 主信道采用4G/5G/NB-IoT/短消息/光纤等通信方式

● 备用信道采用北斗卫星通信

● 主信道信号差时,自动切换至备用信道



设参灵活,便于维护

● 本地可通过设备串口或蓝牙设参

● 在监控中心可通过PC端软件远程设参

● 采集上报间隔、报警阈值均可按需设置

多种通信协议可选,无缝对接中心平台

● 标准水文规约          ● 标准水资源规约

● MQTT协议              ● 平升协议

● 其他协议可定制



各类产品特点

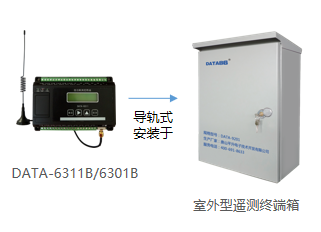

低功耗遥测终端机



低功耗遥测终端机

■  超低功耗

  4G/5G/NB-IoT通信

  供电方式:太阳能/市电

  接口丰富:

     □ 10路AI/DI        □ 3路DO     □ 1路调试串口

     □ 2路VEXT          □ 5路RS232/RS485/PI

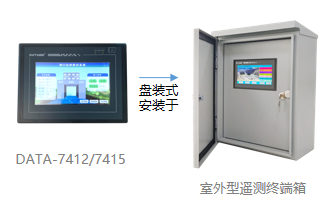

视频遥测终端机



视频遥测终端机

  Linux操作系统

  7寸彩色触摸屏

  视频数据叠加传输

  4G/5G/NB-IoT+以太网通信

  接口丰富

     □ 5路RS232/485   □ 6路AI      □ 6路DI/PI

     □ 6路DO               □ 2路USB   □ 1路SD卡插槽

     □ 1路调试串口       □ 1路RJ45网口

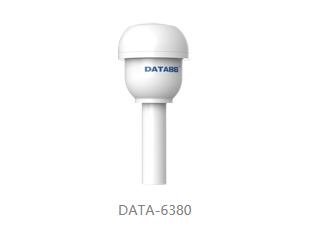

北斗3+4G遥测终端机



北斗三号+4G遥测终端机

  高度集成一体化

  北斗短报文+4G/5G/NB-IoT通信

  RNSS+北斗定位

  防雷、防雨、防晒

  市电/太阳能供电,内置可充电锂电池

  接口配置:

     □ 2路串口RS485/232    □ 2路AI/DI

     □ 1路脉冲表接口

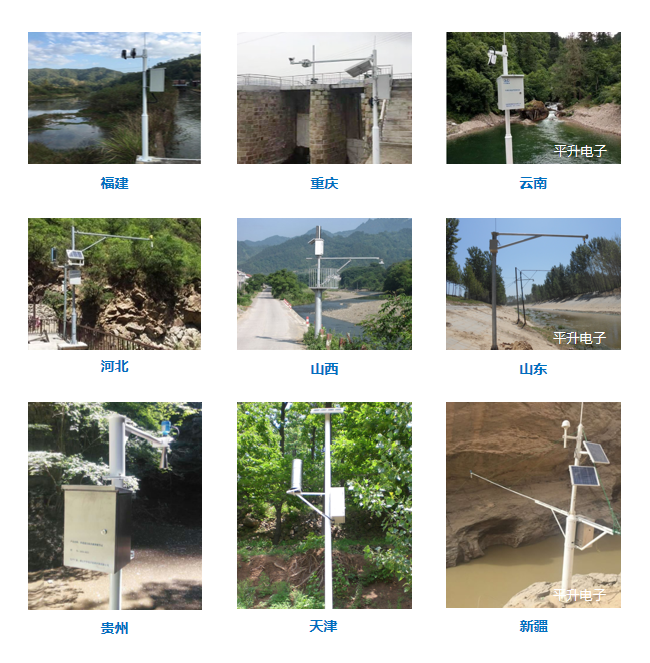

典型案例照片
