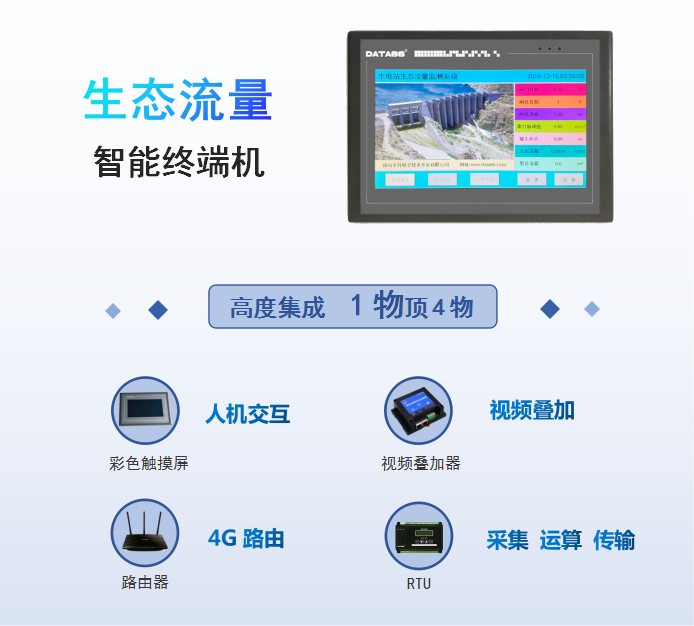

生态流量智能终端机是一款集人机交互、视频叠加、4G路由、数据采集、逻辑运算与远程传输功能于一体的多媒体智能终端设备。

此款产品为水电站生态流量监测项目的专用产品,便于监管单位及时掌握水电站的流量下泄情况,以保障河湖生态用水,维护河流健康生命。

生态流量智能终端机简介



生态流量智能终端机产品特点

1. 4合1一体化设计,高度集成

• 采用盘装式直接嵌入箱体,大大降低安装成本与难度;

• 避免了多种产品的采购、集成调试、硬件协议对接工作。

2. 人机交互+内置软件,现场直接手触设参,无需通过电脑

• 简洁的人机交互界面,7寸彩色触摸屏实时显示下泄流量和其他仪表数据。

生态流量智能终端机人机交互+内置软件,现场直接手触设参,无需通过电脑

3. 本地大容量存储,数据可通过USB口直接导出至U盘/固态硬盘


• 自带大容量存储空间,可储存照片或历史数据10-20年。


• 同时配备USB接口和SD读卡器,可外接固态硬盘或插入SD卡,扩展存储空间。


• 数据与照片默认存储于本地,可通过触摸屏操作,导出照片与数据。



生态流量智能终端机产品功能

1. 丰富的采集功能,无忧应对水电站项目各种接入/输出需求

产品自带5路串口,且内置12路AI、DI端子与6路DO端子,方便对现场仪器设备进行实时数据采集与设备控制。可采集超声波/雷达/管道/明渠流量计、超声波/雷达/投入式液位计等设备,还可远程控制闸门开关与照相机抓拍等。

生态流量智能终端机丰富的采集功能,无忧应对水电站项目各种接入/输出需求

2. 视频数据叠加,定时抓拍,一步到位

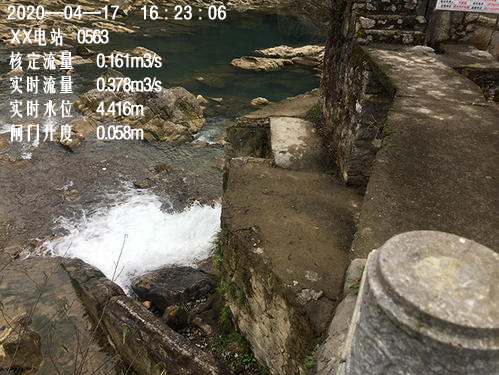

在视频图像上叠加实时流量数据。叠加电站名称、统计代码、采集时间、生态流量泄放值等,推送到监管平台。

生态流量智能终端机数据叠加示意图

3. 超强逻辑运算能力

对采集的仪表数据进行分析,通过对水位数据、闸门开度值(或泄放流量的钢管口径大小)及该电站大坝设计资料等数据计算出当前生态流量泄放值。

兼容多种常见流量计量方式:
        • 采集水位,通过水位折算流量
        • 采集水位、闸位,采用水力学P75公式计算流量

• 采集水位,通过查表法(水电站提供水位流量关系)计算流量

……

4. 支持多种行业通信规约,多中心上报


具备多种上报规约:

 ◆《水资源监测数据传输规约(SL/T 427—2021)》

◆《水资源监测数据传输规约(SZY206-2016)》

◆《水文监测数据通信规约(SL651-2014)》

◆《四川省水文测报系统技术规约(SCSW008-2015)》

◆《污染源在线自动监控(监测)系统数据传输标准(HJ/T212-2017)》

◆ MQTT协议

◆ 其他特殊规约可定制开发




可上报至多级中心:

• 省级水利/环保监管平台

• 市/县级监管平台

• 水电站业主自建监控中心

……



生态流量智能终端机可选购软件

生态流量智能终端机可选购软件PC端

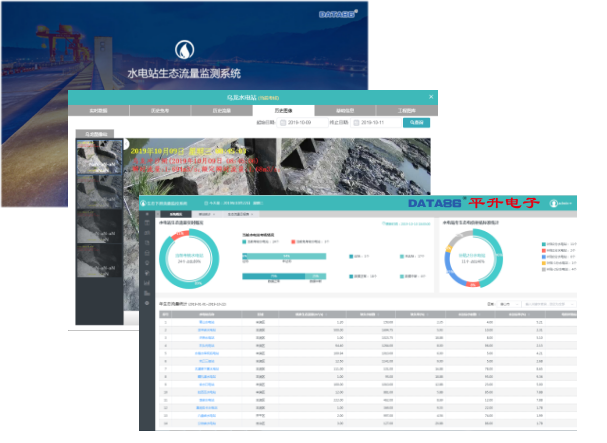

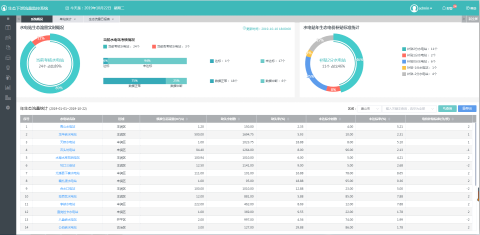

水电站生态流量监测系统软件(PC端)

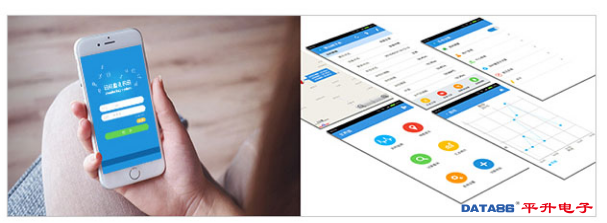

生态流量智能终端机可选购软件手机APP

手机APP

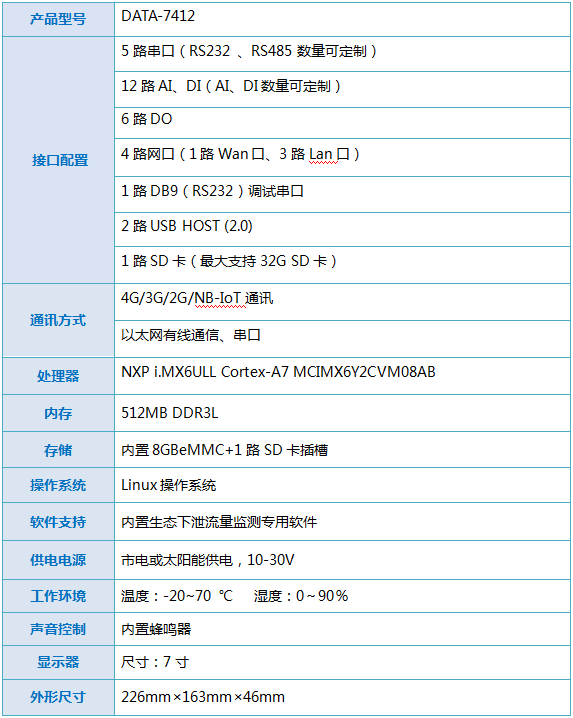

生态流量智能终端机技术参数
