应用背景

2019年,水利部、财政部、国家发展改革委、农业农村部联合印发了《华北地区地下水超采综合治理行动方案》(水规计〔2019〕33 号),提出“农村地区暂不具备安装用水计量的要推广以电折水等方法,实现用水计量”。此后,河北、山西、内蒙、河南、广西、浙江、山东、江苏、黑龙江等多地相继开展农业水价综合改革以电折水计量工作。

为保障农业水价综合改革“以电折水”以“经济、精准”的方式实现,平升电子结合多年行业领域研发经验,自主研发以电折水智能终端DATA-7219。针对行业两大痛点:

 取水计量设施一次性资金投入太大

 粗放管理导致水资源超采、浪费严重



产品概述



以电折水智能终端,高度集成一体化:三相电能计量,以电折水逻辑算法,IC卡刷卡充值,4G/NB-IoT无线远传,市电/内置电池切换供电



以电折水智能终端(DATA-7219)集电量计量、IC卡刷卡充值、4G/NB-IoT无线远传功能于一体,设备内嵌以电折水逻辑算法,自动显示测点用水数据。整机采用微功耗设计,内置可充电锂电池,断电后可平安上报1年以上,满足全灌溉周期的数据采集与远程上报需求。

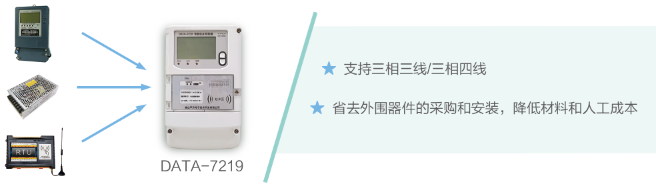

产品示意图

产品示意图





产品功能



▌以电折水实现用水计量

     内置电能计量模块,采集三相电能,并自动计算耗电量;

     以电折水逻辑运算,自动显示测点用水量,无需安装流量计,适用于不具备安装用水计量设备的地区。

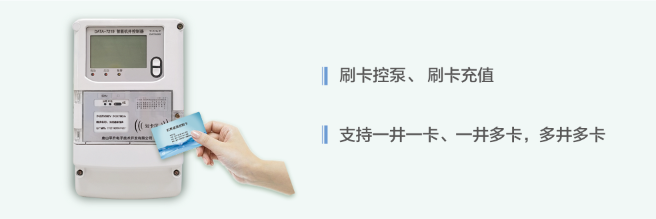

▌刷卡充值

     支持“一井一卡”使用模式,持IC卡刷卡即可将卡内金额充入终端。

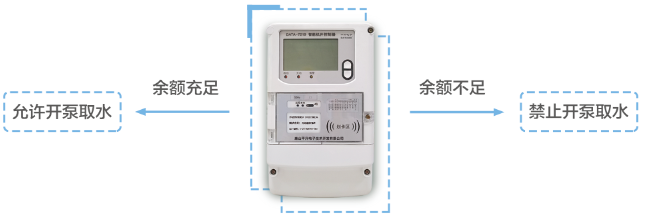

用水控制

用水控制功能:余额充足允许开泵取水,余额不足无法开泵取水

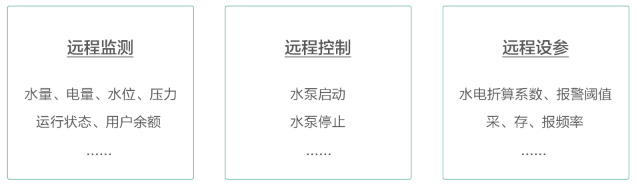

▌远程监管

     • 监管中心软件远程查看各测点用水量、用户余额、水泵运行状态等,控制水泵开关。

     • 远程设置参数,程序升级。



▌异常报警

     • 断电报警         缺相报警         开壳报警         欠费报警



▌扩展功能

扩展功能





产品特点

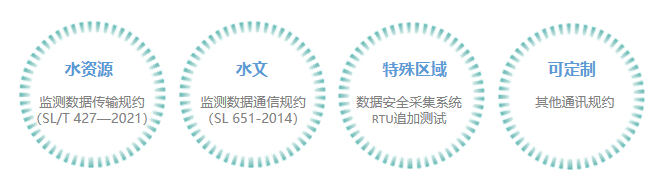

 通过水利部水资源、水文相关行业规约检测

     • 水资源监测数据传输规约(SZY206–2016)                     • 水文监测数据传输规约(SL651–2014)

     • 特殊区域水文、水资源数据安全采集系统RTU追加测试      • 其他通讯规约可定制

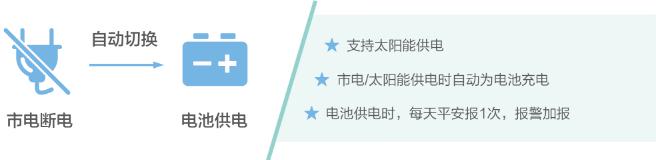

 市电/内置电池切换供电,内置电池支持平安报>1年

     • 内置可充电式锂电池,市电可为其充电。

     • 市电断电后,自动切换至电池供电

     • 电池供电时终端切换至微功耗工作模式,每天平安报1次,报警立即加报,电池可持续工作1年以上,保障非灌溉期信息接收正常。



 宽电压设计,适用电压波动较大的环境

     可接入300V~456V AC电压,稳定性强。



 多中心上报,满足多级管理需求

     可同时上报1-4个中心。

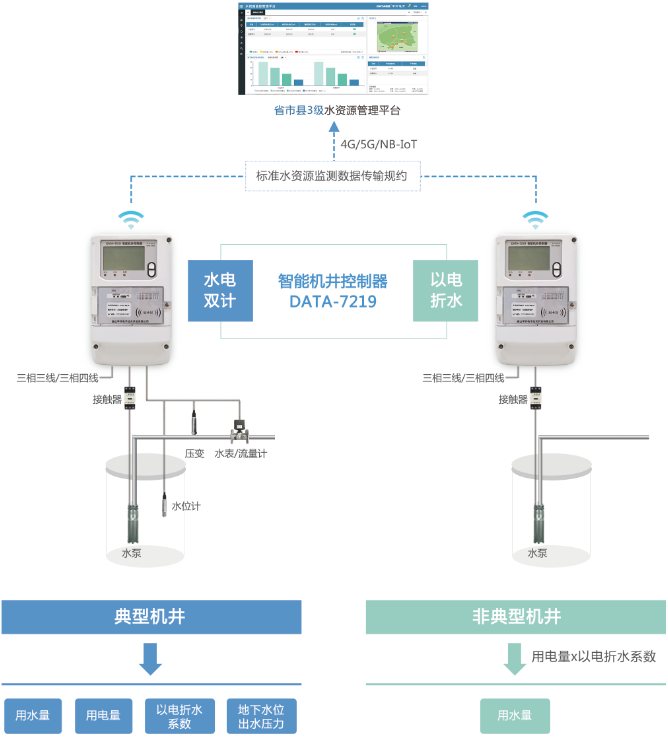

应用示意图

应用示意图

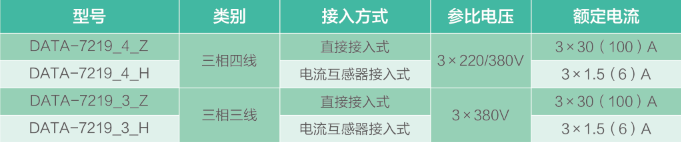

技术参数

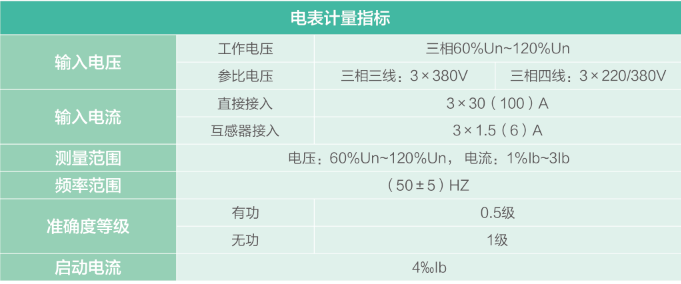

技术参数——电表计量指标

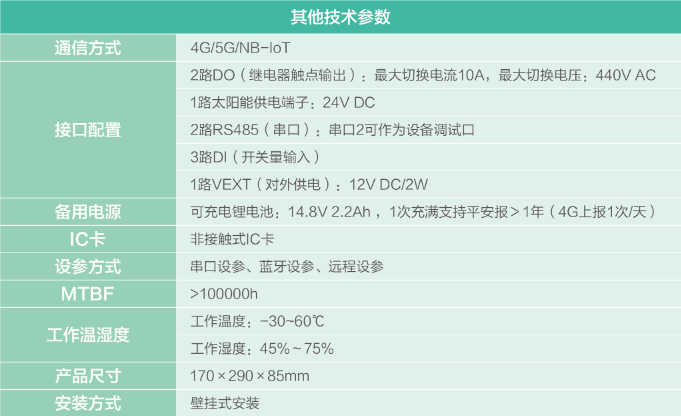

技术参数——其他技术参数
