系统概述



排水管网流量和液位在线监测系统通过在排水管渠及其附属构筑物(窨井)内安装监测设备,实时监测液位、流速、流量等指标,数据越限自动报警,通过4G/5G/NB-IoT无线网络将现场信息远传至监控中心软件。该系统帮助排水管理部门全面动态了解管网运行情况和变化规律,及时发现管网淤堵、污水溢流等现象,以便快速做出管道疏通、排涝防汛响应。为排水管网安全、健康运行提供有力保障,同时为管网运行调度、养护管理、改造设计提供有效的数据支撑,提升排水管网信息化管理水平。

排水管网流量和液位在线监测系统可扩展水质监测、井盖移位监测、有害气体浓度监测、视频监控、压力监测等。




常规测点分布

 排水管网常规测点分布:重点排水户/雨水接户井,主干管网节点、易涝点、重要路段雨水管网节点,(泵站、污水厂、调蓄池)的进出水管,排口




系统构成

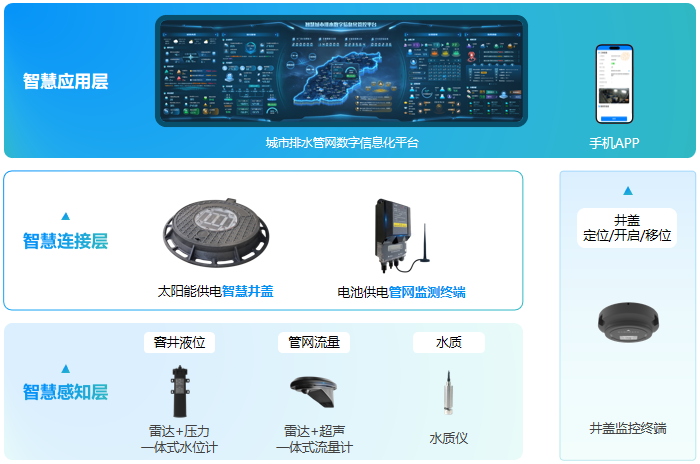

 排水管网在线监测系统构成图




系统功能



在线监测各指标,实现管网信息化

◆ 液位、流量监测全流程液位、流速和流量监测,掌握全网运行情况,为管网分析和运行调度提供数据基础。

◆ 水质监测:在线监测pH、温度、电导率、悬浮物、溶解氧、悬浮物等水质指标。

◆ 井盖移位监测:井盖移位时自动报警,可及时发现并处理,保障居民出行安全。

◆ 有害气体浓度监测:监测管道内硫化氢和甲烷等气体,越限报警,便于及早发现处理,避免管道爆炸事故发生。

◆ 视频监控:在易涝点布设视频监控,掌握路面积水实况,以便及时采取防洪排涝措施;

                    在重点排水户排水口布设红外视频监控,夜间偷排时自动报警并触发拍照,及时发现偷排事件。

◆ 压力监测:在带压力的排水管段,设置压力监测点,越限报警,便于及时发现管道破损和污水泄漏。

智能预警报警,及时发现管网异常

◆ 管理者可根据监测预警目标,动态修改和配置监测设备中各种测量的预警值和报警值;

◆ 数据越限、电量不足、网络异常、设备故障时,系统自动报警;

◆ 便于及时发现管网淤堵、污水溢流等异常现象,快速采取措施避免事故发生,减少人民生命财产损失。

多角度统计分析,提高管理效率

◆ 自动统计小时均值、日均值、月均值、工作日均值、周末均值等多种形式的数据,按需生成图表,提高管理效率;

◆ 生成液位、流速、流量等各类专题图,展示各种测量变化趋势,实现排水管网在线分析、淤堵分析、内涝分析,为管网改造、淤堵处理、应急防汛提供决策依据。




主要监测设备



排水管网在线监测设备

(一)智慧井盖(内嵌太阳能供电系统)

  ★ 电能源源不断无需更换电池,连续阴雨20天供电无忧

  ★ 实时监测窨井水位每一分钟变化,帮助城市安全度汛

  ★ 防护等级IP68,不惧窨井潮气和长期水下浸泡

  ★ 井盖安全监测,开盖/丢失/松动自动报警

智慧井盖,适用于需要实时监测的地下管网监测


(二)管网智能监测终端(电池自供电)

   电池供电,微功耗设计,电池续航1-10年

   防护等级IP68,不惧窨井潮气和长期水下浸泡

   安装简单,无需破路,井下壁挂安装

电池供电型管网智能监测终端,适用于潮湿、易水淹的井下管网监测

(三)管网监测终端(市电/太阳能供电)

   低功耗设计,节约电能,降低供电成本

   市电/太阳能供电可选,可实时监测

   4G/5G传输时,可扩展视频/图像监控

   井外立杆安装或壁挂安装

市电/太阳能型管网监测终端,适用于排水明渠的室外实时监测

主要功能:智能采报、稳定传输、灵活设参



液位计

投入式液位计——接触式测量,超声波液位计——非接触式测量

主要特点:

★ 测量精度高(0.1%~0.5%FS可选)            ★ 防护等级IP68

★ 极速响应 灵敏度高                                    ★ 耐腐蚀性强



流量计

多普勒流量计——接触式测量,雷达流量计——非接触式测量

主要特点:

 适合浅流、非满流、满流、管道过载、低流速、逆流等各种工况的测量

 集液位、流速、流量测量于一体      测量精度高          防护等级IP68

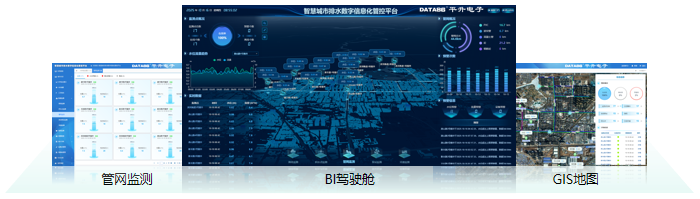

监控软件



一张图总览整个管网的健康状况


智能统计分析,辅助管理

基于管网GIS,显示所有测点位置、数据、报警状态、设备状态。

智能分析数据变化趋势,图表形式展现,按客户需求生成日、月、年度报表,提高管理效率。


pshgw-11.png 历史数据查询,便于追溯 pshgw-12.png

预警预报,自动提醒

系统自动生成历史记录,可查询任意时段任意数据。

数据越限时自动弹窗报警信息;

预警和报警限值可设。




设备及用户管理


手机APP,方便巡检

可添加、删除,修改设备信息,便于改进和修正监测方案;

用户权限可设,以满足多级用户管理需求。

同步监测、查询数据、接收报警,提高巡检效率,便于及时发现报警信息并处理管网故障。




无缝对接其它平台

可通过OPC、WebService、数据库等形式对接智慧城市、海绵城市等其它平台,共享相关数据。




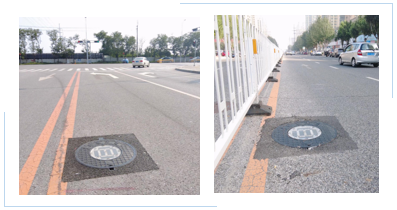

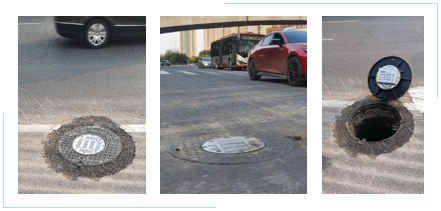

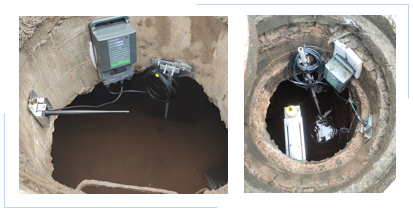

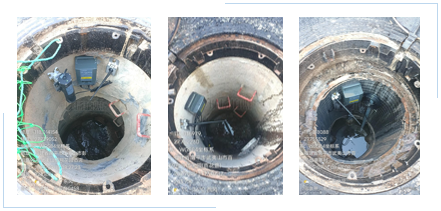

典型应用案例



山东洛阳排水管网液位流量监测,2017年建设,选用电池供电型管网监测终端,现场无市电,井下安装

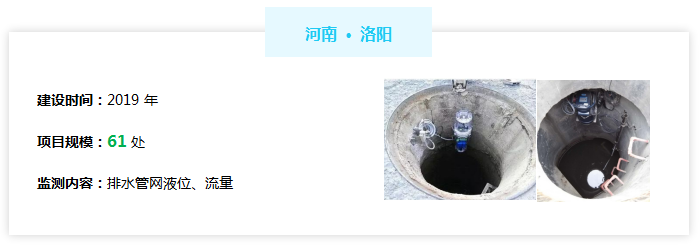

河南洛阳排水管网液位、流量监测:2019年建设,共61处测点

重庆排水管网流量监测:建设时间2015年,监测排水管网流量,采用市电供电+电池供电的供电方式





相关案例



排水管网窨井水位监测预警系统-案例分享

河北某市排水管网窨井水位及井盖监测系统案例分享

浙江某市排水窨井监测系统案例分享
