系统概述



地热资源是指贮存在地球内部的可再生热能,可用于采暖、洗浴、养殖等产业。

地热资源动态监测系统由总控中心信息平台、地热自动化监测设备和通信网络构成,实现对地热井的水位、水温、开采量、回灌量、井口压力等数据的自动远程监测。系统集自动采集、存储、远程传输、数据展示、统计分析和预警等功能于一体,还可扩展对水泵、阀门的远程控制,实现允许和禁止取水控制。

地热资源动态监测可为地热地质勘查、评价、管理、研究、开发和有关的地质环境保护提供基础资料,有助于掌握热储及其周边地质环境的动态变化,更好地了解地热系统动态,从而制定科学的开发利用方案,避免对地热资源的过度开发。



系统架构

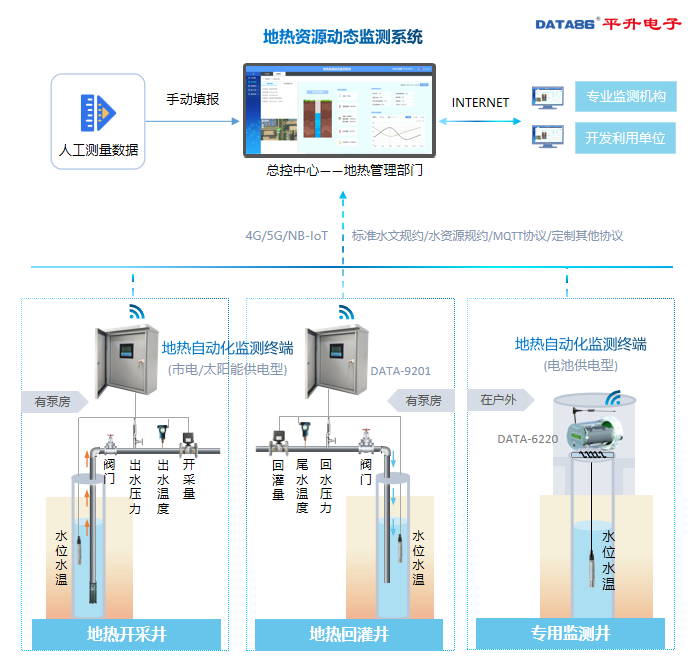

地热资源动态监测系统架构







系统功能



流量自动监测

• 开采井的开采量:瞬时流量,日、月、年累计流量

• 回灌井的回灌量:瞬时流量,日、月、年累计流量

水位自动监测

• 开采井的水位(液面)

• 回灌井的水位(液面)

• 专用监测井的水位(液面)



温度自动监测

• 开采井出水温度

• 回灌井尾水温度

• 开采井、回灌井、专用监测井的水位(液面)温度



井口压力自动监测

• 开采井出水压力

• 回灌井回水压力

数据/设备异常自动报警

• 监测数据越限报警

• 监测设备电电量不足等异常报警

• 现场信号质量差报警



数据统计分析

• 统计年/季/月/日开采量、回灌量

• 分析单井水位、温度、流量等量随时间变化曲线

• 统计分析区域内水位、温度等值曲线

可扩展泵、阀智能控制

• 远程/自动控制开采井和回灌井水泵的启/停

• 远程/自动控制开采井和回灌井阀门的开/关/开度

• 远程监测水泵、阀门的运行数据和当前状态

支持手动录入人工监测数据

• 水质全分析检测数据

• 人工监测的地热井水位和液面温度数据

• 人工监测的开采井出水温度、回灌井尾水温度数据







地热自动化监测设备



开采井/回灌井——地热自动化监测设备



地热自动化监测终端——市电/太阳能供电型



监测内容: 开采井地热自动化监测终端监测井内水位、井内温度、开采量、出水温度、出水压力;

                  回灌井地热自动化监测终端监测井内水位、井内水温、回灌量、尾水温度、回水压力;

可扩展功能:水泵和阀门的远程控制、现场视频监控、预留其他数据接入。

自动采集:监测终端控制仪表传感设备定时采集现场水位、水温、流量、压力等信息,采集间隔可设

精准测量:水位、水温一体式传感器——水位测量精度0.1%FS,温度测量误差±0.1℃;

                 超声波流量计——测量精度差0.5%;   铂电阻温度传感器——测量误差±0.1℃;

                 压力变送器——精度等级 0.1%FS。

无线通信:4G / 5G / NB-IoT多种通讯方式可选。

通信协议: SL 651-2014 水文监测数据通信规约 / SZY206-2016 水资源监测数据传输规约 / MQTT协议/其他协议可定制

智能上报:监测终端通过无线网络定时上报现场数据至总控中心平台,上报间隔可设

                 数据越限/设备异常时,报警加报;断网恢复后,自动补发未传数据保障数据完整。

自动存储:自动存储采集数据,可存储至少10万条历史数据。

供电方式:监测终端采用太阳能供电或市电供电,同时为现场仪表传感设备供电。

防护等级:IP65

环境适应性强温度:-40℃~85℃;湿度:≤95%。





专用监测井——地热自动化监测设备



地热自动化监测终端 ——电池供电型



自动采集:地热自动化监测终端定时采集地热井的水位、水温,采集间隔可设

精准测量采用水位、水温一体式传感器,水位测量精度0.1%FS,温度测量误差±0.1℃。

无线通信:4G / 5G / NB-IoT多种方式可选。

通信协议: SL 651-2014 水文监测数据通信规约 / SZY206-2016 水资源监测数据传输规约/MQTT协议 / 其他协议可定制

智能上报:监测终端通过无线通信网络定时上报现场数据至总控中心平台,上报间隔可设

                 数据越限或设备异常时,报警加报;

                 对野外漏传和未传数据进行标记,网络恢复正常后自动补发,保障数据完整。

自动存储:自动存储采集数据,可存储至少10万条历史数据。

电池自供电:标配大容量锂电池,微功耗设计,可供监测设备持续工作2~5年。

防护等级IP68:防水、防潮、防浸泡,完全适应野外恶劣的监测环境。

环境适应性强: 温度:-40℃~85℃;   湿度:≤95%





信息化平台



地热井监管一张图

地图总览所有地热井的地理位置、测点名称、实时监测数据,展示当前报警信息,统计监测设备情况。



远程监管地热井监测数据

自动接收、存储、处理地热井监测数据和监测设备状态信息,同时支持手动录入人工监测数据。

统计分析,自动生成报表和曲线

按管理需要统计年/季/月/日报表,支持导出打印;

统计分析生成年/季/月/日的单井数据曲线和多井数据等值线图



自动存储历史数据,可查询任意时段记录

自动存储地热井监测数据和监测设备信息;

可随时检索任意时段的历史记录,支持数据导出。

报警预警信息分类管理

数据越限/设备异常时,自动弹窗并声音提示,分类展示报警信息:数据越限、设备故障、通信异常等;

可设置多级报警上下限值,实现多级预警,根据预警级别向不同层次的管理人员发送预警信息



测点基础信息和用户权限管理

监测井和用户信息的添加、修改、删除和查看;

对管理员进行分级,设置不同管理权限;

地热资源动态监测系统信息化平台





现场照片



地热资源动态监测系统





案例分享

      凤城市水利局地热井监控系统
