城镇供水管网分区计量管理系统

关键字：城镇供水管网分区计量管理系统 分区计量与漏损控制系统 DMA分区计量管理平台 降低漏损率和产销差



应用背景

 供水管网漏损不仅导致水资源的浪费，也易引起路面塌陷等次生灾害，是影响供水安全和公共安全的重要因素。

2021年国家发展改革委、水利部等部门印发的《“十四五”节水型社会建设规划》明确：到2025年，城市公共供水管网漏损率的目标指标是＜9.0%。要求实施城镇供水管网漏损治理工程，按需选择分区计量实施路线，建设分区计量工程，逐步实现供水管网的网格化、精细化管理，积极推进管网改造、供水管网压力调控工程。



系统概述

 平升城镇供水管网分区计量管理系统根据国际国内分区计量的要求和标准研发，专门针对水司漏损控制和产销差管理而设计。系统涵盖分区管理、管网流量和压力监控、水量统计分析、产销差分析、漏损评估、夜间最小流量分析、用水异常报警等功能。核心目标是找到整个管网的“漏损重灾区”，为漏损管控和治理提供数据依据，降低管网漏损和水司产销差。



管网分区

将整个城镇公共供水管网划分成若干个供水区域，根据供水单位的管理层级及范围确定分区级别。分区级别越多，管网管理越精细，但成本也越高。一般情况下，最高一级分区宜为各供水营业或管网分公司管理区域，中间级分区宜为营业管理区内分区，一级和中间级分区为区域计量区，最低一级分区宜为独立计量区（DMA）。



系统构成

 监控中心部署供水分区计量与漏损管理系统软件，对各级分区入口和所有大用户进行流量、压力、水质监测，实现供水管网漏损分区量化及有效控制的信息化、精细化管理模式。

系统功能

分区管理，明晰水量空间分布

DMA分区与管理分区相结合，借助管网GIS清晰展现水量空间分布

分析产销差构成和漏损分布

●  月度产销差分析 ●  各分区产销差对比 ●  水平衡分析 ●  管网漏损分段统计

多角度多维度分析产销差成因和漏损分布情况 以便有针对性的进行漏损控制

DMA夜间最小流量分析，异常报警

应用夜间最小流量MNF分析法进行DMA漏损评估，当夜间最小流量超过报警值后自动报警，以便开展主动检漏工作

管网流量和压力监测，为系统分析和压力调控提供数据

● 根据测点已有设备情况和监测内容，选配合适的监测终端：

       一体化超声水表DATA-5513、电池供电型管网监测终端DATA-6217、太阳能智慧井盖DATA-2611

● 可扩展水质监测

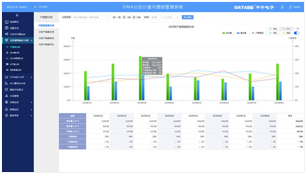

管理软件



	结合管网GIS灵活分区 灵活调整分区级别和区域范围		DMA分区夜间最小流量分析 锁定管网漏损区域
	各分区产销差排名 了解漏损分布情况，通过指标考核加强管理		产销差分析 掌握整个管网漏损管控效果
