系统概况

随着我国城市规模增大,各类排水管网设施日益增加,路面上的排水管网检查井也不断增多,虽然市政管理单位安排人员定期巡查,但依旧无法对每个窨井24小时实时监控,一旦有管网阻塞、窨井满溢、井盖丢失等情况发生,不及时处理则会严重影响老百姓的日常生活和出行安全。

平升窨井水位及井盖安全监测系统,可实现远程实时监测排水管网检查井的井下水位数据及井盖安全状态,并上报至监控中心,辅助监管人员全局掌控排水管网的运行状况、有效地辨识淤积管段、及时发现井盖异常,作出应对。

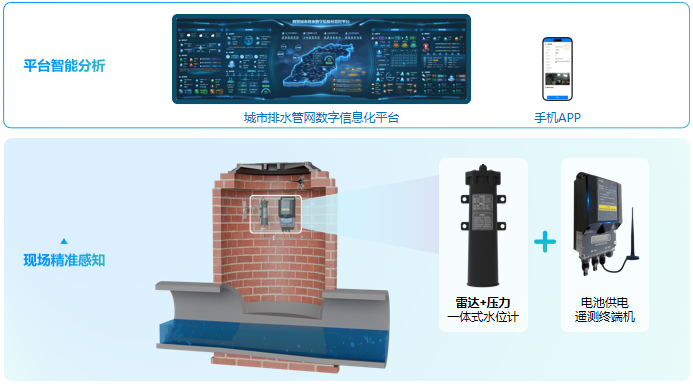

系统构成

窨井水位及井盖安全监测系统
窨井水位及井盖安全监测系统 监控中心平台

◆ 摸清淤堵现状

排水井液位监测,越限报警,及时发现管网淤积、堵塞

现象,提高管网运维时效。

◆ 助力排水防涝

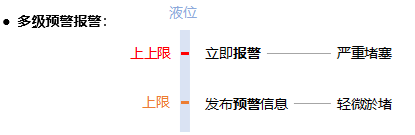

排水井液位监测、波动分析,多级预警

可对接智慧排水系统,联动排水泵站运行及时排涝。

◆ 消除马路陷阱

实时监测井盖安全,井盖非法开启/移位自动报警。

注:水位计可根据项目需求选择:投入式水位计、超声波水位计、投入+超声波双通道。

系统特点

智能上报模式,满足监测要求,同时延长电池寿命

● 非汛期定时上报,上报频率可设;

● 汛期自动上调上报频率,及时掌握现场情况;

● 报警加报、断网补报,保障信息及时性和完整性;

● 多中心上报,满足省、市、县多级管理需求



设备自供电,无需外接电源,轻松应对无供电环境

平升公司提供了两种供电方案可供选择:

太阳能自供电——太阳能智慧井盖DATA-2611

电池自供电——窨井水位监测终端DATA-6217



智能报警,及时发现异常情况

● 报警内容:水位数据越限、井盖状态异常、网络异常、设备电量低等

● 报警阈值可任意设置:可通过中心软件或本地蓝牙连接监测设备修改


● 报警渠道多样:报警信息发送至监控中心,并推送至管理人员手机

 现场设备

监测终端
太阳能智慧井盖

适用情况

● 适用于要求实时监测井下水位及井盖安全的情况。

产品特点

● 内嵌太阳能供电系统,提供源源不断电能,保障实时监测

● 内置位移+倾斜角度传感器,井盖丢失/倾斜/松动自动报警

● GPS定位井盖位置

● 防护等级IP68

● 天线在井盖外侧,4G/NB-IoT通信无阻。

  适用情况

● 井下壁挂安装

● 适用于采光差,但对监测频率仍有较高要求的情况

  产品特点

● 采集间隔1分钟,5年无需换电池

● 4G/NB-IoT无线稳定传输

● 窨井专用高增益天线,适应窨井下信号质量差的情况

● 防护等级IP68

● 配合行程开关,实现井盖非法开启、移位时自动报警

电池供电型窨井监测终端
水位计
投入式水位计 超声波水位计 双通道水位计

● 精确度高、稳定性好;

● 测量精度不受井下潮气及灰

影响;

● 需定期维护,避免探头遮挡

淤堵,影响测量。

● 非接触测量,避免探头被水

中杂质遮挡、淤堵

● 井口支架安装,无需下井操

● 测量有盲区

保证井下水位全域监测

水位较低时,启用超声波水位计

水位到达超声波水位计盲区时,启

用投入式水位计

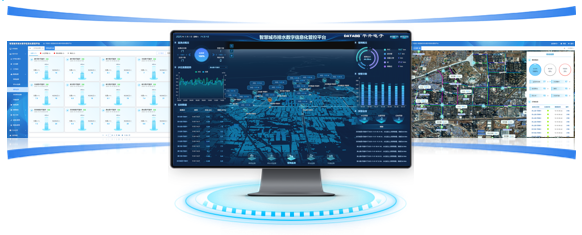

监管平台

管网监测一张图:一张图总览全局状态,掌握井盖位置、实时状态、井下液位和报警信息等

   窨井液位趋势分析:集中展示所有窨井井下液位变化趋势,便于优化管网调度管理

          测点单点分析:展示单个窨井的测点位置,井下水位,井盖倾斜、移位等信息

                                 手机APP:管理人员可以随时随地发现报警信息,根据测点位置自动生成导航路线

排水管网一张图

排水管网一张图

测点单点分析

测点单点分析

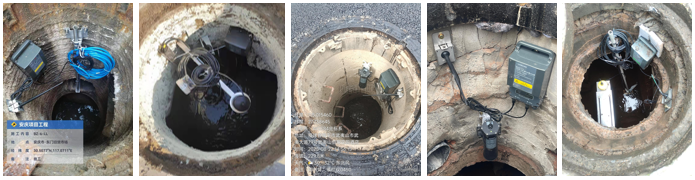

 典型案例

典型案例
