系统概述

      为解决农村饮水安全问题,山西某地建设了多座小型乡镇水厂,把源水经过滤、净化、消毒处理后通过加压泵输送到供水主管道,再通过各支管道把饮用水输送到多个自然村。
      为便于管理,供水单位在每个村庄的供水管道入口安装了电动阀门、压力变送器和电磁流量计,并建设了阀门远程监控系统,实现了供水的远程监控和调度。



系统组成



阀门远程监控系统|电动阀门远程控制系统|阀门控制|供水管道阀门控制、流量压力监测解决方案



系统功能

      阀门监控
          实时监测电动阀门的开、关状态;远程开启、关闭阀门或调节阀门开度,提高管理效率、降低管理成本。
      压力监测
          实时监测管网压力,压力不足或过高时自动报警,保障用水合理供应、辅助调配水厂供给。
      流量监测
          实时监测供水流量、流量计异常自动报警,实现远程自动抄表、海量数据辅助分析用水规律。
      供电监测
          监控现场断电时主动告警,提醒管理人员及时处置故障。
      安防监测
          监控终端箱门打开自动报警、可扩展安防自动拍照功能,保障设备、设施安全。
      统计分析
          自动统计日、月、年供水数据报表;一键生成时段压力曲线,方便供水统计与分析。
      记录存储

          人员登陆日志、流量/压力历史数据、阀门操控记录、现场报警信息自动存储,便于事件追忆、事故追溯。



监控系统软件界面



 阀门远程监控系统|电动阀门远程控制系统|阀门控制|供水管道阀门控制、流量压力监测解决方案

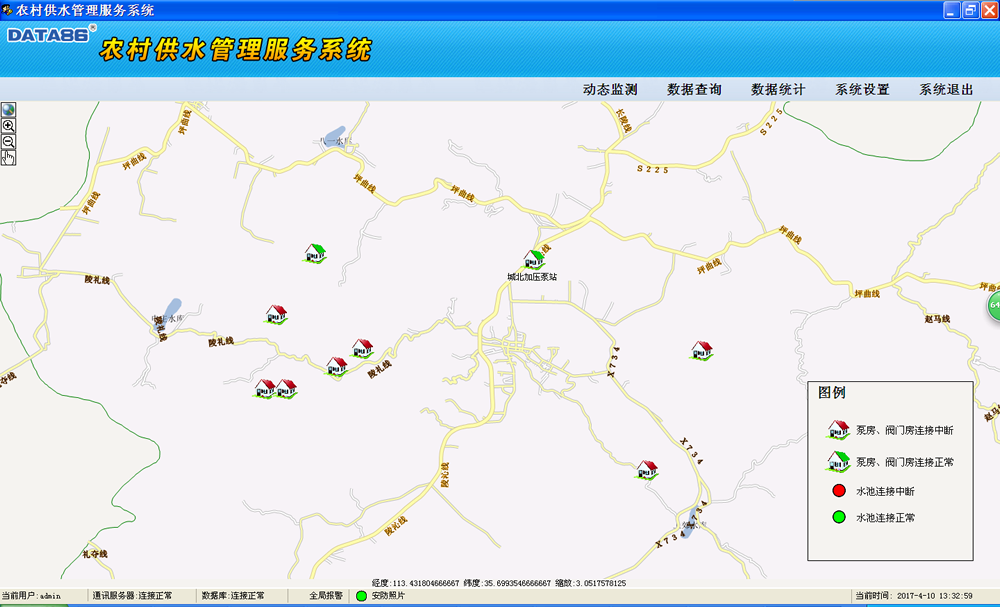

系统总览界面



阀门远程监控系统|电动阀门远程控制系统|阀门控制|供水管道阀门控制、流量压力监测解决方案

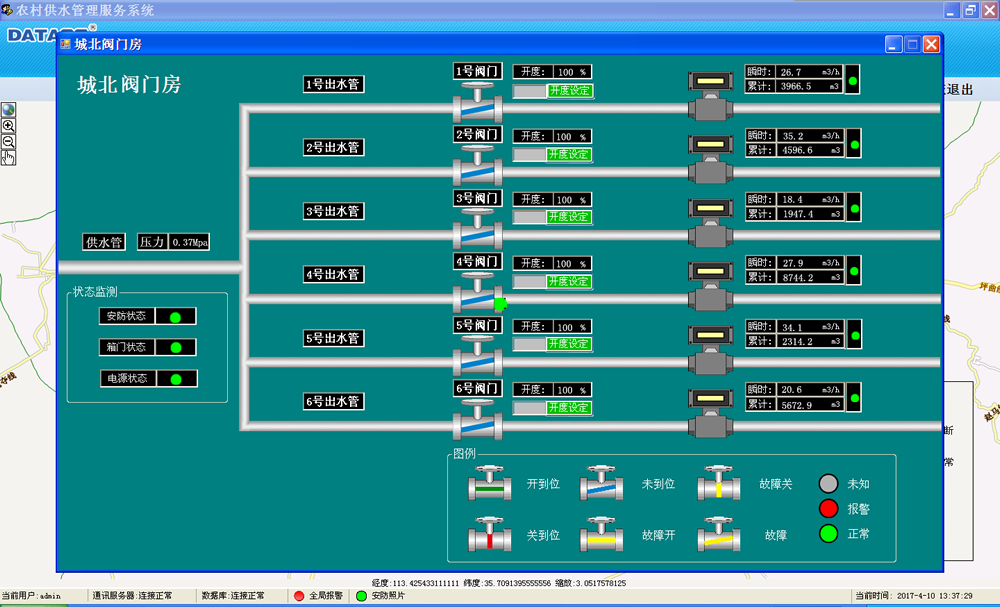

阀门实时监控界面





 阀门远程监控系统|电动阀门远程控制系统|阀门控制|供水管道阀门控制、流量压力监测解决方案

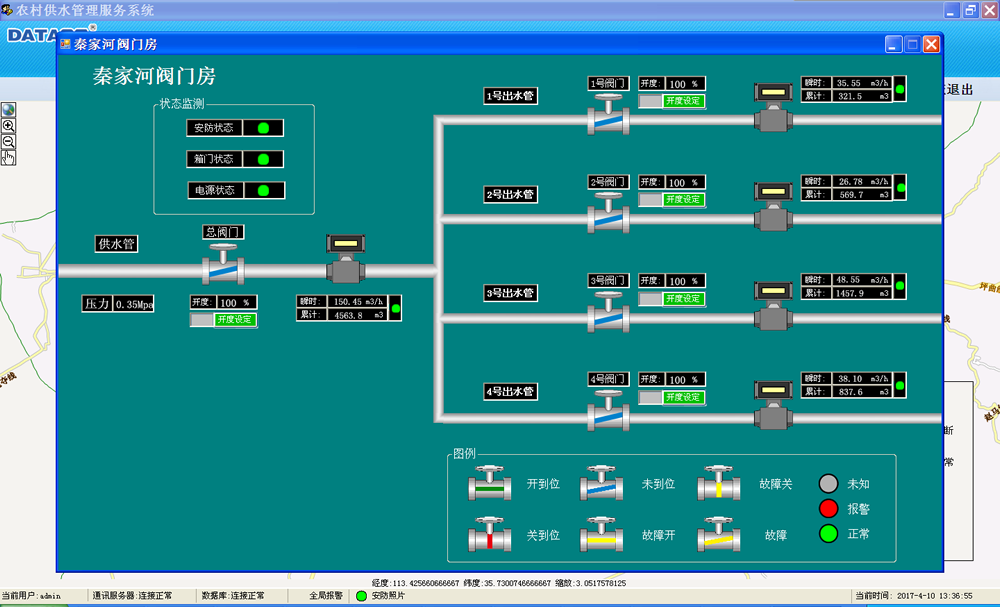

阀门实时监控界面





阀门远程监控系统|电动阀门远程控制系统|阀门控制|供水管道阀门控制、流量压力监测解决方案

报警、历史记录查询界面



系统特点

      兼容性强:现场供水监控终端接口丰富,可匹配各类电动/电磁阀、电磁/超声波流量计、远传水表、模拟量/串口压力变送器等。
      通信灵活:根据当地网络条件,可灵活选用GPRS、CMDA、4G、电台、网桥等通信方式。
      操作简单:监控软件界面简洁明快,图形化展现现场工艺,阀门操控简单、直观。

      无缝对接:监控软件可通过OPC、数据库等多种形式对接供水调度平台或其它综合应用系统。

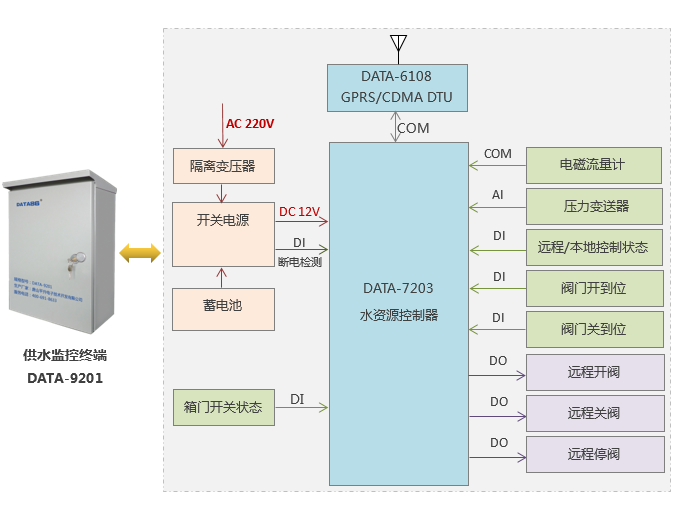

供水监控终端工作原理

  阀门远程监控系统|电动阀门远程控制系统|阀门控制|供水管道阀门控制、流量压力监测解决方案

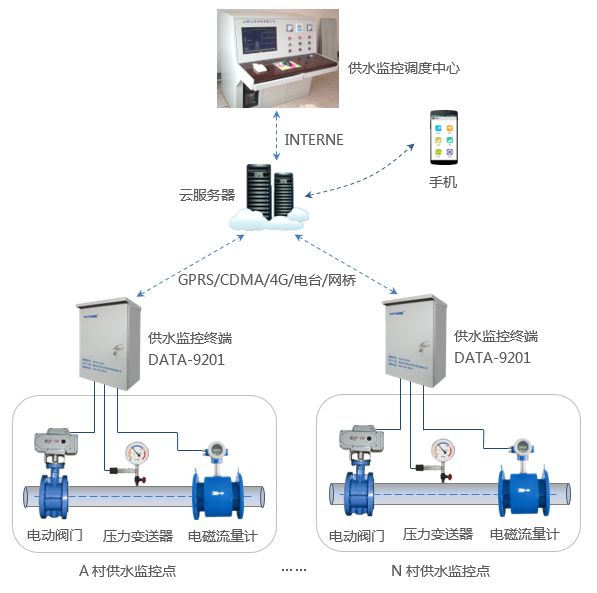

 工作原理示意图(以GPRS/CDMA通信为例)




主要设备组成

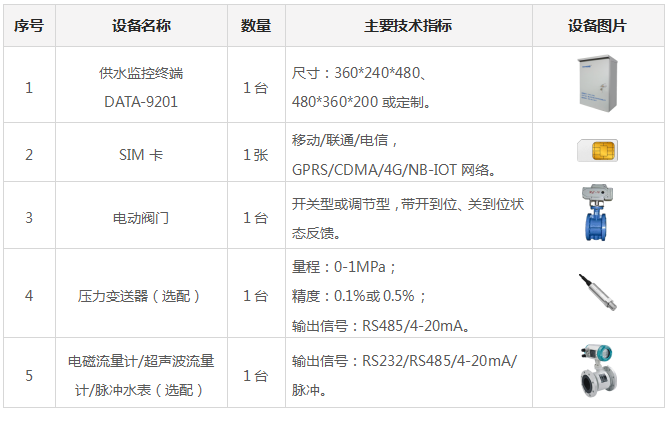

1、监控现场(单个测点)

阀门远程监控系统|电动阀门远程控制系统|阀门控制|供水管道阀门控制、流量压力监测解决方案

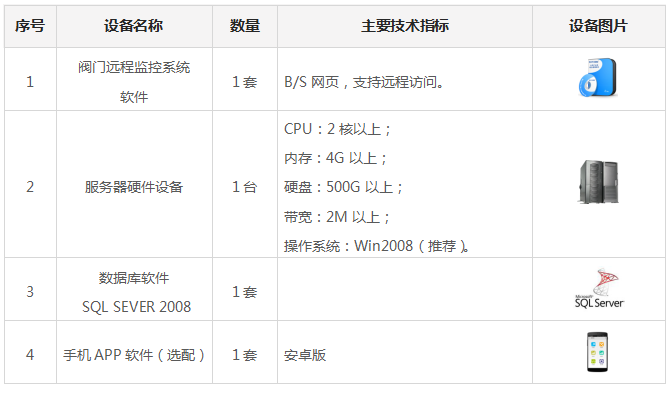

2、监控中心

阀门远程监控系统|电动阀门远程控制系统|阀门控制|供水管道阀门控制、流量压力监测解决方案

     备注:客户也可直接租用“平升云平台”,点击“云平台软件”了解详情。
