系统概述

自来水公司、工矿企业的水源井普遍数量多、分布分散,在管理上常存在以下问题:

        ◆ 需要不定时开关泵                           ◆ 水泵故障不能及时发现

        ◆ 操作人员需24小时轮班值守            ◆ 人员、交通等管理成本高



水源井智能监控系统专为解决上述难题而设计,可实现远程控制水泵的启停,远程监测水源井的运行状态、运行参数,完全满足无人值守所需的全部功能要求,还增加了多井自动联控、水势及水泵能效分析等功能,大大提高了水源井管理效率,大幅度降低了管理成本。


系统组成

水源井智能监控系统|水源井监控系统|水泵远程控制|水井监控|水源井监测系统|源水井监测|自备井监测|水源井远程监控|水源地深井远控|井群自动化监控



监控重点

水源井智能监控系统监控重点:设备状态、自动控制、安防报警、仪表数据

系统功能



水源井智能监控系统|水源井监控系统|水泵远程控制|水井监控|水源井监测系统|源水井监测|自备井监测|水源井远程监控|水源地深井远控|井群自动化监控系统功能:远程监测、自动控制、传输网络、安防监测、报警功能、高级分析。



系统主要组成设备



监控现场

监控中心

水源井监控终端包含:1. 测控型    2.启动、测控一体型

水源井智能监控系统软件

水源井远程监控系统配图传感设备:压力变送器、流量计、水位计、红外报警器、照相机

备注系统已兼容常见的压力变送器、水表/流量计、水位计、红外报警器、照相机等,未兼容的传感设备驱动可定制开发。



应用案例

案例1: 廊坊市清泉供水公司水源井智能监控系统
       廊坊市清泉供水公司肩负着廊坊市城区50余万居民的生产、生活用水供给,设计供水能力为8.3万立方米/日,平均日供水7.4万立方米。
       水司现有水厂三座,水源井64眼,每个水厂的水源均由多口水源井供给。水源井分散分布在廊坊市区的不同方位,和水司距离远近不一。



       通信网络
       水源井分布分散、距离有远有近,所以选择信号好、无通信距离限制的GPRS网络来实现水源井远程监控。
       水司供水调度中心可上INTERNET、具备固定IP,并且可为服务器分配端口号,因此选用了“公网专线”的组网方式。



       设备选择
       该项目中,水源井泵房内均已配置了水泵启动柜,因此采用了测控型的水源井监控设备,既节省成本又充分利用了泵房内现有设备。
       水司提出了安防监控的需求,我们通过在水源井泵房内增加红外报警器和串口照相机,实现了人员进入泵房即自动抓拍、上传照片的功能。



       现场及软件展示

水源井智能监控系统|水泵远程控制|水井监控|水源井监控系统

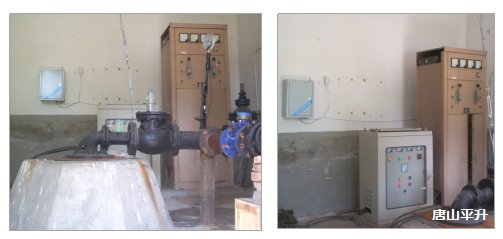

水源井监控设备(测控型)安装现场



水源井智能监控系统|水泵远程控制|水井监控|水源井监控系统

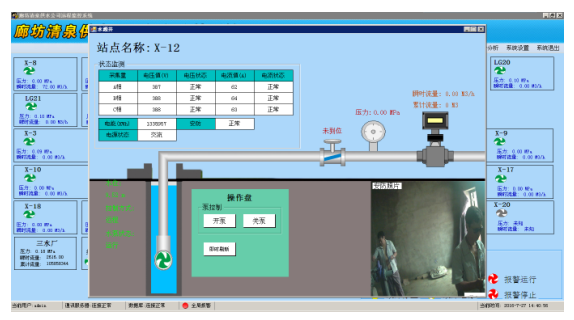

水源井智能监控系统软件界面



案例2—北京市丰台区农村供水水源井智能监控系统
       2014年初,北京市丰台区王佐镇打了9眼1300米的深井,用作该地区饮用水的地下水源。9眼深井提上来的水沿输水管线被输送到2公里外海拔120米处的清水池,清水池自流向多个村庄供水。



       通信网络
       监控中心建在清水池附近,与各水源井和清水池间均铺设了光纤,组成了局域网。因此,整个监控系统依托既有的光纤网络进行建设。
       监控中心既监测各水源井的水泵运行状态、出水流量和水源井处视频,远程控制水泵的启停,又同时监测清水池的水位和出水水质。



       设备选择
       该项目为新建项目,为节省费用,我公司按用户要求设计了启动、测控一体型的水源井监控设备,把水泵启动柜和远程监控柜合二为一,既节省了监控设备成本又省去了建设泵房的费用。



       现场展示

水源井智能监控系统|水泵远程控制|水井监控|水源井监控系统

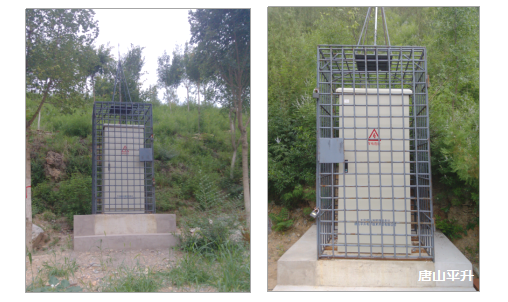

水源井监控设备(启动、测控一体型)安装现场



水源井智能监控系统|水泵远程控制|水井监控|水源井监控系统

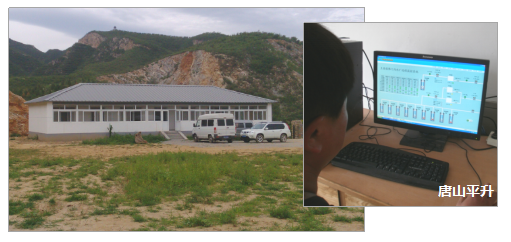

水源井监控中心



案例3—唐山三友化工股份有限公司水源井智能监控系统
       唐山三友化工股份有限公司坐落于唐山市曹妃甸工业区,是河北省重点化工骨干企业,是全国纯碱和粘胶短纤行业的排头兵。
       该公司厂区周边分布着38口水源井,为厂区内的生产和生活用水提供水源。以往,公司安排专人、专车不定时开关泵,但时效性较差、严重时甚至会影响生产。
       2012年,我们为该公司建设了水源井智能监控系统。



       通信网络
       该公司厂区周边GPRS信号质量良好,因此选用了经济实用的GPRS作为现场与中心间的通信方式。
       水源井监控中心位于厂区一角的供水泵房,但泵房内不具备上网条件,因此采用了GPRS-VPN的专网组网模式。泵房内的水源井监控设备及监控中心内的GPRS数传模块均安装了绑定固定IP的专网SIM卡。



       设备选择
       该项目中的水源井建设于不同时期,但均已投入使用多年,现场均配置有水泵启动柜,因此选用了测控型的水源井监控设备。



      现场展示

水源井智能监控系统|水泵远程控制|水井监控|水源井监控系统

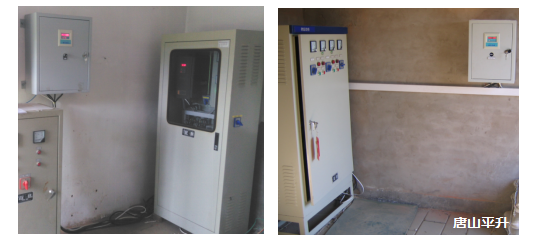

水源井监控设备(测控型)安装现场



水源井智能监控系统|水泵远程控制|水井监控|水源井监控系统

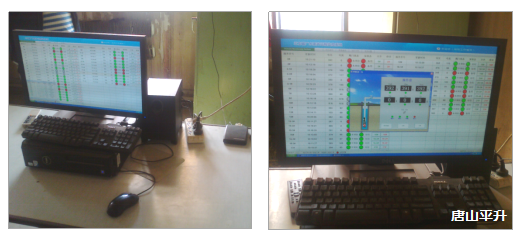

供水泵房内的水源井监控中心
