项目背景：
大庆市肇州县自来水公司有17眼水源井，均采用人工手动的方式启/停。水源井地点偏僻，道路泥泞，交通不便利，遇到刮风下雨，人工启/停水泵可能发生触电事故。此种管理方式不仅效率低，而且存在安全隐患。
项目需求：
结合水司的需求和现场情况，总结如下重点：
1、远程启/停水源井水泵；
2、可远程查看水泵的三相电压、三相电流以及总的用电量，水源井的水位、压力、流量；
3、由于水源井均为直供井，安防很重要，要求能看查看现场视频；
4、平时井房均上锁，如果有人进入需要视频记录并向监控中心报警；
5、预留水质监测功能；
6、水源井地点比较偏僻，最远的水源井与中心直线距离在10公里以上，有些井还在村里，铺设光纤费用太高不现实，水司倾向于采用无线传输。
项目分析：
前5条实现起来没有技术难点，但第6条实现起来确实有难度。
水源井处不能上网、要求视频监控、不铺设光纤，则只能采用4G无线传输，但存在三个问题：
1.现场视频不能实时上传至监控中心，否则会产生高额流量费用；应采用中心调用现场视频的方式，需水源井处有固定IP。
2.原计划采用移动4G网络，现场考察发现近一半的水源井所在地没有移动4G信号，但没移动4G信号的地方，电信和联通的4G信号很强。
3.监控中心能上网，但无固定IP。
解决方案：
平升工程师根据项目分析，决定基于不同运营商的4G网络构建VPN专网。水源井监控终端配备全网通带VPN功能的4G路由器，监控中心配备带VPN功能的路由器。终端4G路由器作为VPN客户端，主动与中心路由器组建专线。

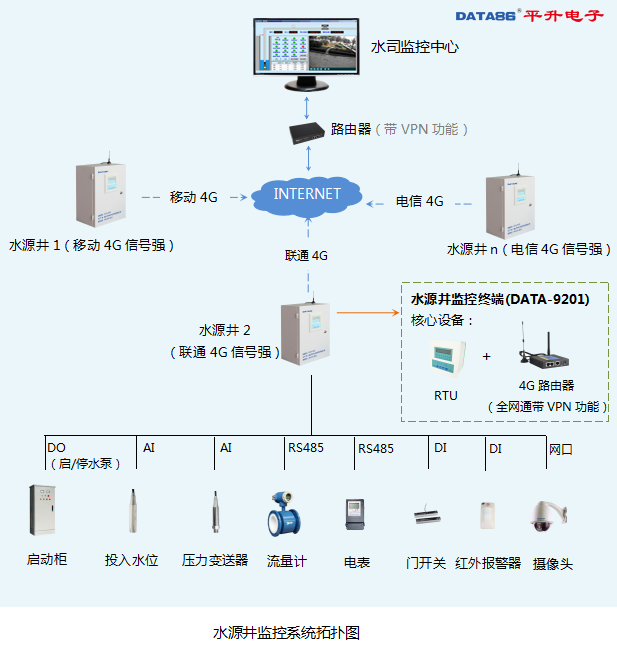

系统拓扑图：
4G全网通VPN组网模式有三点优势：
1、现场终端采用的4G路由器（具备硬件VPN功能）是4G全网通模式，联通、电信、移动都支持，客户可根据现场网络选择信号好的运营商；
2、水司监控中心路由器只需能上公网并且支持VPN即可，无需固定IP地址，减少了很大一笔费用，本项目中的路由器价位也就在2000元左右；
3、系统保密性强，没有硬件授权的接入点无法看到数据。

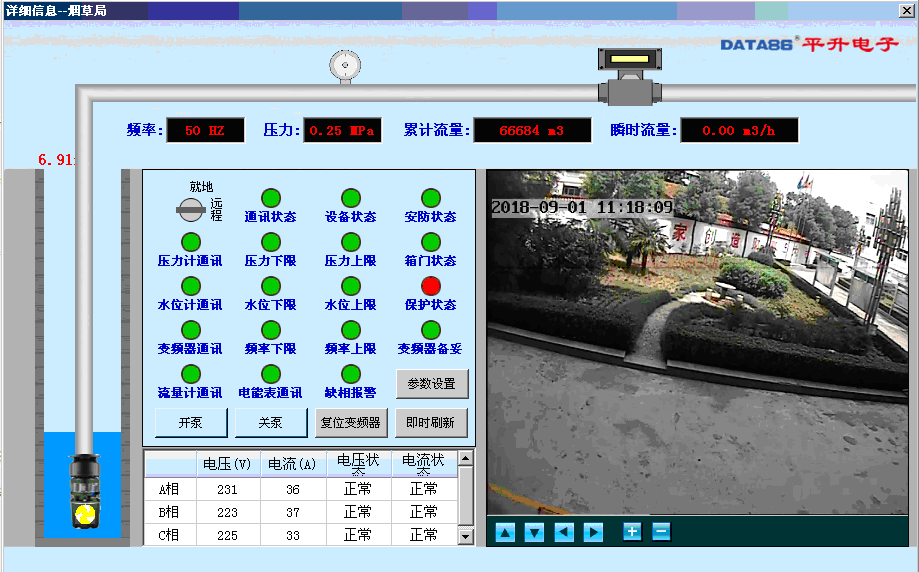

软件界面：

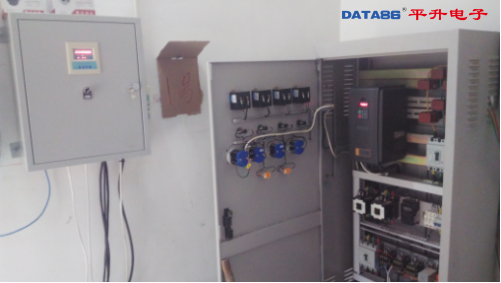

安装现场：
总结：
由于采用4G网络传输数据，每月的流量是用户比较关心的问题，平升公司的工程师自然考虑到如何解决这个问题：
1、采用物联网卡：目前物联网卡的费用已经低至：240元/年 48G；
2、视频传输采用本地存储（不上传），60天覆盖一次数据，平台可以随时调用视频；另外就是触发上报，门开关报警，红外报警触发之后立即上传视频。
目前客户办理的240元/年48G的流量套餐完全满足工艺需求。
此项目是2016年建立，目前已经稳定运行2年，完全满足客户需求，达到了当初设计的标准，得到水司领导的一致好评。
