项目背景:

黑龙江省某市一水库水电站,为了提高发电效率,避免发电机的功率浪费,安装了一套水电站水文实时监测管理系统。该系统监测上游各支流的降雨量,监测本地水库和上游水库的水位雨量情况,给水库蓄水量、水电站发电起指导作用:当水量大时启用大功率的发电机组,水量小时启用小功率的发电机组。


项目情况:

水电站水文实时监测管理系统|水电站水情自动测报系统|水情自动测报系统在水电站的应用|水雨情监测|自动雨量站|水雨情遥测

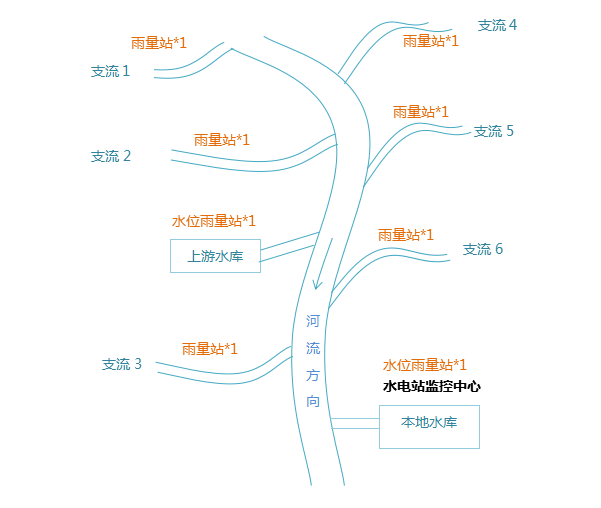

测点和中心分布图



解决方案:

水电站水文实时监测管理系统|水电站水情自动测报系统|水情自动测报系统在水电站的应用|水雨情监测|自动雨量站|水雨情遥测

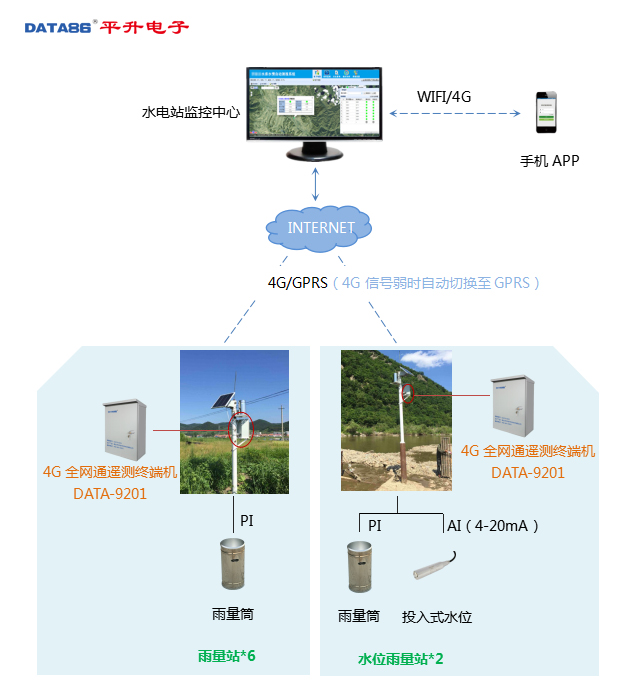

水电站水文实时监测管理系统拓扑图

系统说明:

测点:

水电站水文实时监测管理系统包含8个测点:6个雨量监测站、2个水位雨量监测站。

6个雨量监测站分别安装在入库河流的各支流区域内,实时监测雨量信息;2个水位雨量监测站分别安装在主河流的上游水库和本地水库,实时监测水位和雨量信息;通过上游支流和上游水库的水位雨量信息判断主河道的水量变化,进而判断本地入库的水量。

监控中心:

监控中心设在水电站管理中心,管理员通过电脑端监控软件和手机APP可远程实时监测各测点水雨情,辅助管理发电机组的工作,提高发电机工作效率。

如果各支流和水库雨量小或者没有雨量,那么近期河道水量几乎不会增多,水库的水位也不会上升,发电的水量不会变大,这样发电机组不需更换。如果雨量大,那么近期河道水量会增多,水库的水位会上升,发电的水量会变大,这样发电机组可以更换大功率的发电机,达到多发电的目的,且提高了发电效率。

通信网络:

采用4G无线网络通信,个别无4G信号的地方采用GPRS网络传输(移动)。各测点遥测终端机通过4G(或GPRS)网络将现场数据上传至监控中心。



现场照片:

水电站水文实时监测管理系统|水电站水情自动测报系统|水情自动测报系统在水电站的应用|水雨情监测|自动雨量站|水雨情遥测

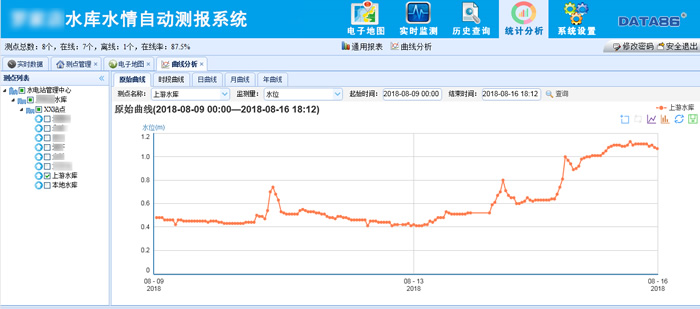

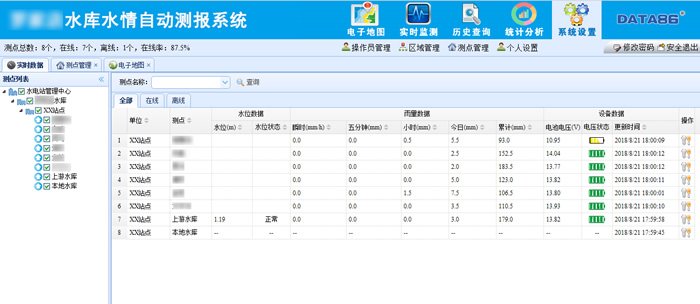

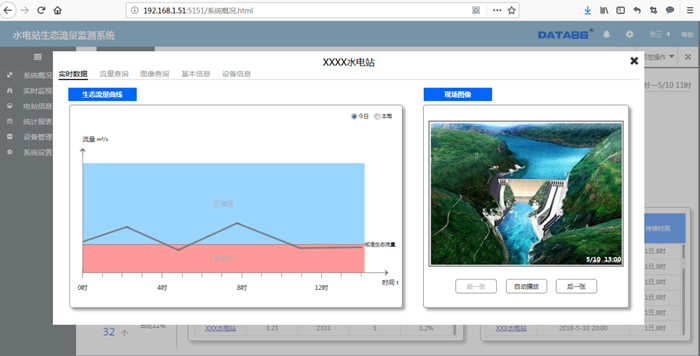

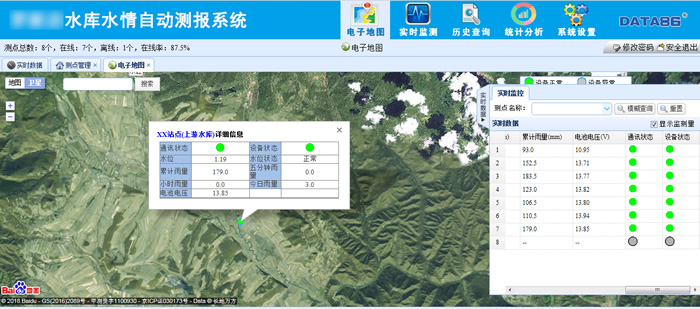

软件界面:

 水电站水文实时监测管理系统|水电站水情自动测报系统|水情自动测报系统在水电站的应用|水雨情监测|自动雨量站|水雨情遥测

 水电站水文实时监测管理系统|水电站水情自动测报系统|水情自动测报系统在水电站的应用|水雨情监测|自动雨量站|水雨情遥测


水电站水文实时监测管理系统|水电站水情自动测报系统|水情自动测报系统在水电站的应用|水雨情监测|自动雨量站|水雨情遥测



应用效果:

因地处山区,观察各支流和上游水库的水雨情需开车很久才能到达,且不能保证数据的及时性和有效性。此系统安装好以后节省了大量人力和财力的支出,并且信息的及时性也远胜人为观察,大大地提高了发电的效率,节省了成本,创造了更多的经济价值。
