应用案例1——湖南省永州市河道水闸在线监控系统

项目概况

      2015年11月,湘江流域发生了较大的冬汛,多处水利工程损毁严重。湖南省永州市某排涝泵站的闸门、泵组、变压器等也不同程度受损,损失近200万元。

      水利局于2016年初组织对该排涝泵站进行升级改造,更新了受损的电气和控制设备,我公司为该项目配套提供了水闸、排涝泵组在线监控系统。



现场工艺

河道水闸在线监控系统|闸门自动化控制系统|水闸远程控制系统|水闸、排涝泵组无人值守监控|闸门控制系统|水库闸门智能监控——唐山平升电子技术开发有限公司

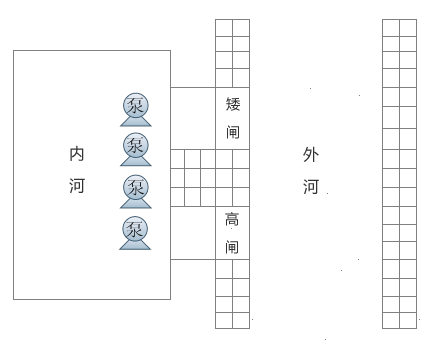

       现场工艺如图所示,排涝泵站负责汛期将内河中的洪水排放到外河,主要设备为4台排涝泵和1矮1高两座电动闸门,具体如下:

       ① 当内河水位达到警戒水位、外河水位低于警戒水位时,打开矮闸,内河河水经矮闸自流到外河中,默认闸门全开。

       ② 当外河水位达到警戒水位时,为防止外河河水倒灌到内河,关闭矮闸;当内河、外河水位均达到警戒水位时,打开高闸(全开)、并顺序开启内河中的4台排涝泵,将内河河水强行排放到外河中。

       ③ 当内河水位低于警戒水位时,依次关闭各排涝泵,关闭高闸。



系统组成



河道水闸在线监控系统|闸门自动化控制系统|水闸远程控制系统|水闸、排涝泵组无人值守监控|闸门控制系统|水库闸门智能监控——唐山平升电子技术开发有限公司

河道水闸在线监控系统拓扑图



系统功能

水位监

       实时监测内河、外河水位,可设置多级预警,水位较高、水位超高时自动提示。


设备监测

       监测闸门及排涝泵组的电压/电流、工作状态、故障状态、控制方式及闸门升降高度等,排涝泵站的运行状况一目了然。



运行控制

       现场手动控制——通过现场测控终端手动控制闸门的升、降、停和排涝泵组的启动、停止;

       远程手动控制——通过监控软件远程手动控制闸门的升、降、停和排涝泵组的启动、停止,支持远程调节闸门开度,实现现场无人值守。

       逻辑自动控制——高/矮闸门、排涝泵组根据内河和外河水位自动启、闭,无需人为干预,实现智能化自主运行。


视频监视

       同步监控内河、外河、闸门、泵组的实时视频,视频和数据既可同屏显示也可分屏显示,全面展示现场真实场景。


故障报警

       供电异常、闸门/排涝泵组故障、仪表通信中断、设备控制失效时自动报警,以便及时检修、维护。


统计分析

       监控软件可一键生成数据统计报表、时段分析曲线,便于设备运行分析和优化管理。


记录存储

       数据记录、操作记录、历史影像等自动存储,可随时查询、调用,便于事故追溯。


软件界面



河道水闸在线监控系统|闸门自动化控制系统|水闸远程控制系统|水闸、排涝泵组无人值守监控|闸门控制系统|水库闸门智能监控——唐山平升电子技术开发有限公司

系统总览界面



   河道水闸在线监控系统|闸门自动化控制系统|水闸远程控制系统|水闸、排涝泵组无人值守监控|闸门控制系统|水库闸门智能监控——唐山平升电子技术开发有限公司

闸门控制界面

河道水闸在线监控系统|闸门自动化控制系统|水闸远程控制系统|水闸、排涝泵组无人值守监控|闸门控制系统|水库闸门智能监控——唐山平升电子技术开发有限公司

 曲线分析界面



应用效果

       该套系统的应用,极大的提高了排涝泵站的管理效率,大大解放了人力,实现了现场无人值守和设备自动化运行。

       系统的预警、报警机制,一方面显著提升了汛期排涝的应对能力;另一方面又做到了及时发现并处置设备故障,做到了防范于未然,得到了业主单位和排涝泵站管理人员的高度肯定。



主要设备组成

1. 监控现场

       (1)矮闸、高闸监控现场(单个测点)

河道水闸在线监控系统|闸门自动化控制系统|水闸远程控制系统|水闸、排涝泵组无人值守监控|闸门控制系统|水库闸门智能监控——唐山平升电子技术开发有限公司



       (2)排涝泵组监控现场(单个测点)

河道水闸在线监控系统|闸门自动化控制系统|水闸远程控制系统|水闸、排涝泵组无人值守监控|闸门控制系统|水库闸门智能监控——唐山平升电子技术开发有限公司



2.监控中心

河道水闸在线监控系统|闸门自动化控制系统|水闸远程控制系统|水闸、排涝泵组无人值守监控|闸门控制系统|水库闸门智能监控——唐山平升电子技术开发有限公司

     备注:客户也可直接租用“平升云平台”,点击云平台软件了解详情。





应用案例2——阳东县红江拦河闸重建工程水闸自动化监测与控制系统

作者:冯超 0315-7353615、7353617、7353618



项目背景

阳东县红江拦河闸是一宗以灌溉引水为主,兼顾发电的大型水闸,经过多年运行,水闸设施老化陈旧,只能本地手动控制,存在严重的安全隐患。

为消除工程安全隐患,确保工程安全运行和人民生命财产安全,当地政府重建红江拦河闸,并配套平升公司的水闸自动化监测与控制系统,实现闸站的“无人值守”远程自动控制和实时监测。



水闸自动化监测与控制系统现场图



现场情况

红江拦河闸重建工程由红江闸断桩山闸组成,两座水闸均有中控室。

• 红江闸净宽150米,共15孔闸,设计最大过闸流量为3750立方米/秒。

• 断桩山闸净宽30米,共3孔闸,设计最大过闸流量为750立方米/秒。

• 机旁箱通过启闭机控制水闸的开/关



水闸自动化监测与控制现场

闸门控制现场



解决方案

借助水闸自动化监测与控制系统,东湖灌区总监控中心和各闸站中控室,通过光纤网络,在监控中心软件可远程监测闸站设备运行状态、闸站水情,远程开/关闸门、控制闸门开度。

1. 系统拓扑图

水闸自动化监测与控制系统拓扑图



2. 系统功能:

远程控制:闸门的开到位、关到位、闸门开度。

远程监测:闸前、闸后水位;闸位;瞬时流量,累计流量;每个启闭机的运行状态、机组单相电流、三相电压。

本地显示和控制:LCU柜自带触摸屏,实时显示现场数据,执行开、关闸门操作。

流量计算:通过闸门的开度以及闸前闸后水位计算水流流量。

报警功能:水位超限、电流超限、电压缺项、电机过载、通讯中断,自动报警。

光纤通信:LCU控制柜通过光纤网络与中控室和总监控中心通讯。



监控软件

1、主界面数据总览:展示所有水闸的流量、水位、闸位状态、机组电气状态等。

2、组态控制界面:具有组态界面展示,动画模拟闸位实时状态,每个闸门的开、关、开度控制等操作控制直观简便。



水闸自动化监测与控制系统红江闸出厂前监控软件界面

红江闸出厂前监控软件界面



水闸自动化监测与控制系统断桩山闸出厂前监控软件界面

断桩山闸出厂前监控软件界面
