应用部：孟祥辉
一、项目概况
本项目为内蒙古某地供水管网和水源井监测项目，主要监测管网压力、流量、积水状态（预留）和水源井水泵运行状态、参数及出水压力、流量、现场图像，通过GPRS和CDMA两种通讯网络上传至监测中心服务器（有固定IP），通过BS监测软件界面进行展现。

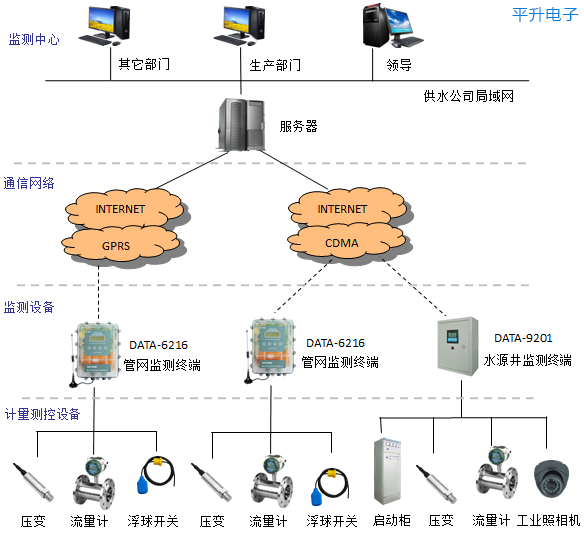

二、系统拓扑图
三、系统功能
用户可通过电脑或手机APP访问系统，查看各测点实时数据、位置信息、历史记录和报警记录等信息。
管网测点主要监测瞬时流量、累计流量和管道压力；水源井测点主要监测出水压力、瞬时流量、累计流量和泵的运行状态、电压、电流。
用户对监测软件提出了一些特殊要求，主要是：
① 自动判断水流流向
② 自定义设置白天和晚上压力报警值
③ 自定义设置白天和晚上报警时间分界点
④ 电子地图上可用不同图形代表不同测点类型
为满足用户需求，本系统中增加了用水状态、水流方向、电池状态、信号状态、百度经纬度和安装位置等信息展示。
★ 用水状态：根据瞬时流量数据判断是否用水，绿色叶轮转动代表用水状态；红色叶轮代表未用水状态；黄色叶轮代表流量计故障。
★ 水流方向：软件中可设定测点的管网方向（东西或南北），依据瞬时流量的正负来判断水流方向（如设定为“南北”时，瞬时流量正时为南向、负时为北向），用图形显示在实时数据列表上，可直观的查看。

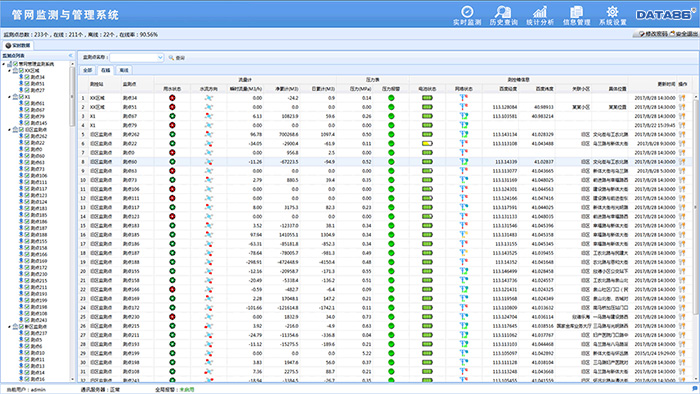

实时数据展示界面
★ 百度经纬度和位置信息：可手动输入真实经纬度（自动转为百度经纬度）或在百度地图上用鼠标点选位置。
★ 不同图标区分测点类型：
圆点——表示管网监测点；
三角形——表示小区入口监测点；
正方形——表示水厂监测点；
梯形——表示水源井监测点。
监测软件还支持在详细信息里显示地理信息（如百度经纬度、真实经纬度）和其它自定义信息等。

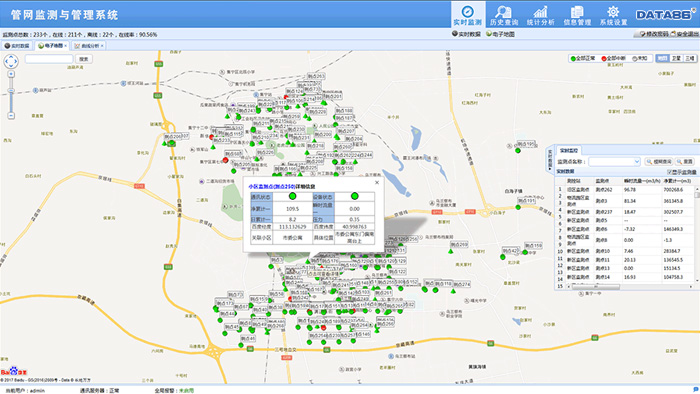

电子地图展示界面

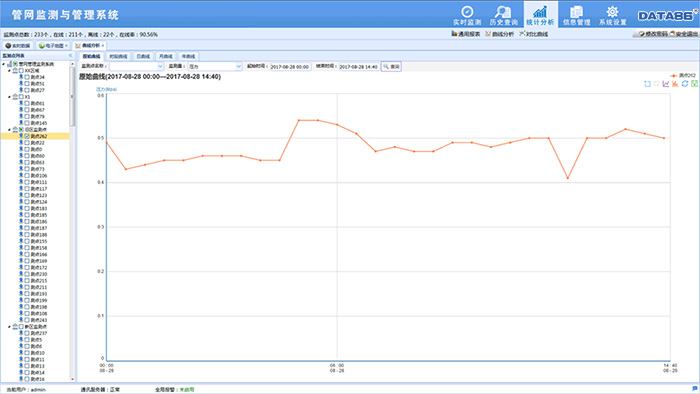

历史曲线展示界面
四、安装现场照片

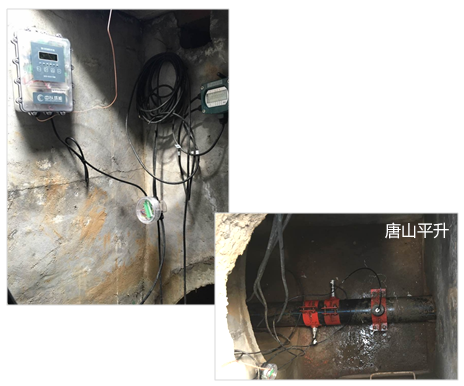

管网监测现场

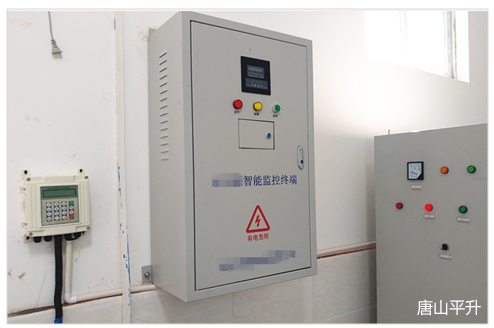

水源井监测现场
