GPRS/CDMA无线监控系统中常用的组网方式

常用的组网方式有：公网专线组网、VPN专网组网、域名解析。

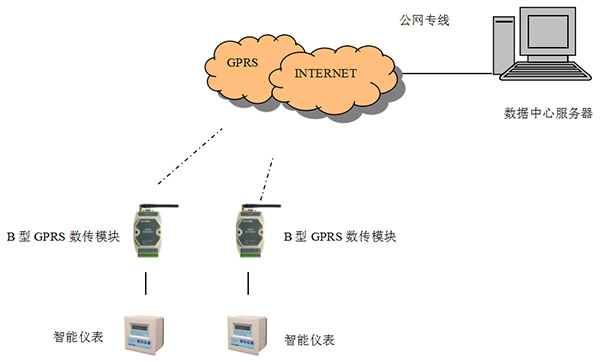

一、公网专线组网

1、组网要求：

       1）电信、联通或铁通等公司铺设一条数据专线并提供一个INTERNET公用网络上的固定IP，供中心服务器使用。

       2）所有GPRS数传模块（DTU或遥测终端RTU）中使用的数据卡必须开通短信功能和GPRS功能。

       3）所有GPRS数传模块的GPRS工作模式统一设置为TCP或UDP，且必须与中心服务器系统软件的工作模式一致。

       4）现场使用B型GPRS模块（通过参数设置成B型）。

2、组网特点：

       1）现场监测数据通过移动（或联通）公司数据网络进入INTERNET公用网络，并在INTERNET上传输。

       2）数据中心服务器可以与多个B型GPRS数传模块进行数据通信。

       3）1个B型GPRS数传模块可以与多个数据中心进行数据通信。

3、适用范围：公网专线组网适用于监测点数量多，数据传输频率和实时性要求高的应用。

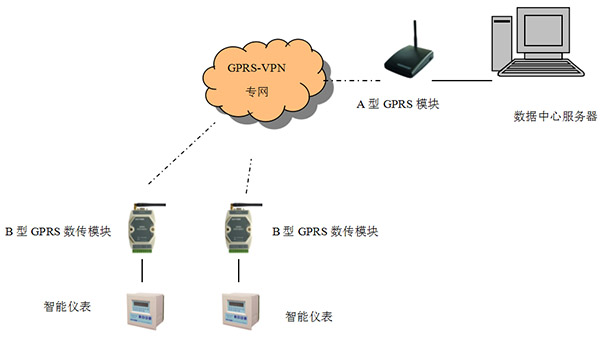

二、VPN专网组网

1、组网要求：

       1）所用数据卡必须开通短信功能、GPRS功能。

       2）移动公司提供一个APN接入点，并为每张数据卡绑定固定IP。

       3）数据中心使用A型GPRS数传模块，现场使用B型GPRS数传模块。

       4）所有数传模块GPRS工作模式必须设置为UDP。

2、组网特点：

        1）数据在移动公司数据网络内部传递，不进入INTERNET网络。

        2）1个A型GPRS数传模块可以与多个B型GPRS数传模块进行数据通信。

       3） 1个B型GPRS数传模块可以与多个A型GPRS数传模块进行数据通信。

3、适用范围：VPN专网组网适用于监测点数量较少（一般100个以下），数据传输频率高、实时性要求强、网络安全性要求高的系统。

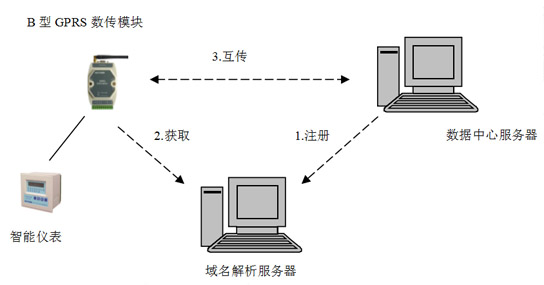

三、 域名解析

1、 组网要求：域名解析是公网专线的一种模式，要求监测中心具备宽带（类型：光纤、ADSL等），并安装域名解析软件。现场远传设备内配置一张开通GPRS功能的SIM卡。

2、 实现方法： 第一步、数据中心服务器通过域名解析软件，把自己的IP地址向域名解析服务器进行注册。第二步、现场GPRS数传模块访问域名解析服务器，获取到该IP地址。第三步、进行远程数据传输。

3、 适用范围：域名解析适用于中心没有固定IP，监测点数量较少，数据传输频率不高、实时性要求不强、网络安全性要求不高的系统。
