关于遥测终端机RTU与称重雨量计调试的那些事

应用部：吴坤



在调试之前，先确认遥测终端机RTU与雨量计的接线正确。尤其注意：有些厂家的设备实际接线与设备标注相反。



调试步骤：

1、安装OTT雨量计的读参工具，用来识别或更改雨量计参数。

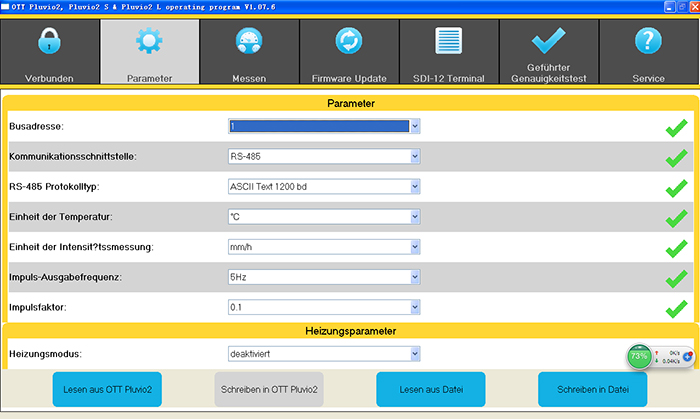

2、用OTT工具确认串口参数配置

注：波特率选用19200，N，8,1







配置好雨量计串口参数后配置RTU参数：

1、打开遥测终端机RTU（DATA-6311）工具软件修改OTT雨量计参数，如果参数默认好可不用执行本次操作。

注：如需更新程序，更新完再重新选择设备。

2、配置中心参数

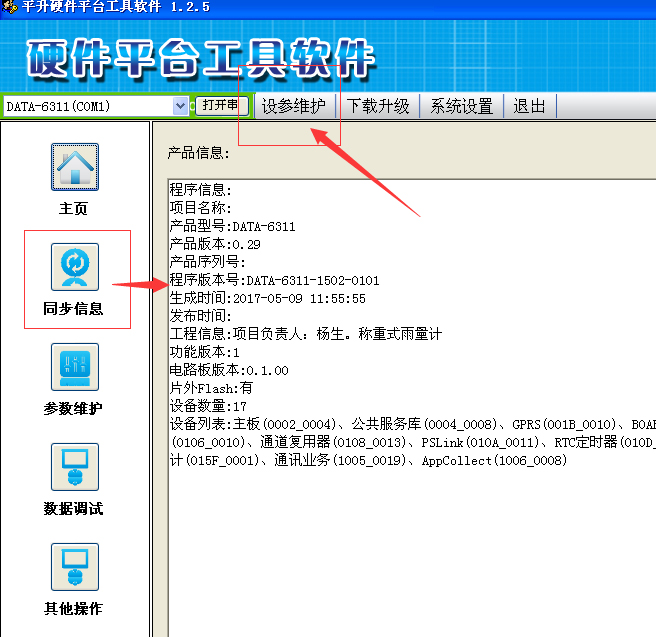

同步参数—核对参数信息—设参维护配置详细参数—配置OTT雨量计详细参数

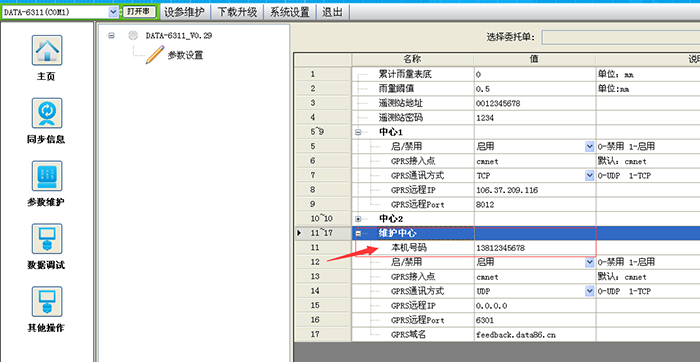

注：维护中心选项中本机号码中必须填写真实的数据卡卡号并做好记录，否则设备将失去远程维护功能。

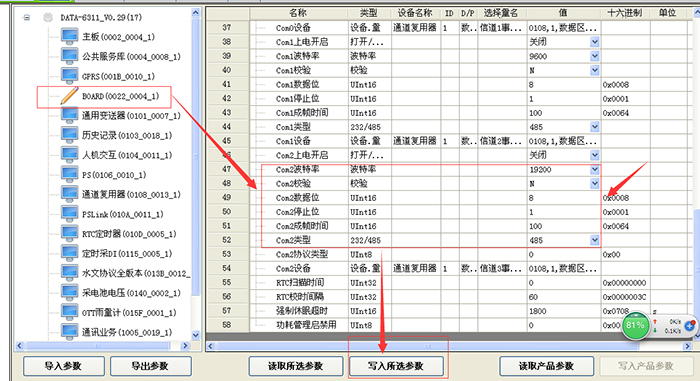

3、设置与OTT通讯参数：

参数维护—底层参数维护—COM2







注：可以选中更改好的几项参数点击写入当前（设参时间短），写入后可以读参进行确认。

所有参数设置完成后雨量筒注水并观察遥测终端机RTU的液晶显示。
