A型GPRS模块与力控组态对接时的注意事项

应用部：李康宁



在一些采用GPRS-VPN组网的监控系统中，客户会选用力控组态作为上位机软件，但在A型GPRS模块与力控组态对接的环节经常出现问题。为此，我总结了以下注意事项：



1、正确安装驱动。

因为力控组态有不同的版本，安装GPRS模块驱动时一定要对应相应的软件版本，如力控V7.0组态软件要安装V7.0的设备驱动，如果驱动安装错误将不能正常连接。

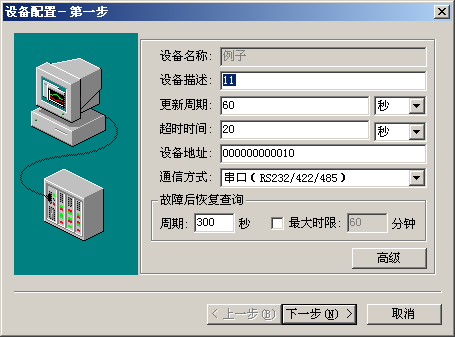

2、正确填写参数。





“更新周期”建议填写大于60秒。因为力控组态的驱动没有做分包处理，时间短的话会引起数据粘包，这样回来的数据会在不同的测点上出现。

“超时时间”建议设置为大于20秒，以应对GPRS网络延时。

“设备地址”一定要为6个字节，建议填写A型GPRS模块SIM卡号，后面用0补齐。

“通信方式”选择串口（RS232/422/485）。

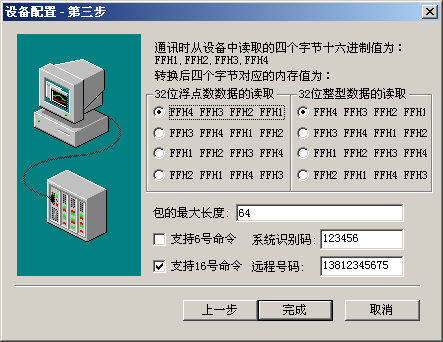

“系统识别码”默认为123456，若A型GPRS模块的系统识别码已修改，则此处的系统识别码与其保持一致。

“远程号码”填写现场B型设备的SIM卡号（不能勾选支持6号命令，只能勾选支持16号命令）。

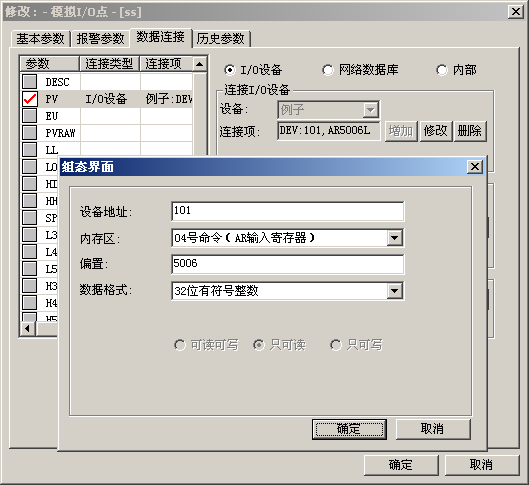

3、正确填写量（以模拟量为例）。





设备地址：如现场设备为平升控制器，其默认地址为101；若已修改，则根据实际情况填写。

内存区：04号命令（AR输入寄存器）。

偏置：地址表上的地址去掉首位。

数据格式：占用两个寄存器，选32位有符号整数；

占用一个寄存器，格式有符号，选16位有符号数；

占用一个寄存器，格式无符号，选16位无符号数。
