水文监测数据通讯规约如何配置用户自定义扩展区

用部：孟祥辉



在水文协议中，各个要素都做了规定，有一个要素区是E0H～FFH为用户自定义扩展区，当用户使用这个区域的要素上报时，可进行一下配置即可实现。



1、水文协议上行报文：

7E7E250010000006000A33003A020235170313000101F1F1001000000648F0F01703130000

39230001040120190000002619000000452000000484FF02110060FF0308233812131203310A

报文中除了标识引导符FF02（设备温度）和FF03（信号强度）是自定义扩展区，其他都是水位协议的标准格式，在通讯服务器中，标准格式不需要特殊配置，只配置用户自定义扩展区即可。



2、水文协议通讯服务器配置：

1）、打开通讯服务器的CommDevice下的Config.xml文件，配置成以下格式：

<扩展要素列表>

  <扩展要素>

        <名称>设备温度</名称>

         <引导符>FF02<引导符>

        <数据定义>11<数据定义>

  <扩展要素>

  <扩展要素>

       <名称>信号强度</名称>

       <引导符>FF03<引导符>

       <数据定义>08<数据定义>

 </扩展要素>

</扩展要素列表>

正确填写引导符和数据定义；填写好中心站地址、地址编码类型和密码等相应设置。

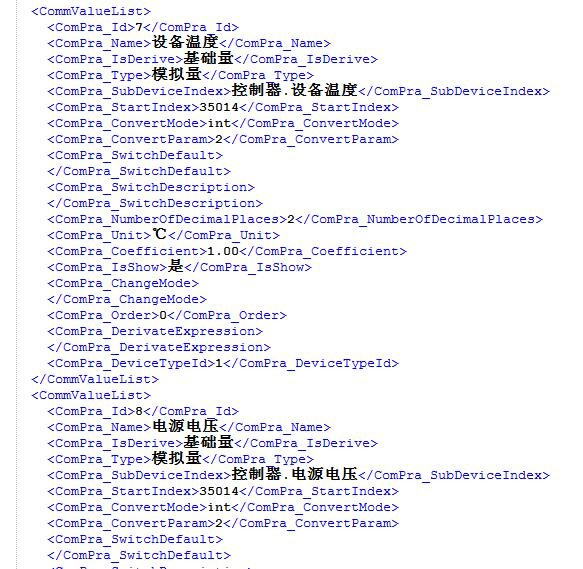

2）、打开通讯服务器的UserStation下的Config.xml文件，配置需要的变量，如图所示：

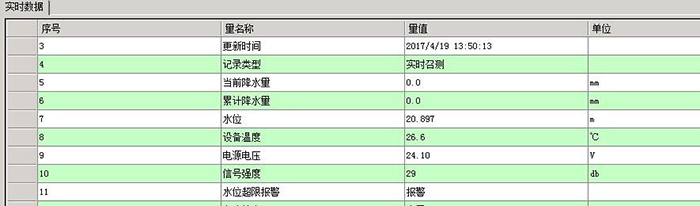

3、配置好后通讯服务器显示内容：

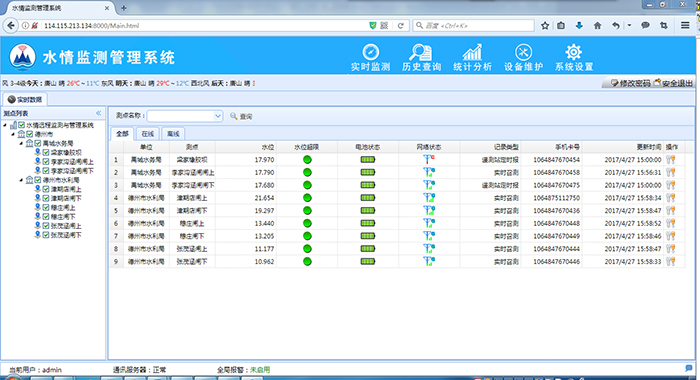

4、BS客户端显示内容：
