如何将OPC数据接入平升软件

软件部：董伟、耿艳敏



在实际项目中，经常会遇到整合第三方平台数据到我方系统的情况，第三方平台的接口方式有很多种,如:OPC、WebService、数据库等等，这次我们介绍的就是针对于OPC方式的接口软件。

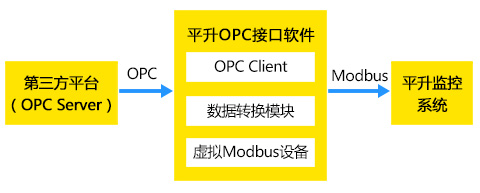

一、功能示意





1、第三方平台提供数据的接口一般为OPC Server。

2、接口软件作为OPC Client连接第三方平台，并根据配置同步数据。

3、接口软件将数据转换到“虚拟Modbus设备”的相应地址，转换规则也由软件配置来确定。

4、接口软件将数据以Modbus协议上报给我方系统。



二、软件使用

为方便现场人员使用，接口软件中提供了OPC数据界面、Modbus数据界面，用于配置和查看数据。

1、OPC数据界面

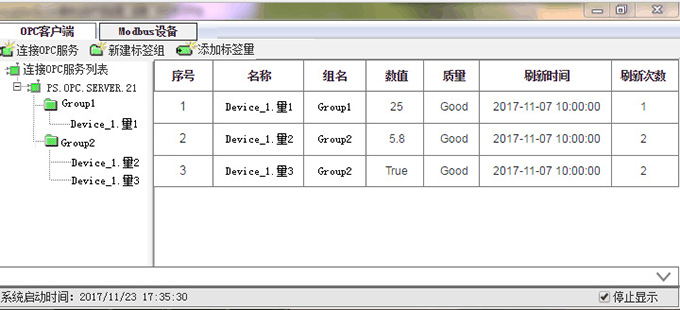

OPC数据界面中可以配置从OPC Server取哪些数据，并可以在界面中实时的查看当前已配置的数据的值、质量等信息。如下图所示：





2、Modbus数据界面

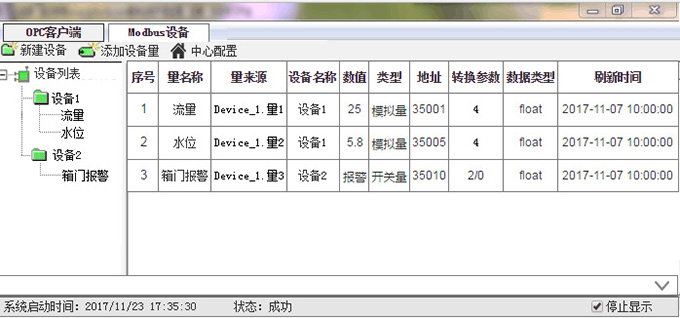

Modbus设备界面中可以将OPC中取得的数据，转换到相应的Modbus地址中，并设置相应的数据格式。为了方便调试，界面中还可以实时查看当前数据。如下图所示：
