泵系统运行中电流超标的简要解释

硬件部：邓志超

近日在一客户的咨询中，提到我们数据采集控制器RTU采集到的水泵系统中电机的电流超过了正常值，之后向客户进行了详细的了解。相关情况简要归纳如下：客户使用的水泵系统，在反冲洗的时候，电机电流正常；去掉反冲洗系统，电流明显增大。

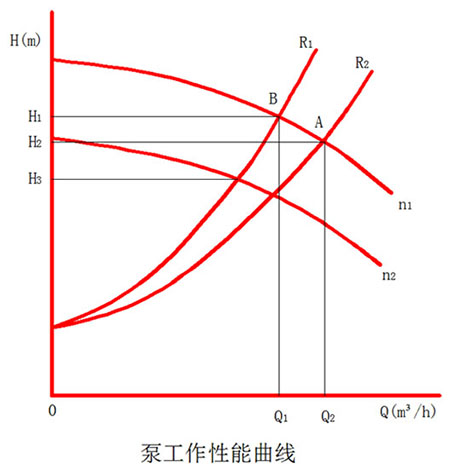

上述现象的发生，可根据泵的特性曲线进行分析，泵的运行是一个相对平衡的过程，当反冲洗的时候，电机电流正常，说明泵的扬程与管路系统的阻力相匹配，泵运行在曲线的B点（见图），属于正常工况点；当改变使用工艺，不在反冲洗的时候，此时的管路系统阻力降低，泵的扬程远远大于管路系统的阻力，泵的扬程富余量比较大，泵的运行点逐渐偏移到A点（见图），泵运行在大流量点，泵轴功率加大，相应地电机电流加大，长期运行甚至烧毁电机。在充分和用户沟通后，清楚地了解了用户的管路系统，明白了用户的目的，提出了我们的建议：

泵运行中，电机超电流一般是泵的选型不合理及使用过程中某些系统的改变造成的。而在我们生产中使用变频控制水泵原理是，频率降低，泵转速降低，泵的运行曲线H-Q整体相应下移（见图），如图泵的Q-H性能曲线由N1曲线降到N2曲线，此时的流量、扬程都相应地降低，轴功率也下降，满足了生产的调节需要，节省了电能。

由于管路系统的千差万别，在泵的运行过程中也会遇到各种情况，性能方面的问题我们应借助性能曲线加以分析，一般能较好地解决问题。
