现场自耦减压启动，不能甩旁路正常启动。泵启动后，运转一会要倒旁路时，泵就停止了，原理如下图：

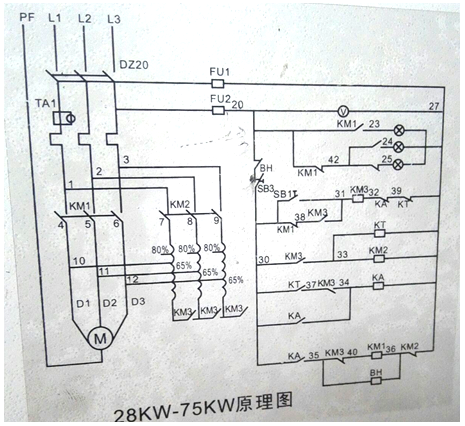

自耦降压启动故障排查案例原理图



分析及测量：
       1、检查测量控制回路电压，20号线与27号线间电压380V，正常；

       2、测30号线与31号线间电压380V，电压正常，能正常启动，即KM3线圈在SB1按钮按下闭合时，线圈两边有380V电压，线圈吸合，自锁回路（31号线与38号线）闭合，同时30号线与33号线闭合，KT线圈和KM2线圈同时闭合，泵就启动了；

       3、因泵能启动，需要接着往下查找。是不是时间继电器没动作？用万用表测量34号线与27号线间KA线圈电压，开泵等待切换旁路时，是不是有380V电压形成，结果一次有，而第二次又没有，啥原因呢？再测30号线与27号线间电压，还是有时有，有时没有；

       4、不是保护动作了吧？把电机保护器保护电流和脱扣等级调大，试车，启动后还是到甩旁路时，不能进行到旁路，只能把BH的常闭点（即停止按钮上面的）短接（注意短时，不能长时间短接，要不没保护了），启动，看一看，一试车，咋回事还是不行啊！天呀，哪里的问题？

       5、电压时有时无，看来是虚接引起，平时接触正常，但电机启动后启动柜震动，引起时断时有，经查找紧固，发现保险上口虚接，处理完后，顺利启动；
    这个故障整整查了多半天，电气故障一般比较隐秘，需要根据现象、原理分析，认真测量，小心试验，评估危险，无专业经验者禁止处理。
