紫金桥组态软件(V6.5)与平升设备通讯

应用部：王乐君



现在市面上比较流行的组态软件有北京三维力控、组态王、紫金桥组态软件。

下面关于紫金桥组态V6.5与平升设备专线方式通讯配置简易说明如下：

第一步：设备组态

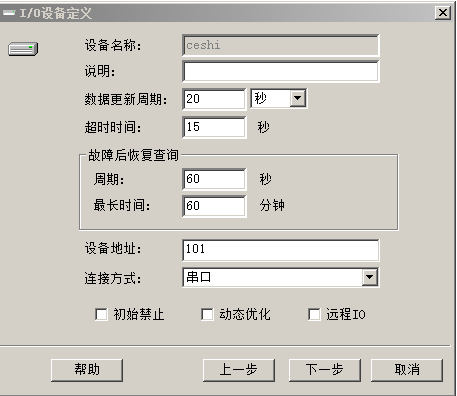

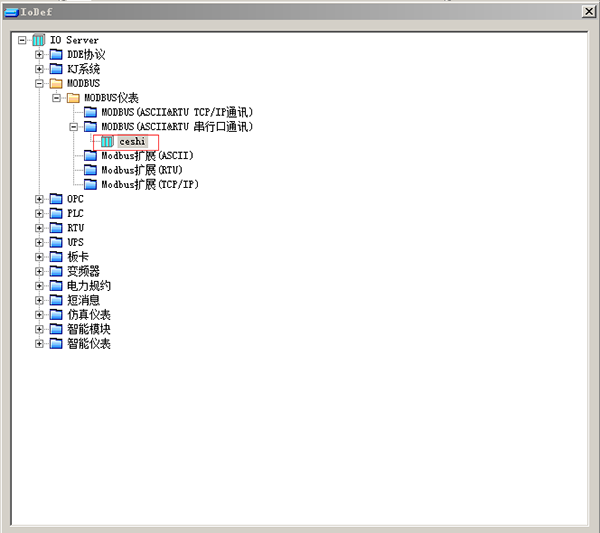

在MODBUS(ASCII&RTU 串行口通讯)驱动下建立设备，参数配置如下图:

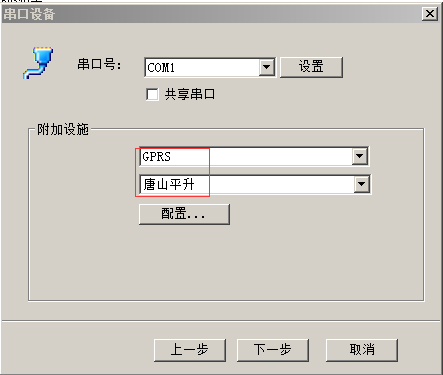

下一步，弹出如下界面:

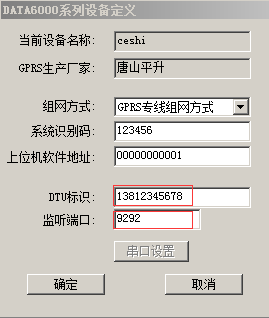

点击 附加设施中的配置，弹出如下图:





DTU标识：手机号码（推荐实际SIM卡号）。

监听端口：数据接收端口（需在路由器端口映射） 。



下一步弹出如下界面



最后点击完成。

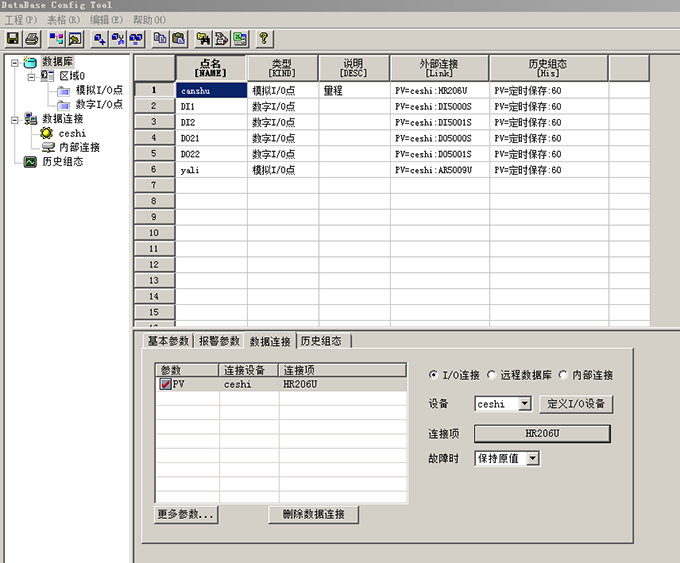

第二步数据库配置：





具体添加过程详见驱动使用说明。



第三步画面配置：

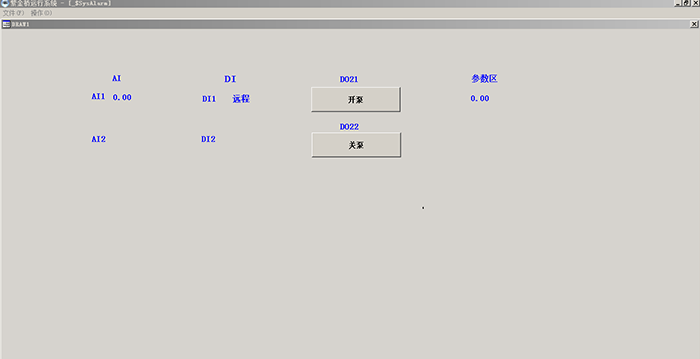

详见软件画面配置使用说明书（以下画面仅供参考） 。
