机井灌溉控制器常见问题解决方案及产品的安装使用注意事项

应用部：姜波



一、工作原理：

7218不休眠，与数据中心长期连接。

定时采集生成实时数据。

定时将实时数据上报到数据中心。

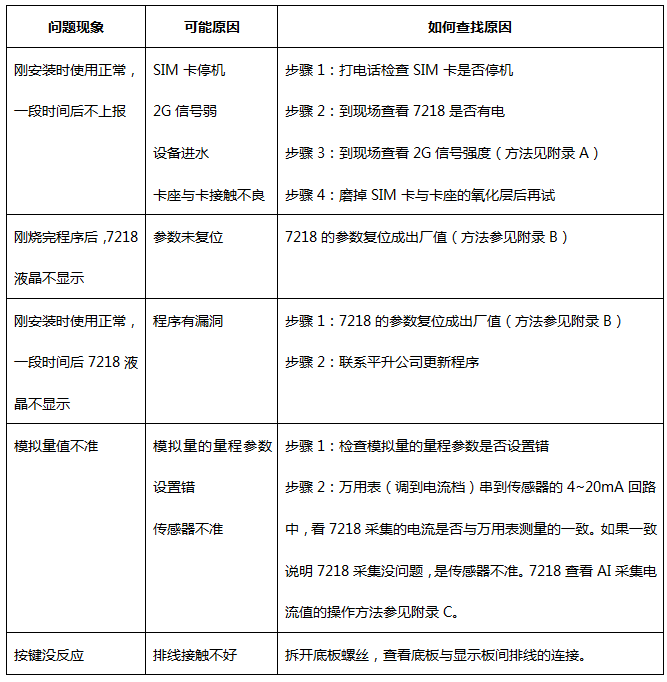

二、现场常见问题、如何查找故障点：





三、安装注意事项：

1、安装前，上位机、下位机联调模拟运行：

安装前一定要模拟运行，这样能事先发现、解决问题。把公司办公室当成现场，把所有需要安装的设备组装好、参数设置成现场的参数，往中心服务器上定期上报几天。



2、去现场安装：

1）安装位置的选取：尽量选择信号好的位置安装，避免因信号弱而导致返工。用手机查看2G/4G信号强度的方法参见附录A。

2）天线的安装：





现场信号情况千差万别，使用过程中也可能会发生变化。因此，安装时应尽量将天线拉到箱子外面（以免信号被金属箱子屏蔽）。

3）监控箱外皮接地：为了防止雷击时设备损坏，要求安装时监控箱外皮必须可靠接地。

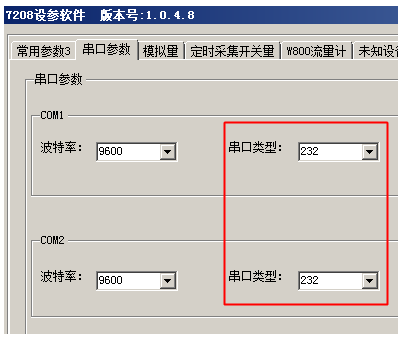

4）更改抄表串口的类型：

      例如：7218的抄表串口是232类型，而流量计是485接口。此时就需要更改7218的串口类型。

5）通信测试：安装完成后，应进行通信测试，以检查整机运行情况。例如：人为校时到整点附近，测试整点上报。



附录A 用手机查看2G/4G信号强度

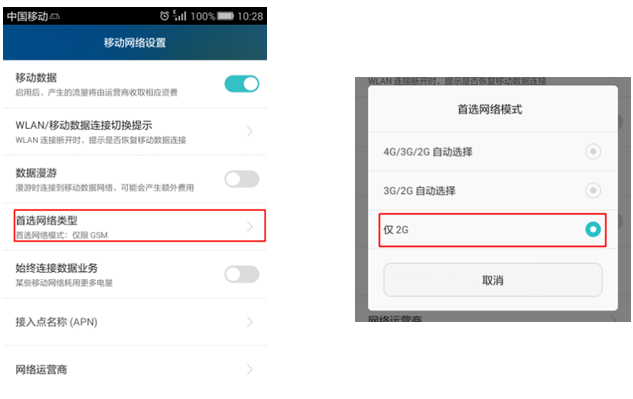

     步骤1：将“移动网络设置”中的“首选网络类型”参数修改为对应类型。如下图：





步骤2：看手机是否能正常上网。手机上的信号强度显示几格。如下图：





附录B  7218的参数复位成出厂值

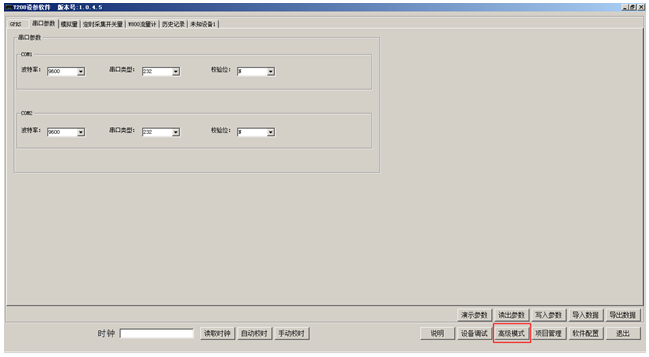

步骤1：读出参数，（点击‘高级模式’按钮后）进入“高级模式”界面

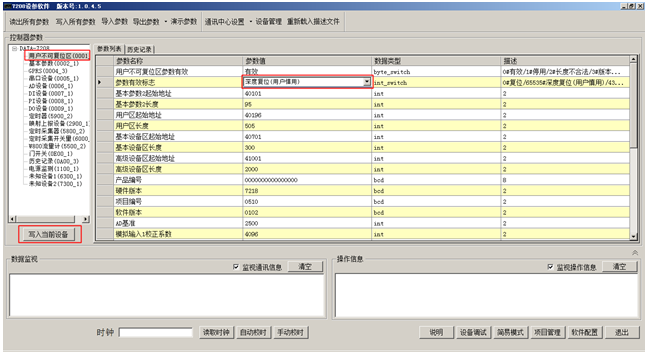

将‘用户不可复位区’中‘参数有效标志参数’的值修改为‘深度复位’。点击‘写入当前设备’。

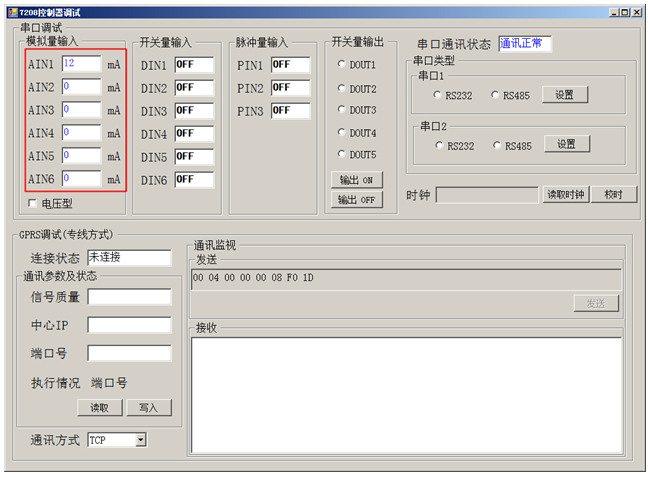

附录C  7218查看AI采集电流值

当传感器为4~20mA输出时，可在设参软件中查看7218测量的电流值。
