2021年,新疆某县自来水公司应用了平升公司为其定制开发的智慧水务管理系统,集中监测供水各工艺环节运行数据和现场工况,联动控制水泵和阀门,实现从水源井取水到水厂制水、管网供水整体流程的自动化、信息化管理,优化生产调度,提高生产效率,降低运行能耗,辅助智慧决策。

QQ截图20220427094932.png 项目概况

项目规模及供水工艺流程:

新、旧水源井共12座,向水厂内4个清水池供水,在清水池内进行加药处理后由加压泵站加压至城区管网,在加压出厂前进行水质监测,在城区的分支管网上分别设置20个管网压力测点。

供水工艺流程

项目需求:

1. 水司监控中心安装智慧水务平台,集中监管水源井、水厂、管网等现场运行情况,实现生产调度智慧化管理。

2. 根据水厂水池水位自动控制水源井水泵启动,实现供水系统自动化运行;根据出厂压力自动控制水厂加压泵运行频率,实现恒压供水。

3. 完成水处理设备运行状态监控、仪表监测、故障报警以及数据处理工作,可随时查阅运行指标数据及趋势曲线,提升信息化水平。

QQ截图20220427094932.png 解决方案

智慧水务平台

QQ截图20220427094932.png 系统功能

供水全流程远程监测,实现集中监管

水源井:• 水泵的运行状态、电压、电流、功率等参数;

             • 水源井液位;· 出水压力、流量;

水   厂:• 水泵的运行状态、电压、电流、频率等参数;

             • 清水池液位,• 水厂管道压力、流量,阀门开关状态等;

             • 加药间PLC数据、水质数据等;• 重要工位视频监控;

管   网:• 管网压力、流量;

             • 电动阀的手/自动状态、阀位反馈、阀门故障状态。

水源井、水厂泵站远程/按逻辑自动控制,两种控制方式自由切换

水源井:• 远程控制泵房照明开关;• 软启动器复位;

             • 自动控制:根据清水池水位、水泵累计运行时长自动控制水源井水泵启停和电动阀门开关,以保

                持清水池水量充足且不满溢。

水   厂:• 自动控制:控制逻辑:根据清水池水位、出厂压力自动控制加压泵启停和运行频率,实现恒压供

                水。

异常自动报警,便于及时发现并处理故障

        • 设备仪表故障、采集数据越限、有人非法闯入等情况发生时,监控终端立即报警至监控中心和管理员手

           机;

        • 可设置多级报警阈值设置,数据越限立即上报中心,提前预警及时发现隐患。

统计分析,优化调度,辅助管理

        • 汇总分析供水总量、吨水耗电量、压力达标率、水质合格率等水厂运行重要指标;

        • 计算分析水泵能耗,按分析结果控制水泵轮询启停,节能降耗,保护水泵,提出设备改型参考建议。

通信灵活,保障网络畅通

        水源井:正常情况下使用光纤传输;光纤网络异常时,自动启用4G无线传输;

        水   厂:监控中心软件和水厂PLC通过光纤实现数据互通;

        管   网:因管网测点远离监控中心,故采用4G无线传输,节省布线成本。

QQ截图20220427094932.png 监管平台




  系统概况一张图 系统概况一张图

  领导驾驶舱,宏观展示供水全流程运行

  情况,辅助领导更科学的掌控企业,全

  面指企业运营工作

供水调度总览 QQ截图20220525145257.png   供水调度总览

   一目了然供水全流程的设备运行状态、

   供水工艺流程及设备监测数据,辅助

   生产管理


  水泵能耗排行榜 水泵能耗排行榜

  深入分析不同取水调度组合能耗,评

  估各机组效率,为优化调度、节能降

  耗提供指导意见

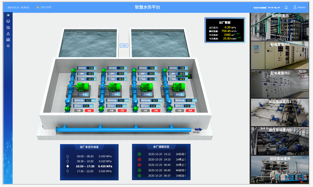

水厂工艺组态 QQ截图20220525151820.png   水厂工艺组态

  直观展现水厂工艺流程、设备运行数据

  及关键工位视频监控情况;

  按预设逻辑自动控制流程运转,实现无

  人值守


  管网在线监测 管网在线监测

  汇总展示所有测点压力曲线,可对比

  分析同一条管线上各测点的压力变化

  趋势

巡检派工管理 QQ截图20220525152327.png  巡检派工管理

  工单系统结合手机端实时监督和管理维

  保人员任务执行状况,保证事件响应速

  度与质量
