邢台市道路积水排水远程监控系统

应用背景：

近年来，强降雨引发的道路积水现象时有发生，严重影响了人民的出行安全。为此，邢台市市政管理部门在市区对一些立交桥进行远程监控，实时监测桥下积水情况，及时进行排水调度，并借助广播、电视等媒体发布预警信息，为广大群众提供出行指南，避免人员、车辆误入深水路段发生危险。

解决方案：

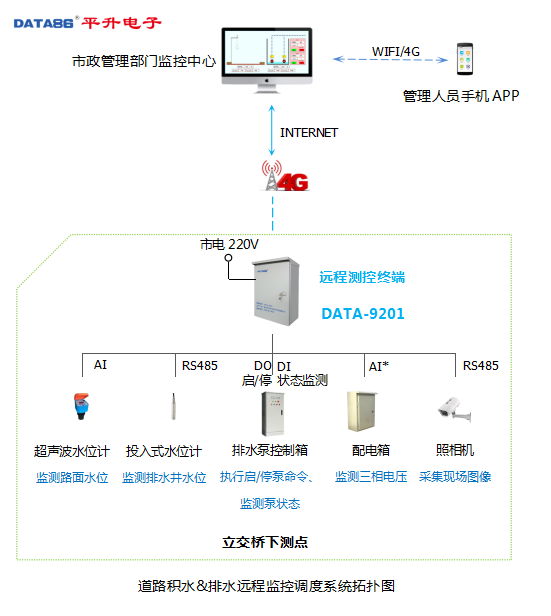

系统说明：

1. 在桥下通道的一侧立杆安装远程测控终端、超声波水位计、照相机，远程测控终端采集超声波数据实现路面水位监测，采集照相机图像实现现场图像监测。

2. 在排水井内安装投入式水位计，远程测控终端采集投入式水位计数据，实现排水井水位监测。

3. 远程测控终端与现场排水泵控制箱和配电箱连接，根据排水井水位自动（或远程/本地）控制排水泵的启/停，监测泵运行状态和现场三相电压。

4. 远程测控终端通过4G网络，将现场数据远传至市政管理部门监控中心。

5. 水位越限、设备故障、供电异常时，远程测控终端自动报警，并远传至监控中心。

6. 监控中心管理人员通过电脑端监控软件或手机APP，可实时查看现场数据和图像，远程控制排水泵的启/停。

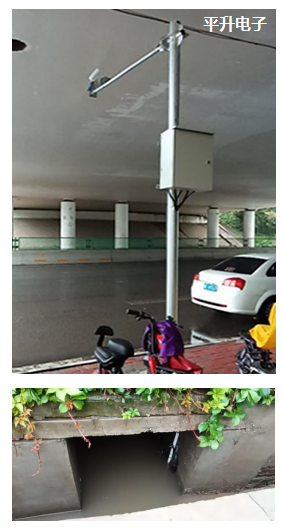

现场照片：

经验分享：

◆ 当路面有车辆人员通行过时，为避免超声波水位计出现误报，平升远程测控终端加了滤波处理功能消除误报。

◆ 排水井壁固定PVC管，将投入式水位计装入PVC管内，防止水位计晃动，保证测量精确。

◆ 远程测控终端实现了排水泵与排水井水位的联动控制，当水位达到上限值时，排水泵自动开启，当水位达到下限值时，排水泵自动停止；当水位没有到达限值时，管理人员可远程/本地手动控制排水泵的启/停。

◆ 一套远程测控终端解决了三个问题：道路积水监测、排水井水位监测、排水泵的自动/远程/本地控制。
