一、项目背景

    呼伦贝尔东能化工有限公司水源井远程监控系统,组网模式与常规项目有所不同。客户要求在操作简单方便,性能稳定可靠的基础上,不配置计算机,不采用云平台。要求2台设备点对点传输,控制3台泵的启动、停止,采集泵状态、泵故障。

    根据客户需求,平升公司配置系统如下:

    1、中心监控终端机:放置于监控中心办公室,采集现场监控终端机通过无线网络发送的泵状态、泵故障信号,并且实现远程发送泵启动、停止命令给现场监控终端机。

    2、现场监控终端机:放置于现场,接受中心监控终端机发送的泵启动、停止命令,从而控制水泵启、停,并且采集水泵的泵状态、泵故障信号发送给中心监控终端机。

    3、组网模式:采用联通VPN组网,只需要2张手机卡,即可实现点对点传输。

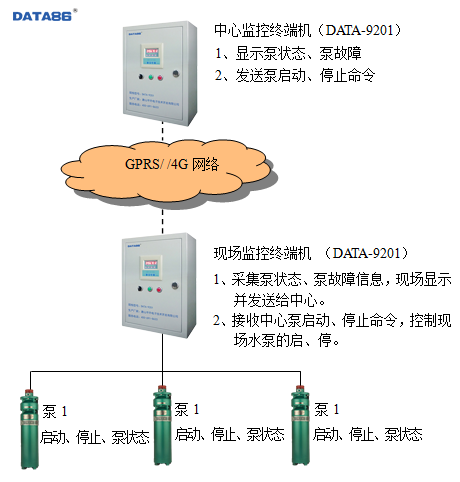

二、系统框图

点对点的水源井远程控制案例|水源井自动控制|水井自动监控|水源井无线控制系统|水井远程监控方案



三、中心监控终端机

    ● 采用壁挂式安装,室内安装;

    ● 采用联通手机卡,通讯VPN专网组网;

    ● 盘面上有按钮和指示灯,可对现场监控终端机进行控制;

    ● 启动按钮3个;停止按钮3个;水泵状态指示灯3个;水泵故障指示灯3个;



四、现场监控终端机

    ● 采用壁挂式安装,室内安装;

    ● 与水泵启动柜对接,接受监控中心终端机的控制;

    ● 具备启动、停止水泵,采集水泵状态、故障状态功能;

    ● 采用联通手机卡,通讯VPN专网组网;

    ● 现场监控终端可以选择投入/切除;



五、总结

    此系统现场安装方便简单,非常符合测点少、长距离、功能要求简单,点对点输出控制的项目要求。

    此种组网模式平升公司可以提供移动、联通2个运行商提供的VPN专网数据卡,客户可以根据现场和中心的信号好坏自行选择。
