    饮水安全工程是一项重大的民生工程,整体来说包括土建部分跟信息化部分。土建部分大家都比较了解,那么信息化部分呢?今天小崔带您走进北京丰台区王佐镇佛门沟水源地,让我们一起揭开饮水安全工程的神秘面纱。

    佛门沟水源地共计打了9眼深井,井深为1300米。为王佐镇地区地下水饮用水源。水源地坐落在佛门沟内,为一条狭长地带,与千灵山景区相邻。整个水源地长约3公里,共安装了3台箱式变压器。设计时每台箱变为3个水源井水泵供电。水泵功率为55KW。水源井抽出来的水经过加药消毒后进入清水池,清水池处海拔120米左右。自流向下供水。

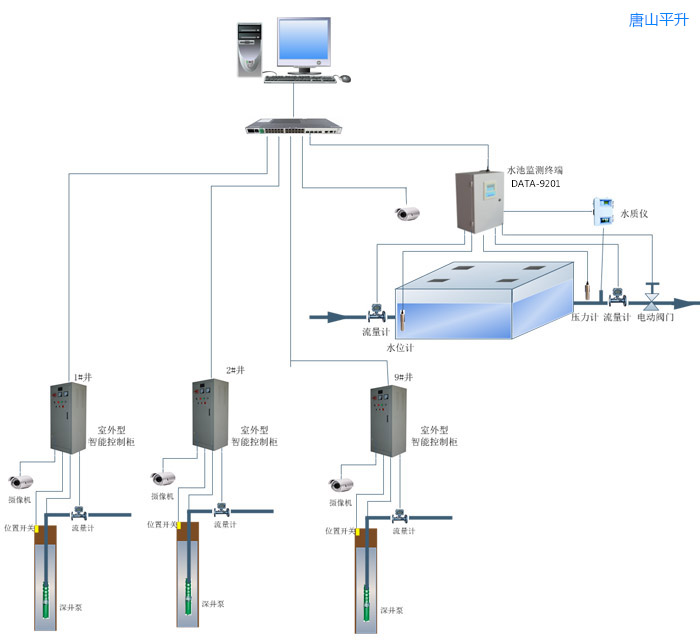

    咱先来看一看整个项目的拓扑图吧:

        泵站监测终端,市电供电,采集流量、水位、水泵状态等信息,实现远程控制阀门、水泵启停,水位变化自动控制启停。



佛门沟水源地远程监控系统|水源地远程监测系统|水源地无线监控|水源地监测|水源地自动化控制系统



    通讯:采用光纤通讯,由于水源地坐落在山里面,信号弱。

    井室:安装智能型深井测控终端,摄像机。可以将每眼井的电压电流运行状态等数据传回到控制室,也可以将每个井室内的视频图像传回到了控制室。中心可以控制每眼水井的起停。值班人员足不出户,可以对水源地的情况了如指掌。

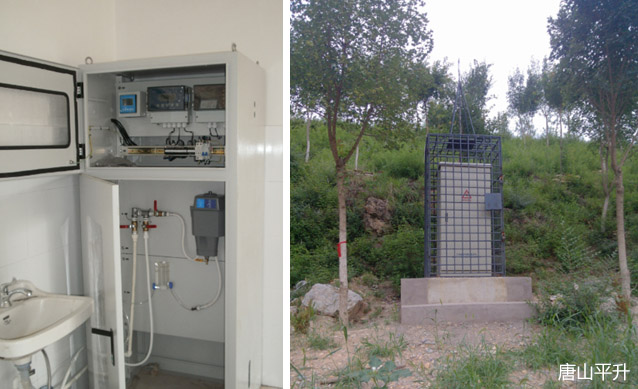

    清水池:安装阀门控制终端,水质监测终端,水位计。中心可以控制阀门的起停、监测清水池的水位,监测出厂水的水质信息,水质包括余氯、浊度、PH值。

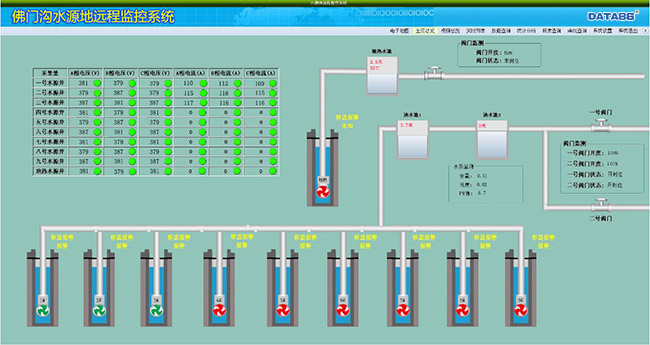

    自动控制:各水源井的数据汇聚到监控中心,监控中心可以根据水池水位自动轮询水源井泵的起停,避免出现水泵的不均匀磨损。
