小区二次加压泵站远程监控系统

    巴林左旗自来水公司林东泵站是一座新建的二次加压泵站，前期已实现本地电气化控制，此次增加配套的信息化监控系统，实现无人值守。

    该小区二次加压泵站远程监控系统预期实现目标：

        1. 管理人员在监控中心远程监测泵站的水池水位、加压泵组运行状态和出水流量、压力、水质；

        2. 远程或自动控制加压泵组的启、停；

        3. 实时视频监控站内全景及重要工位。

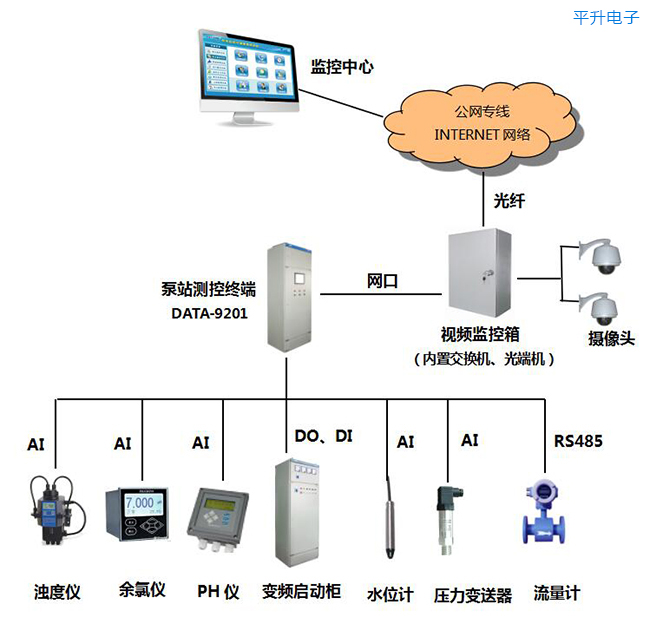

1、系统框图

    备注：视频监控设备和光纤网络由客户自备。视频监控箱中预留RJ45网口，泵站测控终端直接通过网口接入。



2、泵站测控终端功能

    ◆ 采集水池水位、出水压力、出水流量。

    ◆ 采集出口余氯、浊度、PH值。

    ◆ 监测电源总电压、4台加压泵每台泵的单相电流。

    ◆ 控制每台泵启动、停止。

    ◆ 采集每台泵运行、故障状态。

    ◆ 采集泵房的总电能。



3、监控软件功能

    测点管理：添加、删除、修改监控点信息。

    用户管理：根据管理人员权限，设置多个用户名和密码。

    异常告警：数据越限、设备故障、通信中断时，自动报警。

    数据存储：实时数据、操作记录自动存入数据库。

    统计报表：自动生成日、月、年等时段报表。

    历史查询：监测数据、操作记录、视频图像查询。

    打印输出：历史数据、统计报表可直接打印或导出为Excel报表。

    用户切换：不同的操作员交接工作时可以在系统切换。



4、界面展示

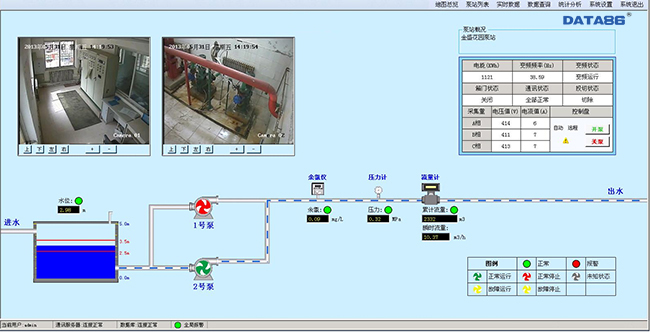

电脑端监控软件界面

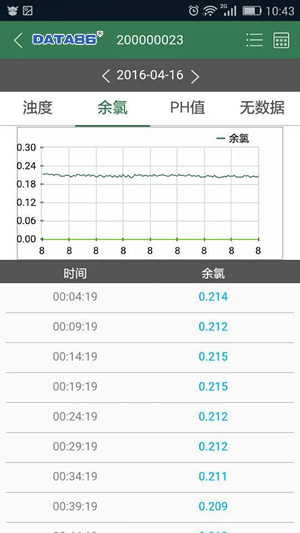

手机APP软件界面



5、总结

    本系统中视频监控设备和通信网络由客户先行配置，现场预留出RJ45网口给泵站测控终端DATA-9201。这样，现场调试泵站测控终端时就非常简便，节省了很多调试时间和费用。

    对于此类应用，我们给出以下几点建议：

    1、选择视频监控设备时，建议优先考虑海康威视系列产品。平升监控系统对该类产品的兼容性、稳定性好。

    2、组网模式建议优先考虑专线模式（租用运营商的已有网络），监控中心与泵房尽量采用一家运营商的网络。

    3、平升公司的信息化设备不影响原有设备正常运行（自带投入、切除旋钮），客户可以自行选择是否投入运行，方便客户排查问题和分清责任。
