农村饮水安全信息化管理系统



应用背景：

打赢脱贫攻坚战，中华民族千百年来存在的绝对贫困问题，将在我们这一代人的手里历史性的得到解决–习近平。

云南省某市水务局为贯彻落实水利部、云南省委省政府的决策部署，认真落实全国厅局长会议、全省水利工作会议精神和全省脱贫攻坚工作会议精神，进一步明确农村饮水安全巩固提升工作任务，扎实做好年度工作。按照《云南省水利厅关于精准识别2016年脱贫人口饮水保障情况的通知》（云水农〔2017〕14号）有关工作要求，该市水务局高度重视农村饮水安全保障工作，深入组织开展脱贫攻坚“找问题、补短板、促攻坚”专项行动，精准识别、精准施策，决不能因饮水保障不力影响脱贫攻坚工作。

平升电子配合水务局抓好农村饮水安全巩固提升工作，提高供水保证率促进脱贫攻坚工作，配套完善净化消毒设备提高水质合格率，进一步做好贫困村和贫困人口饮水有保障的工作。



项目情况：

该农村饮水安全项目，新建5000吨供水水厂1座，改造2座，新增供水管线40公里。供水工艺如下图：



实现目标：

1. 保证供水正常（入户供水压力达到0.2MPA），实时掌握入村供水管网压力、流量。

2. 监测供水安全，对末端用户水质（PH、余氯、浊度）做监测管理。



解决方案：

农村饮水安全信息化管理系统拓扑图

系统说明：

监测设备：

在水厂的进出水主管道安装压力变送器和流量计，旁边壁挂安装管网监测终端，管网监测终端采集压力、流量数据。

在每个村的供水主管道安装压力变送器和流量计，旁边壁挂安装管网监测终端，管网监测终端采集压力、流量数据。

每个村选取2-3个用水户，在其供水管道安装PH仪、余氯仪、浊度仪，旁壁挂安装水质监测终端，水质监测终端采集水质（PH、余氯、浊度）参数。

通信网络：

监测终端将现场采集的数据通过4G无线网络上传至移动云服务器，移动云服务器安装监测软件。

监测中心：

农村饮水安全信息化管理系统有3个监控中心，分别设在水厂、水务局农饮办、各村收费中心，通过访问移动云端的监控软件，实时查看现场数据。

水厂是整个系统的负责人，掌握整个供水系统的状态，并进行运维管理，保障供水正常，水质达标，管理人员可通过监控中心大屏、电脑和手机APP远程实时监测现场情况；

水务局农饮办是系统的监管部门，了解水质达标情况和水厂运行情况；

村级收费中心主要是查看本村总流量、水质是否达标。

系统特点：

1. 现场使用的监测终端、传感器均满足《农村饮水安全评价准则》。

2. 现场地处山区铺设布线成本高，因此测控终端采用4G无线传输。

3. 现场配置蓄电池为测控终端供电，在村落电网不稳定或断电时启用蓄电池供电，支持48小时连续上报。

4. 当供水压力异常或供水水质不达标时，系统自动报警，利于故障的及时发现和处理。

5. 现场采用高精度电磁流量计进行流量测量，保证流量测量准确。 通过光法进行水质监测，保证饮水水质安全：保证PH 在 6.5和8.5之间；浑浊度在1NTU之内；游离氯末端含量大于0.05mg/L。

中心软件：

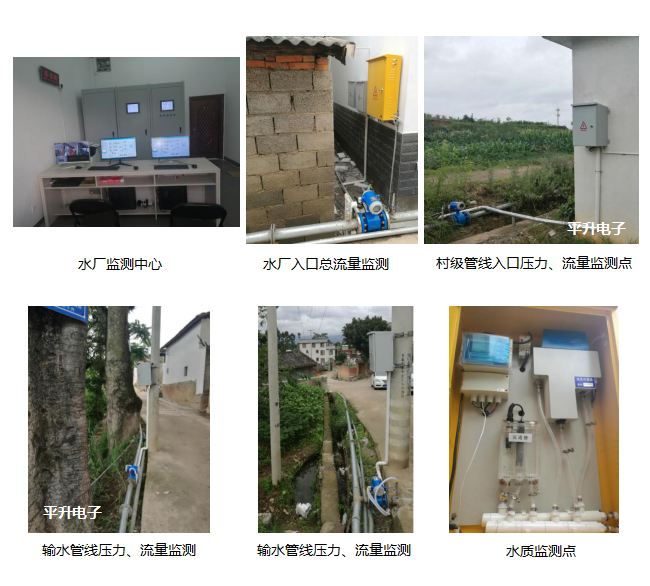

现场照片：
