项目概述:

    西藏自治区国家水资源监控能力建设项目主要包括取用水监控体系、水功能区域控制体系和水资源监控管理信息平台建设三部分内容,为自治区落实最严格水资源管理考核提供信息支撑。

    某水资源监控项目要求监测河流的水位和流量数据,上报至西藏自治区水资源监控管理信息平台。项目有几十个测点,包含三种现场测流方法:水工法、巴歇尔槽法、标准断面法。我公司提供了现场监测设备中核心的数据采集RTU(DATA-7208)和通信模块DTU(DATA-6123)。



项目对“数据采集RTU+通信模块DTU”的要求:

1)具备水资源监控项目行业资质,包括:

    《水资源监测数据传输规约(SZY206-2016)》

    《水资源监测设备技术要求(SZY203-2012)》

    《水资源监测设备质量检验(SZY205-2012)》

2)符合《加密传输规约》V1.2等相关标准及规范要求

    备注:西藏属于边境省份,水资源监控数据需要采用加密传输。

3)接口种类和数量多,兼容性广。

    备注:需要对接雷达水位计、闸位计、磁致伸缩水位计、激光水位计、加密模块等各类设备。

4)具备逻辑运算功能,通过水位数据和相关水力学公式(或流量公式)计算得出流量。

5)供电方式灵活,现场采用太阳能、市电互补的供电方式。


系统组成:

西藏水资源监控能力建设项目|水资源监控能力建设|水工法、巴歇尔槽法、标准断面法测流|水资源水位水量监控|监测河流水位和流量数据|水资源监控管理信息系统

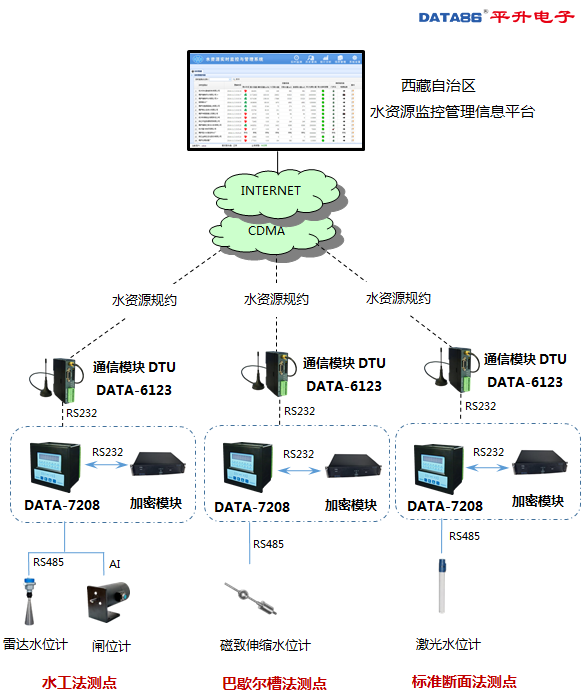

水资源监控系统拓扑图



方案概述:

    数据采集RTU(DATA-7208)采集水位、闸位数据后根据对应公式计算出流量,经加密模块加密后,通过通信模块DTU(DATA-6123)按水资源传输规约将水位、流量等数据统一上报到西藏自治区水资源监控管理信息平台。

    水工法:水位数据采用雷达水位计测量得出;流量数据利用水位、闸位数据和水力学公式计算得出。

    巴歇尔槽法:水位数据采用磁致伸缩水位计测量得出,流量数据通过水位数据计算得出。

    标准断面法:水位数据采用激光水位计测量得出,流量数据通过水位数据计算得出。



总结:

    该水资源监控项目测点类型多样、现场十分复杂,因此前期的现场考察显得尤为重要。不同应用现场选择对应的仪表和传感器,是该项目成功建设的关键。
