如何将一个仪表/传感器的输出信号分配给多个监控系统使用？

在水文、水资源监控系统里，实现各项检测功能的设备是压力传感器、流量计、液位计、温度仪等仪表/传感器。绝大多数仪表/传感器只输出一路信号，如RS485、RS232、4-20mA、0-5V，但项目实施过程中，往往现场DCS系统、自动控制系统、监测系统等多个监控系统均要使用同一仪表/传感器的输出信号。

如何将这个信号分配给多个监控系统使用？

很多人会考虑再增加一台仪表/传感器，或者去掉监测指标，这会增加项目工程预算、变更采集方案、延长施工周期。

针对此问题，我分享一个完美的解决方案给大家：

我在山东水资源远程监控系统中使用了此解决方案，增加很少的费用，实现了将一个现场传感器的输出信号分配给两个甚至多个监控系统。

实际问题分析：

在山东德州水资源远程监控系统中，测点的取水井已经安装了4-20mA水位计和RS485流量计，传感器的输出信号通过无线网络已接入当地的自来水公司监控管理平台，用于统计进厂流量。现在水资源办公室要将数据采集传输到水利局水资源监控系统中，因为涉及到的监测点出水管口径都比较大（在DN500以上），安装位置已有截止阀、排水阀、维修阀，安装空间不足，无法再增加传感器。

解决方案：

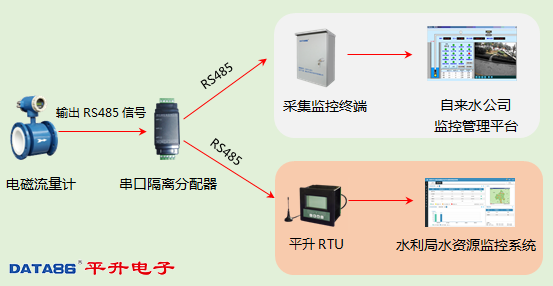

综合以上情况，我们建议在不增加传感器的前提下，增加模拟量信号分配器、串口隔离分配器。此方案在不影响现有信号采集传输的情况下将信号接入了水利局水资源监控系统，低投入地完美解决问题。

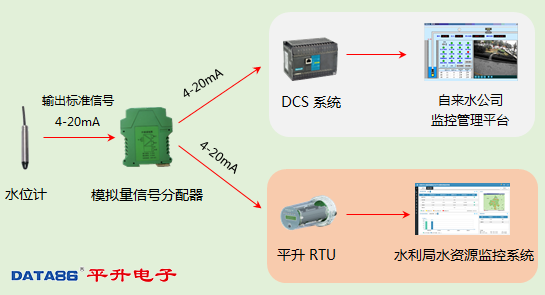

模拟量信号分配器：采用磁电隔离技术将水位计的4-20mA信号分配成两路或多路相同信号，输出给两个监控系统同时使用。
