取水栓控制装置的“前世今生”

研发背景：

    2016年世界园艺博览会在唐山举办，唐山市政府投入了150辆洒水车用于道路浇洒和园林绿化。

    为保障用水供应，唐山市自来水公司将消防用水和市政用水进行了分离。消防栓只用于消防，非火灾不能使用；新增30个取水栓专门用于道路、园林及其它非消防用水，取水栓通体刷成绿色以区别于红色的消防栓。

    为加强取水管理，实现专水专用、用水计量和取水收费的目标，平升公司为此研发了“取水栓控制装置DATA-6241”。



应用示意：

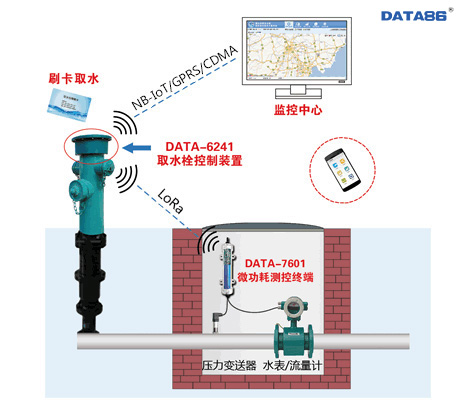

取水栓控制装置DATA-6241应用示意图（压力监测功能可选）



    主要功能：

    ① IC卡身份识别后开阀取水。

    ② 取水栓出水流量、取水管道压力自动采集。

    ③ 取水记录自动远程上报。



“前世”与“今生”：

★ 前世

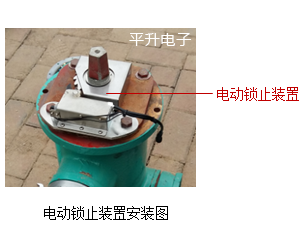

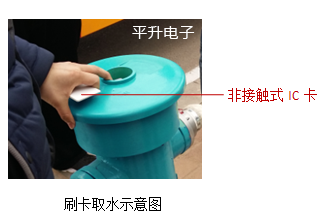

    第一代“取水栓控制装置DATA-6241”在现场应用时，要在取水栓的阀杆上加装电动锁止装置（装置利用棘轮、棘爪原理控制阀杆的旋转，并具有开关状态反馈功能）；取水栓控制装置DATA-6241替换原有取水栓盖帽，使用电缆与电动锁止装置连接；通过非接触式IC卡来对电动锁止装置进行解锁，解锁后才能开阀取水。



    第一代产品在唐山水司经过了近2年的实际运行，在降低管网漏失率、提高水费回收率等方面效果明显，2年间增收水费达几百万元，大大超出了用户预期。

    但该产品在应用过程中也发现了刷卡唤醒不灵敏、电动锁止机构偶尔卡死的问题，为此我公司进行了改进，研发了第二代产品。

    （备注：取水栓控制装置平时处于休眠状态，刷卡时自动唤醒。）



★ 今生

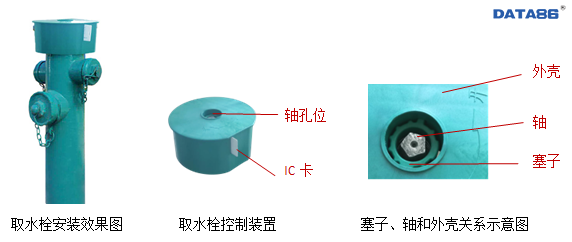

    第二代“取水栓控制装置”在第一代产品的基础上进行了改进与完善，目前已设计完毕，进入后期测试阶段。产品安装后的整体效果保持不变，如下图所示：





产品改进点：

    ① 刷卡由非接触式改成插入的形式，解决了第一代产品刷卡唤醒不灵敏的问题。

    ② 采用新的锁止机构，通过在栓轴上安装环形塞子，锁止机构限制塞子的移动。合法用户刷卡时，锁开，塞子可以被下移；非法取水时，锁不开，塞子不能移动。塞子移动后消防扳手才能进入栓轴进行开关阀的操作。

    ③ 不用再对栓体进行改造，这样安装更方便，通用性更强。



取水操作步骤：

    ① 接好取水管路。

    ② 插IC卡刷卡，适当用力一直插到底，锁止机构开锁时有声音提示。

    ③ 锁止机构开锁后，把消防扳手放入轴孔位置，环形塞子会被压下，扳手进入，可以进行开关阀的操作。

    ④ 取水结束时，关阀，拿走扳手，最后拔出IC卡。
