城市内涝监测预警系统现场调试经验分享

项目概述

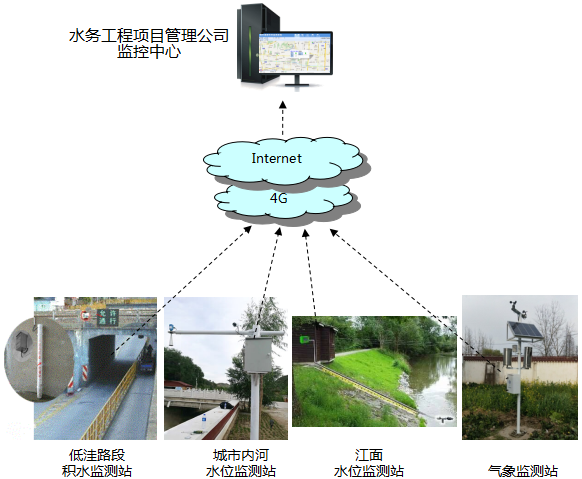

某市水务工程项目管理公司建设了城市内涝监测预警系统，对重点路段道路积水、江河水位、气象等信息实时监测和预警。监测站采用太阳能供电，通过4G网络将数据上传监控中心预警平台，经过平台运算分析发出内涝预警。为城市内涝险情科学预警、综合分析、及时应对提供数据支撑。

客户在自行安装调试过程中，遇到了一些问题，邀请我公司工程技术人员到项目现场协助调试。目前系统已正常运转。

根据本次现场调试遇到的问题，总结了一些经验，可供类似项目参考借鉴。

调试经验

◆ 接线问题

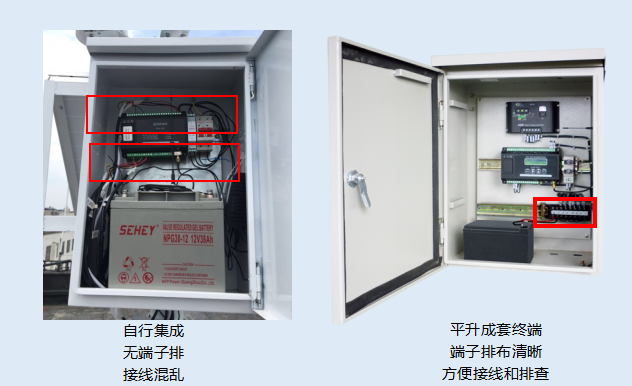

本项目客户自行集成的终端箱内未安装接线端子排，技术人员只能将传感器直接接到RTU端子上，给现场接线、排查线路造成很大困难。

建议：客户在自行集成终端箱时安装接线端子排，或购买我公司成套测控终端，以免出现类似情况，给现场调试和后期维护带来不便。

◆ 检查协议

硬件平台无法读取电子水尺数据，我公司技术人员经过排查，发现是由于更换了其他型号的电子水尺但未通知我们修改RTU协议。经及时联系我公司下位机技术人员重做了RTU的程序解决了此问题。

建议：项目进行中临时更换不同类型的探测器时，一定要及时联系我公司修改相关程序，以免给现场调试带来不必要的麻烦，对项目进度造成影响。

◆ 检查数据准确性

•内河水位监测站：用卷尺测量测点水位数据并与水位计测得的水位数据对比；

•积水监测站：将电子水尺放入水桶中进行测量，把水位计测得的水位值与卷尺测量的数据对比；

•江面水位监测站：探头在江面以下，检查方法同内河水位监测站；探头在江面以上，检查方法同积水监测站；

•气象监测站：给雨量筒和蒸发器加水，用卷尺测量水位变化，与水位计测得的相应数据对比，检查数据准确性。

◆ 雷达水位计和气泡水位计安装注意事项

雷达水位计

•应根据被测河道历史水位数据经验，以最高的水位数据作为雷达水位计量程选择的参考，原则是尽量选择大量程的雷达水位计以达到能够监测整个系统的不同测点（本项目选用量程0~30m的雷达水位计）；

•雷达水位计探头安装要与水面垂直、距离应小于30cm，保证电磁波全部覆盖在水面上，否则测出的数值不准。

气泡水位计

•气泡水位计安装在江堤警戒水位高度，探头有可能露出水面而没有数据，此时需将探头放入水桶或拆下水位计另寻测点进行测量，检查测量准确性；

•气泡水位计的气容探头要垂直安装，并完全固定，否则会影响测量数值准确性。
