应用部:姜波



在水文监测项目中,一些偏远地区由于移动信号弱或未覆盖,经常要采用北斗设备与唐山平升公司的RTU对接,通过北斗卫星将采集的数据上报给监测中心。

集成商客户选购不同厂家的北斗设备后,一般都会要求我们对其进行测试,下面我简单介绍下测试内容和测试方法:



测试项1:刚上电时,北斗设备是否主动向串口发送无用数据?发送持续多长时间?

测试原理:给北斗设备上电后,观察“串口调试软件”的接收区。

测试流程:运行“串口调试软件”→北斗设备加12/24V电→观察接收区。

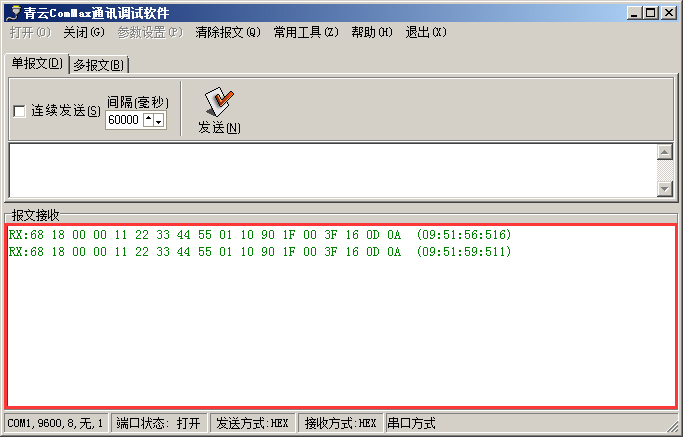

“串口调试软件”的界面如下图:



水文自动观测系统中北斗设备测试项及测试方法|水文监测方案|水文观测系统|水文自动测报|水文监测仪器|水文远程监测系统



测试项2:串口波特率的出厂值是否为9600?

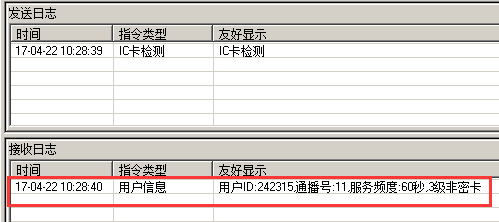

测试原理:“4.0协议北斗测试软件”的串口波特率配置成9600,如果能跟北斗设备通讯上,则是。

测试流程:运行水文自动观测系统中北斗设备测试项及测试方法|水文监测方案|水文观测系统|水文自动测报|水文监测仪器|水文远程监测系统(4.0协议北斗测试软件)并将串口通讯的波特率修改为9600,给北斗设备上电→→观察接收区能否收到用户ID。



水文自动观测系统中北斗设备测试项及测试方法|水文监测方案|水文观测系统|水文自动测报|水文监测仪器|水文远程监测系统



测试项3:是否支持北斗4.0协议?

测试原理:用“4.0协议北斗测试软件”测试几个功能,如果全部通过则认为支持。

测试流程:北斗设备上电→运行水文自动观测系统中北斗设备测试项及测试方法|水文监测方案|水文观测系统|水文自动测报|水文监测仪器|水文远程监测系统(4.0协议北斗测试软件)→IC检测功能→时间输出功能→功率检测功能→自发自收功能。

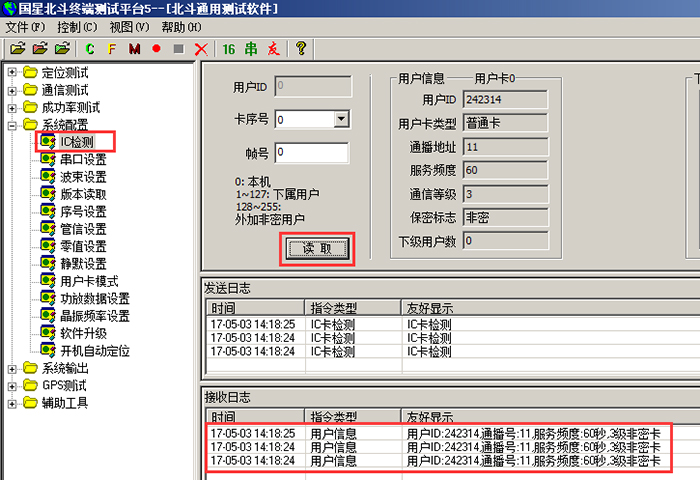

① IC检测功能:可以问回来北斗设备的ID号。



水文自动观测系统中北斗设备测试项及测试方法|水文监测方案|水文观测系统|水文自动测报|水文监测仪器|水文远程监测系统

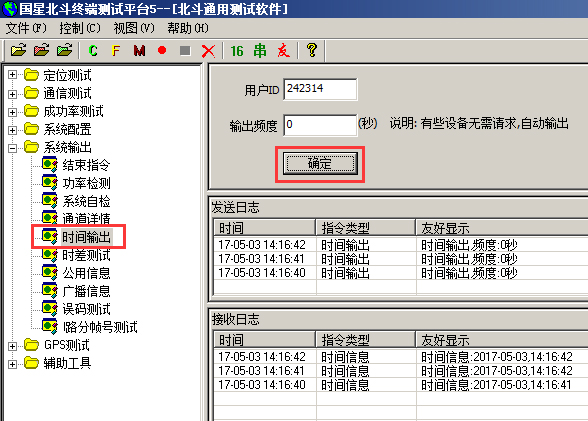

② 时间输出功能:可以问回来卫星上的时间(北京时间)。



水文自动观测系统中北斗设备测试项及测试方法|水文监测方案|水文观测系统|水文自动测报|水文监测仪器|水文远程监测系统

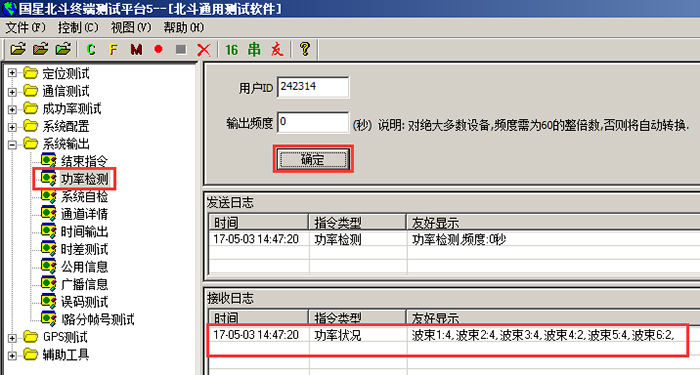

③ 功率检测功能:可以问回来北斗设备所在位置的卫星信号强度。



水文自动观测系统中北斗设备测试项及测试方法|水文监测方案|水文观测系统|水文自动测报|水文监测仪器|水文远程监测系统

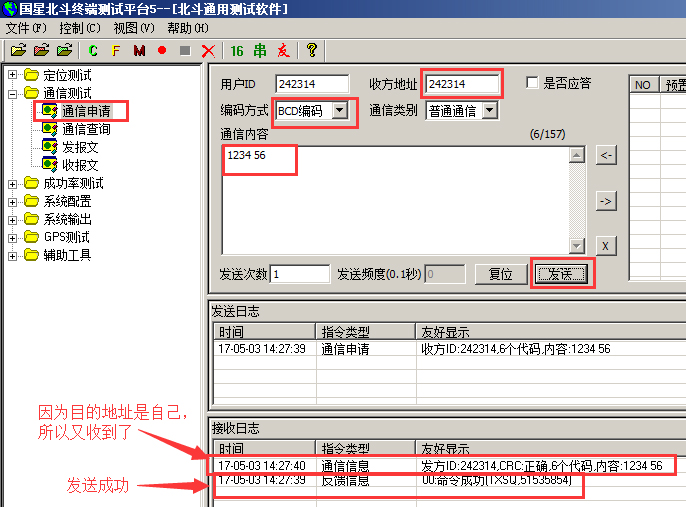

④ 自发自收功能:自己给自己发数,并接收。



水文自动观测系统中北斗设备测试项及测试方法|水文监测方案|水文观测系统|水文自动测报|水文监测仪器|水文远程监测系统



测试项4:是否支持12V供电?12V供电时,北斗能否正常工作(好多北斗设备虽标称12V能工作,但实测发现不能或不稳定)?

测试原理:北斗信号良好的条件下,如果连续5次通信正常,则认为能。

测试流程:给北斗设备加12V电→运行水文自动观测系统中北斗设备测试项及测试方法|水文监测方案|水文观测系统|水文自动测报|水文监测仪器|水文远程监测系统(4.0协议北斗测试软件)→自发自收→间隔60秒→自发自收→间隔60秒→以此类推,连续自发自收5次。



测试项5:是否支持24V供电?24V供电时,北斗能否正常工作?

与测试项4一样,只是电压不同。



测试项6:北斗之间能否正常通信?

测试原理:如果互相发送数据后,对方都能收到,则能。

测试流程:2个北斗设备都上电→运行2个水文自动观测系统中北斗设备测试项及测试方法|水文监测方案|水文观测系统|水文自动测报|水文监测仪器|水文远程监测系统(4.0协议北斗测试软件)→北斗设备A给北斗设备B发数→北斗设备B给北斗设备A发数。

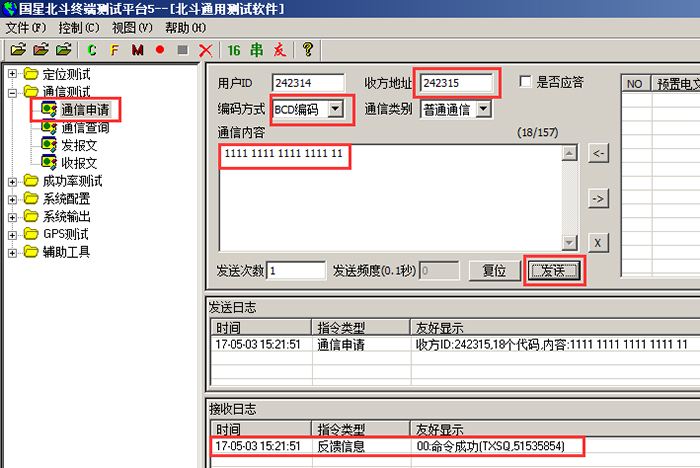

给2个北斗设备都上电,用北斗设备A给北斗设备B发数:



水文自动观测系统中北斗设备测试项及测试方法|水文监测方案|水文观测系统|水文自动测报|水文监测仪器|水文远程监测系统

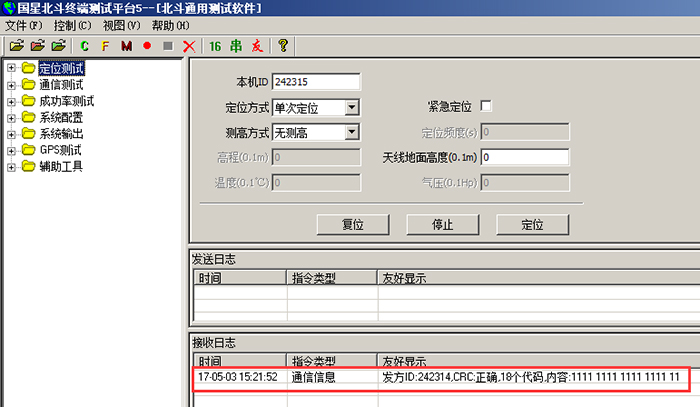

北斗设备B收到了数据:



水文自动观测系统中北斗设备测试项及测试方法|水文监测方案|水文观测系统|水文自动测报|水文监测仪器|水文远程监测系统



同理,再用北斗设备B给北斗设备A发数,看是否能正常收数。



以上测试项全部通过后,则说明该北斗设备功能正常,可以放心的带去现场安装了。
