农村污水处理站集中监控系统

    随着城镇化进程的推进，农村污水处理已成为新农村建设的重要组成部分。

    北京市某区建设了多座农村污水处理站。为便于管理，该区水务局建设了一套农村污水处理站集中监控系统，对各污水处理站的耗电量、进/出水流量、出水水质及站内视频进行远程监控。

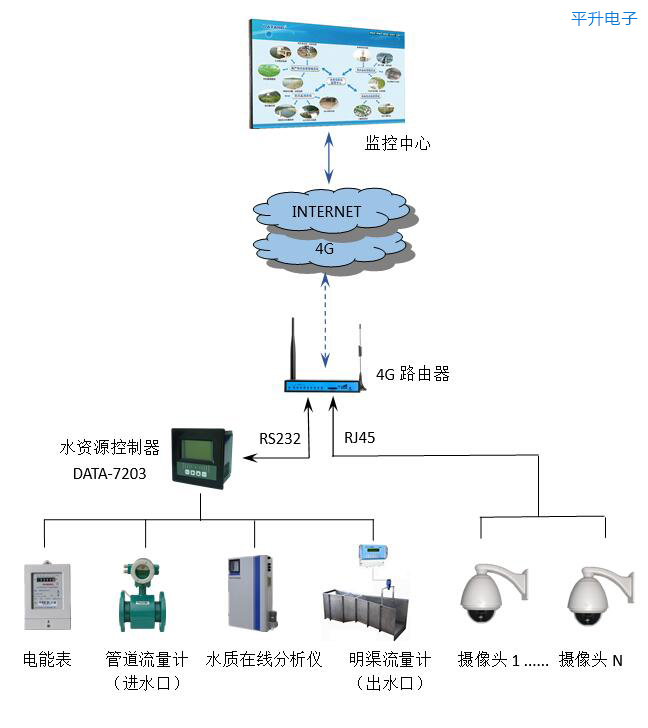

系统组成示意图：

系统组成说明：

    ★ 监控软件：B/S网页形式，支持电脑、手机远程访问。

    ★ 组网方式：公网专线，监控中心具备固定IP。

    ★ 通信方式：4G+INTERNRT

    ★ 采集和通信设备：

        ① 水资源控制器DATA-7203：采集电量、进/出水流量、出水水质数据，并通过RS232串口与4G路由器通信。

        ② 4G路由器：将水资源控制器采集的数据和多路视频图像定时或实时上传监控中心。

系统主要功能：

    1、远程监测各污水处理站运行状态、运行数据。

    2、远程查看污水处理站实时视频。

    3、出水水质超标自动报警，水质监测参数包括：COD、氨氮、总磷、悬浮物。

    4、对污水处理站的水处理能力和效果进行统计、分析。

    5、预留水泵、风机等设备监测和远程控制功能。
