湖南省宁乡县水务局2013年开始陆续安装供水管网压力监测,到2017年为止已经安装100多个测点,目前系统运行稳定。
管网压力监测系统由四部分构成:
监测中心:硬件构成:服务器、计算机、打印机、显示大屏、短信报警模块、交换机等。
软件构成:管网压力监测系统软件、数据库软件和操作系统软件。
通信网络:GPRS网络、INTERNET公网(监测中心具备固定IP)。
监测设备:微功耗测控终端,型号DATA-6216
现场仪表:压力变送器,型号DATA-5211

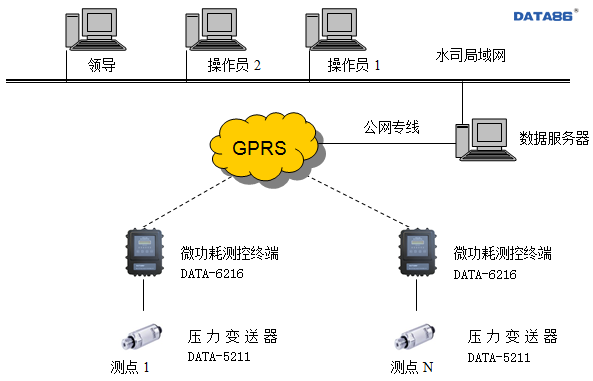

系统原理图:
该系统工作原理不再复述。目前管网压力监测一般有三种供电方式:
1、市电供电:使用很少,能实时在线,但取电麻烦;
2、太阳能供电:使用比例不大,能实时在线,但施工麻烦,要树立监测杆;
3、电池供电:常用,能定时上报,施工简单。 电池供电是管网压力监测供电方式的主流方式,主要还是和现场安装环境有关。按照平升公司目前的电池配置,结合水司常规要求上报频率,大约使用时间在2年以上。
以上布置原则属于个人经验总结,这里介绍给大家,方便大家参考。
