一、项目背景

    供水流程为:从水源井取水通过加药消毒处理,进入蓄水池,然后通过供水泵房的加压泵,将水输入供水管网。

    此项目实现了对整个新区供水系统的实时监控,既保障了水厂的安全生产,提高了服务质量,同时也节省了人工成本。



二、监控现场

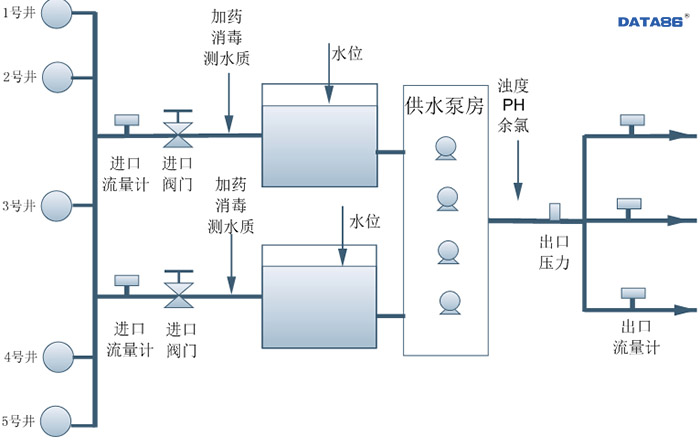

    工艺流程及主要监测量:



张百湾镇水厂信息化项目|水厂信息化|水厂自动化控制|水厂远程控制|小型水厂智能监控|给水厂实时监控系统|自来水厂在线监测系统



1、水源井测控终端:

    安装位置:配电室,同时对5个水源井进行远程监控。

    功能:

        采集水井水位(超声波液位计)、出口流量(电磁流量计)和泵的电流、运行、故障等状态。

        根据蓄水池水位远程或自动控制泵的启停。



2、供水泵测控终端:

    安装位置:配电室,同时对4台供水泵进行远程监控。

    功能:

        采集供水泵的三相电压、单项电流、远程、故障、运行、频率等信号。

        采集排水泵的自动、运行、故障等信号。

        采集进水管的PH、浊度、水池水位(超声波液位计)、进水流量和出水流量(电磁流量计)。

        根据水池水位自动控制泵启停。

        远程控制泵的启停。



3、加药设备测控终端:

    安装位置:加药间,对加药间的各种设备进行远程监测。

    功能:

         采集化料器、氯酸钠罐搅拌机和卸酸泵的自动、运行、故障信号。



三、监测中心

    1、通信网络:光纤通信

    2、软件平台:采用C/S结构平升组态软件

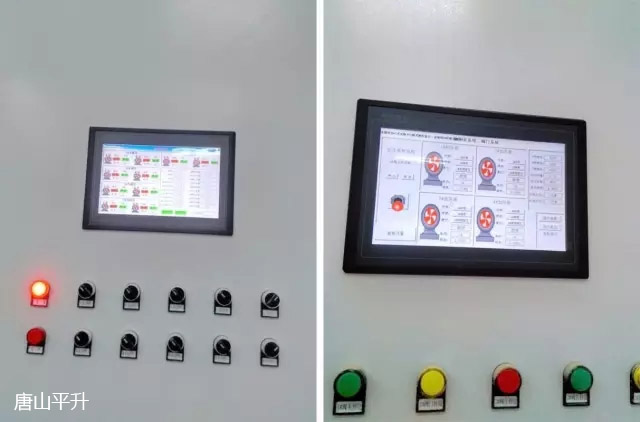

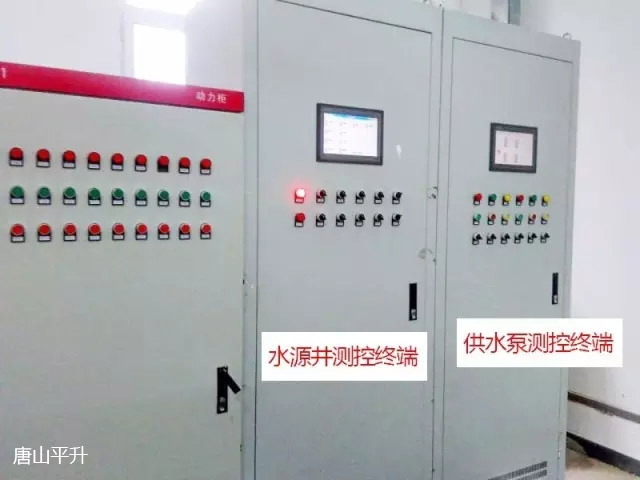

四、安装现场图片



张百湾镇水厂信息化项目|水厂信息化|水厂自动化控制|水厂远程控制|小型水厂智能监控|给水厂实时监控系统|自来水厂在线监测系统



张百湾镇水厂信息化项目|水厂信息化|水厂自动化控制|水厂远程控制|小型水厂智能监控|给水厂实时监控系统|自来水厂在线监测系统

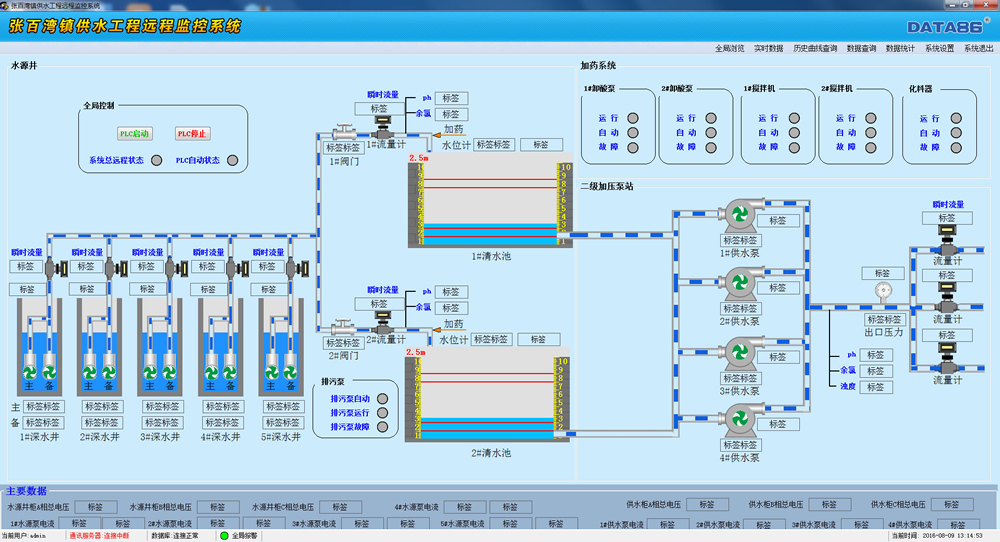

五、出厂前软件界面



张百湾镇水厂信息化项目|水厂信息化|水厂自动化控制|水厂远程控制|小型水厂智能监控|给水厂实时监控系统|自来水厂在线监测系统
