一、项目背景

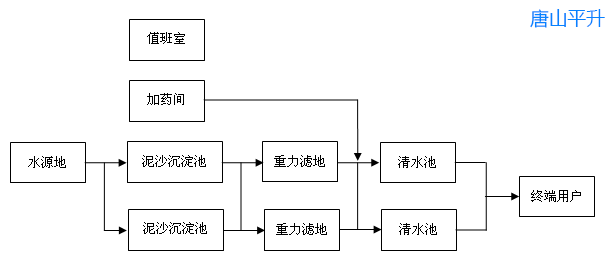

    安康健民水厂的供水系统流程为:水源地取水通过泥沙沉淀池及重力滤池的双层过滤,再经过加氯处理进入清水池,最后通过自流到终端用户。

    2015年,水厂提出智慧化改造,以实现实时监测水厂内设备运行状态、水池水位、管网压力、进厂流量、出厂流量、出厂水质等信息,并远程控制各阀门的启停、加氯机的启停,从而保障了水厂的安全生产,节省了人员成本。



二、监控现场

安康健民水厂自动监测系统项目|水厂自动监测系统|水厂在线监测|供水厂GPRS无线监控|自来水厂实时监控|给水厂自动化供水技术|水厂供水系统信息化|小型水厂智能综合控制系统



    1、每个泥沙沉淀池:进口管道安装1个电动阀门、1个电磁流量计和一个水位计。

    2、每个重力滤池进口管道安装1个电动阀门。

    3、每个清水池进口管道安装1个压变、1个电动阀门、1个电磁流量计和1个水位计。

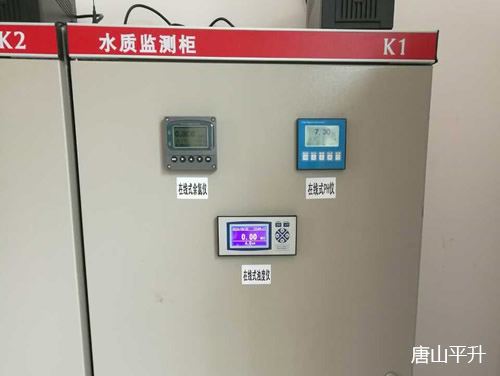

    4、出厂主管网加装水质监测设备(余氯计和浊度仪),实时监测水质情况。

    5、在终端用户前加装电动阀门及电池流量计监测(监控)设备,对终端用户用水量实现智能监测控制,并将现场监测数据上传监控中心。


三、通信网络
    1、水厂内部采用光纤通信。
    2、水务局监控中心采用GPRS方式接收数据。



四、监控中心

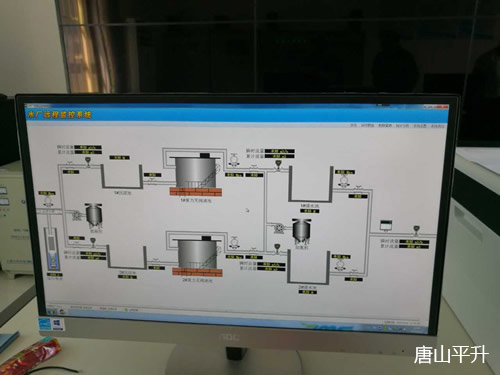

    1、水厂监控中心采用C/S结构平升组态软件。
    2、水务局监控中心采用B/S结构监测软件。

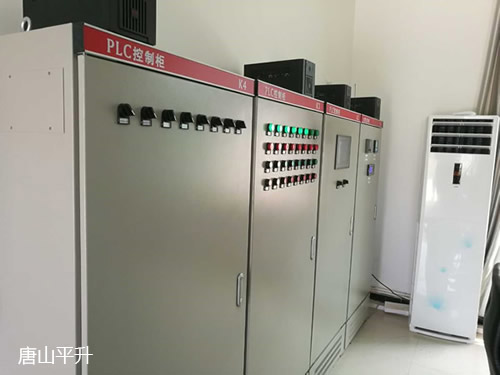

五、安装现场图片



安康健民水厂自动监测系统项目|水厂自动监测系统|水厂在线监测|供水厂GPRS无线监控|自来水厂实时监控|给水厂自动化供水技术|水厂供水系统信息化|小型水厂智能综合控制系统



安康健民水厂自动监测系统项目|水厂自动监测系统|水厂在线监测|供水厂GPRS无线监控|自来水厂实时监控|给水厂自动化供水技术|水厂供水系统信息化|小型水厂智能综合控制系统



安康健民水厂自动监测系统项目|水厂自动监测系统|水厂在线监测|供水厂GPRS无线监控|自来水厂实时监控|给水厂自动化供水技术|水厂供水系统信息化|小型水厂智能综合控制系统
