项目背景

  2019年大庆市某县水务局根据《农村饮水安全工程建设管理办法》制定该县农村饮水安全工程规范化运行管理办法,要求县、乡、村三级对饮水水源、供水设施、水处理设施、管网以及其它相应的配套设施,逐步实现集中化和规模化管理,提升农村饮水集中供水率、普及率、保障率和水质合格率“四率”,因此决定将管辖内的水厂管理模式进行升级,建设水厂远程监控系统,保障水厂高效、稳定、安全运营。

项目概况

     该项目由1座中型水厂(6万吨/日处理能力)和10座农村小型水厂构成。

一、中型水厂工艺

      从5口水源井取水通过管网输送到水厂进行加药、混凝、沉淀、过滤、加氯净化处理后,由供水泵房加压输送至县区供水管网。

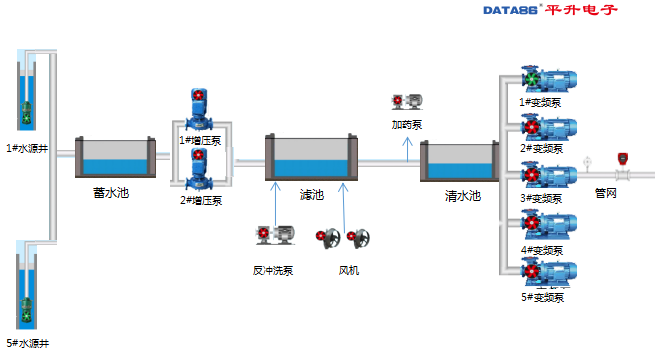

工艺流程图


二、小型水厂工艺

   由10口水源井取水输送到蓄水池,再通过加压泵为各个村供水。

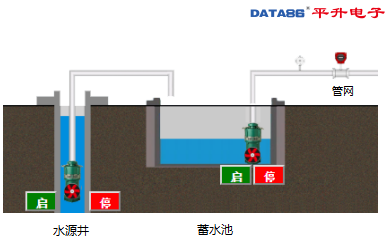

工艺流程图




存在问题:

①中型水厂内泵的数量 、种类多(包括5台潜水泵、2台增压泵、1台反冲洗泵房、1台加压泵和5台变频泵),小型水厂地理位置分散且偏远,不易管理。

②采用的运行管理方式通常是开机时需要有人值守,人工操作和记录数据,无自动化和信息化。

③水厂故障不能及时发现,不仅影响居民正常供水,还降低了设备的使用寿命。

④管理部门无法全面掌握各水厂的运行状态,调度效率低下,给统筹管理带来很多不便。

为解决上述问题,平升公司为其定制了一套水厂远程监控系统解决方案

解决方案

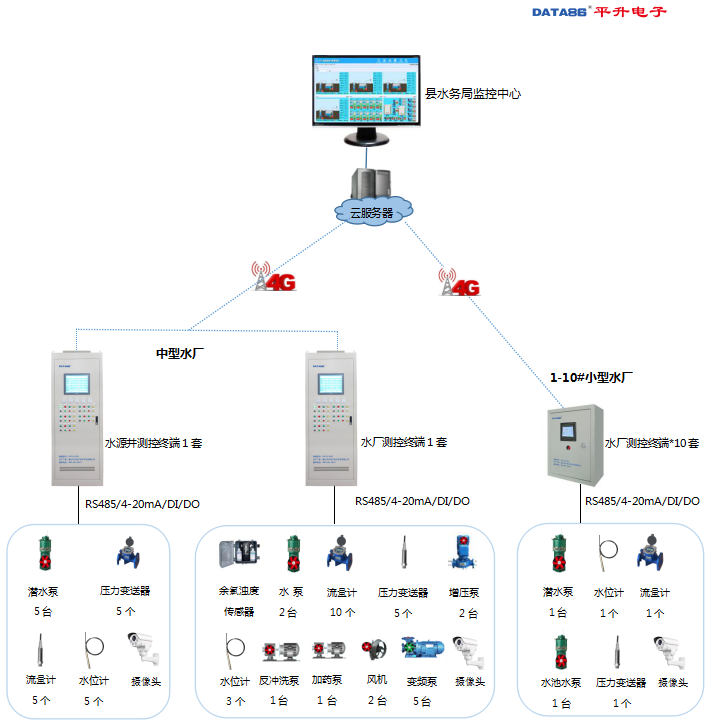

水厂远程监控系统解决方案

系统功能

1. 实时数据监测、水泵远程控制

中型水厂

①实时监测5口水源井潜水泵的电流、电压、运行状态及出水管网压力、流量等,保障取水正常运行;

实时监测水质参数,保障水质安全。

③实时监测水厂生产设备的运行状况,确保水厂稳定运行;

根据压力阈值自动调节变频泵的运行,实现水厂的恒压供水

   农村小型水厂

①实时监测水厂出水总管压力、流量等数据,异常及时发现处理,保障管网稳定输配;

②实时监测电流、电压、频率及设备的运行状态,降低设备损耗,延长使用寿命;

③远程控制泵的的启停,实现无人值守。

2. 数据异常报警,提升设备维护的主动性和及时性,降低隐患

  压力、水位、水质、电流越限时自动报警,维护人员及时了解设备运行状态和数据并作出决策,降低故障率,减少停水事件的发生。

 3. 视频监控,掌握水厂人、财、物和水厂运行安全。

     实时监控水源井、水厂重点设备、设施和厂区关键位置,及时发现异常情况,保障人财物和水厂运行安全。

项目特点

    1. 水源井、水厂测控终端嵌入一体化触摸屏,直观展示所需数据,实现人机交互。

通过触摸屏就地控制泵的启停,方便检修时手动切换到无故障水泵,确保生产过程的持续进行;

直观展示各项监测数据,便于管理人员快速读取所需信息。

水源井、水厂测控终端



2. 现场水泵和设备种类多、数量多,由一台测控终端集中监控。

       1台水源井监测终端同时监测5口水源井的仪表设备并自动控制泵的启停;

    1台水厂监测终端同时监测水厂11类33个仪表并根据压力阈值自动控制变频泵的启停,保证恒压供水。

3. 集中统一管理,实现水厂精细化、智能化,节约人力物力。

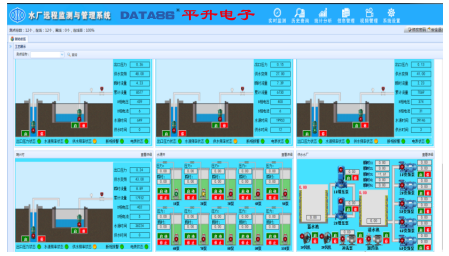

    在监控中心即可查看水厂生产运行状况和监测数据,集中管理1座中型水厂和10座小型水厂,实现水厂智能化,从而减少人员费用支出。
