QQ截图20220427094932.png 项目背景


河南省水利厅关于公布应安装在线计量设施的地下水取水规模的公告指出：农业灌溉取水集中连片办理取水许可，并达到年取水5万立方米以上的，也可采取“以电折水”方式实施计量。

河南省濮阳市一县区将平升公司的“智能井房”用于取水监测计量体系建设项目，先建设一批“以电折水”样本机井，建立动态更新的农业灌溉机井台账和规范科学的农业灌溉“以电折水”体系，提高该县农业取水口的在线计量率，为了解全县用水提供有力的数据支撑，为地下水农业灌溉用水动态监督管理工作打好基础。



QQ截图20220427094932.png 项目概况


项目规模：涉及8个乡镇，共61个“以电折水”样本机井测点

数据传输要求：

灌溉期监测频率为1小时，非灌溉期监测频率为1天

将水量、电量、水位数据等，通过《水资源监测数据传输规约》传输到河南省水资源监测管理平台集中管理

供电方式：太阳能/市电互补供电

传输方式：4G



QQ截图20220427094932.png 系统架构

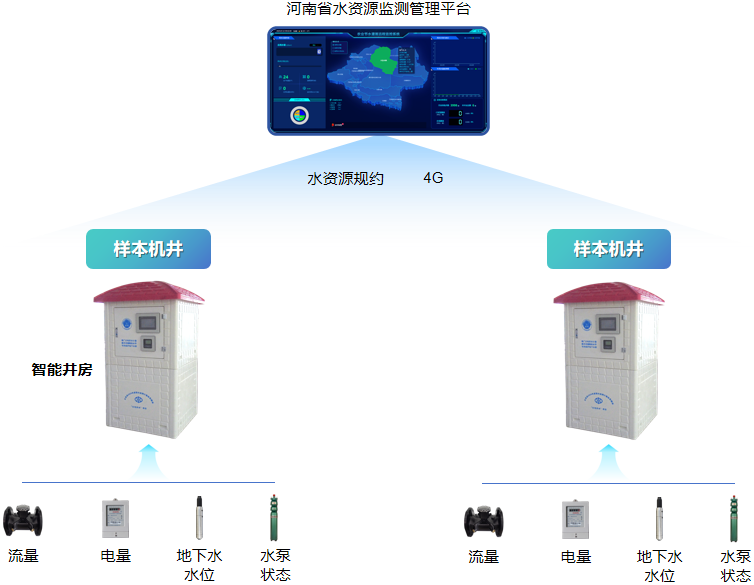

河南省水资源监测管理系统架构



QQ截图20220427094932.png 核心设备

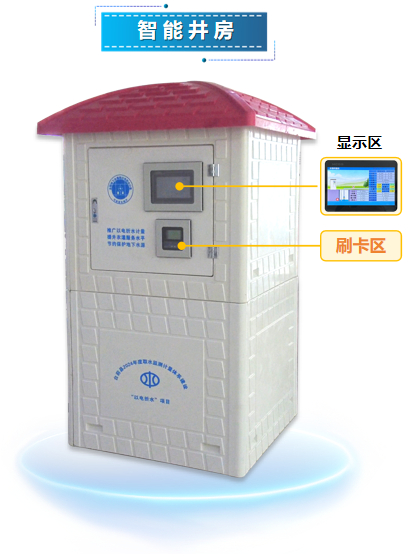

核心设备-智能井房

远程监测取水数据和水泵运行数据，实时掌握农业灌溉情况

  • 用水量，用电量，水位，水泵运行中的电压、电流、状态等远传至监控中心

  • 数据既可以在监管软件查看，也可以在本地触摸屏查看

IC卡刷卡取水

  • 用水户持IC卡识别身份后，开泵取水，再次刷卡即关泵

  • 卡内余额不足或年度用水额度超限时，无法开泵取水，并上报报警信息

  • 智能井房可直接接入15千瓦以下的水泵

太阳能、市电双供电，根据灌溉周期自动切换

  • 非灌溉期切换至太阳能供电时，此时只采集水位、流量等基本数据，无法启泵，节约电能

  • 灌溉期切换至市电供电时，此时可启动水泵

标准水资源协议对接至省平台

  • 《水资源监测数据传输规约》（SL427-2021）

  • 《水资源监控数据传输规约》（DB41/T1998-2020）

  • 《水资源监测数据传输规约》（SZY206-2016）

刷卡区、显示区加设防雨罩，防止雨天破坏设备
